Теоретическая часть. Практическое задание

Цель работы

Практическая работа № 5

Контрольные вопросы

Практическое задание

Определить сложность реализации коммутационной схемы ПВП емкостью 2048 каналов, которая построена для 16 трактов с ВРК, содержащих каждый 128 каналов. Максимальное значение допустимой вероятности блокировки равно 0,002 при вероятности занятия канала, равной 0,1.

1. Пояснить принцип построения коммутационной схемы ВКК на ЗУ с различными способами управления.

2. Привести структуру коммутационной схемы ПВП.

3. Показать, как оценить сложность многокоординатной коммутационной схемы типа ПВП.

4. Что такое временное расширение и временная концентрация поступающей нагрузки и для каких случаев их используют?

5. Спроектировать коммутационную схему типа ПВП емкостью 128 трактов с ВРК первичной группы иерархии МККТТ (30 речевых каналов на один вход). Вероятность блокировки должна быть меньше 0,002 при нагрузке на канал 0,2 Эрл. Какова сложность реализации коммутационной схемы?

6. Сколько битов памяти необходимо предусмотреть в схеме блока временной коммутации, если в тракте содержится 60 каналов, а за каждый временной интервал передается 9 битов?

5. Оценка сложности реализации многокоординатных систем временной и пространственной коммутации типа «В-П-В»

Ознакомление с принципом работы схем временной коммутации, многокоординатных коммутационных систем типа «В-П-В» и методикой оценки сложности их построения, используя вычислительные среды типа MathCad/Matlab (пакет Simulink)/LabVIEW.

Перед выполнением практической работы студенты должны обладать навыками работы с пакетами программ типа MathCad/Matlab (пакет Simulink)/LabVIEW.

В результате выполнения практической работы студенты должны освоить методы построения схем многокоординатных коммутационных систем типа «В-П-В» и оценки сложности их реализации с использованием пакетов программ типа Mathcad/Matlab (пакет Simulink) или LabVIEW.

Коммутационная схема типа ВПВ используется для цифровой коммутации на цифровых сетях. Информация, поступающая по каналу входящего тракта с ВРК, задерживается на входящем звене временной коммутации до тех пор, пока не будет найден соответствующий свободный путь через звено пространственной коммутации. В этот момент информация будет передана через звено пространственной коммутации на соответствующее выходное звено временной коммутации, где она будет храниться до тех пор, пока не наступит временной интервал, в котором требуется осуществить передачу данной информации. Если на звеньях временной коммутации обеспечивается полнодоступность (т.е. все входящие каналы могут быть соединены со всеми исходящими), при установлении соединения на звене пространственной коммутации можно использовать любой временной интервал. В функциональном смысле звено пространственной коммутации как бы повторяется по одному разу для каждого внутреннего временного интервала. Важной особенностью коммутационной схемы ВПВ является то, что звено пространственной коммутации работает с разделением времени независимо от внешних трактов с ВРК, т.е. число временных интервалов работы звена пространственной коммутации l не должно совпадать с числом временных интервалов с внешних трактов с ВРК.

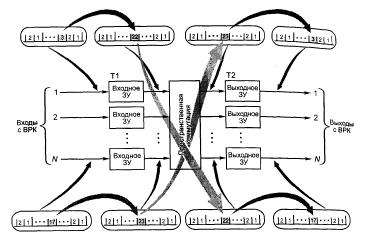

Структура коммутационной схемы ВПВ приведена на рис. 5.1.

Рис. 5.1. Структура коммутационной схемы ВПВ

Сложность реализации схем коммутации типа ВПВ можно рассчитать как сумму числа точек коммутации на звене пространственной коммутации, эквивалентного числа точек коммутации на управляющей памяти звена пространственной коммутации, эквивалентного числа точек коммутации на двух звеньях временной коммутации и эквивалентного числа точек коммутации на управляющей памяти на звеньях временной коммутации:

N_сл =N² + (N·l ·log₂N + 2·N·c· N_bk + 2· N·l · log₂ c)/ Δ, (1)

где N – число трактов с ВРК (число коммутаторов первого/третьего звеньев);

l – число временных интервалов работы звена пространственной коммутации;

c – число информационных каналов в каждом тракте с ВРК;

N_bk – число бит на один информационный канал (8; 16 или 32);

Δ – число бит на одну точку коммутации (обычно берут Δ= 100);

N² – число точек коммутации на звене пространственной коммутации;

N·l·log₂N – эквивалентное число точек коммутации на управляющей памяти на звене пространственной коммутации;

2·N·c·N_bk – эквивалентное число точек коммутации на звеньях временной коммутации;

2·N·l·log₂c – эквивалентное число точек коммутации на управляющей памяти на звеньях временной коммутации;

N·c – емкость коммутационной схемы ВПВ.
