МВтаПО. Що відображає діаграма станів?МВтаПО. Що відображає діаграма послідовностей? МВтаПО. Що відображає діаграма кооперацій? Діаграма кооперації або діаграма співробітництва (сollaboratіon dіagram) описує статичну структуру об’єктів, що реалізують поведінку підсистеми. Мета кооперації полягає у тому, щоб специфікувати особливості реалізації прецедентів та найважливіших операцій у системі. Кооперація визначає структуру поведінки системи у термінах взаємодії учасників цієї кооперації і може зображатися на рівні специфікацій (specifications) чи на рівні прикладів (instances).
Діаграма послідовностей (Sequence Dіagram) призначена для відображення часових залежностей, що виникають у процесі взаємодії об’єктів.

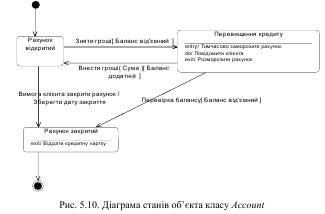

Діаграма станів (State chart dіagram) визначає усі можливі стани (state), у яких може знаходитися конкретний об’єкт під час свого існування, а також процес зміни станів цього об’єкта у результаті настання деяких подій (event). На діаграмі виокремлюють два спеціальних стани – початковий (start) і кінцевий (stop). Початковий стан виокремлюють чорною крапкою, він відповідає тільки що створеному стану об’єкта. Кінцевий стан виокремлюють чорною крапкою в білому крузі, він відповідає стану об’єкта безпосередньо перед його знищенням. На діаграмі станів може бути тільки один початковий стан і декілька кінцевих станів (або кінцевих станів може не бути взагалі). Усі інші стани зображають прямокутником із заокругленими краями. Кожен стан має дві частини. У верхній частині відображають назву стану. Назва стану може бути порожньою (анонімний стан). Нижню частину стану призначено для відображення внутрішніх дій (actions), які виконуються у відповідь на визначені події, що виникають у цьому стані. Наприклад, діаграма станів об’єкта класу Account (Рахунок) може набувати вигляду як на рис. 5.10.
