4. Конструкции резисторов

Литература:	1.	Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981. - 352 с., ил.
	2.	Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник. — М.: Радио и связь, 1995. — 272 с. — (Массовая радиобиблиотека; Вып. 1203).
	3.	Справочник по элементам радиоэлектронных устройств / под ред. В. Н. Дулина, М. С. Жука — М.:Энергия, 1978. - 575 с.: рис., табл.; 26 см.
	4.	А. А. Бокуняев, Н.М, Борисов, Р. Г. Варламов и др. Справочная книга радиолюбителя-конструктора.-М.Радио и связь 1990—624 с.:

ПРЕДИСЛОВИЕ

Резисторы относятся к числу наиболее массовых изделий электронной техники. Они составляют около половины всех комплектующих элементов радиоэлектронной аппаратуры. Функция резисторов — регулирование и распределение электрической энергии между цепями и элементами схем.

В связи с быстрым развитием современной радиоэлектроники производство резисторов непрерывно расширяется. Созданы и разрабатываются новые типы резисторов с высокими электрическими и эксплуатационными характеристиками.

Наличие большого многообразия различных типов резисторов и недостаточно полное освещение их эксплуатационных особенностей в справочной литературе часто приводит к неправильному выбору при конструировании аппаратуры. Анализ отказов радиоэлектронной аппаратуры показывает, что 30—40 % всех отказов резисторов связано с их неправильным применением.

Резистор – электротехнический элемент, потребляющий только активную электроэнергию, преобразующий её в тепловую, и служащий для регулировки и распределения электроэнергии в системе.

1. ГОСТ 21414-75 „Резисторы. Термины и определения”.

2. ГОСТ 24013-80 „Резисторы постоянные. Основные параметры”.

3. ГОСТ 10318-80 „Резисторы переменные. Основные параметры”.

4. ГОСТ 11076-69 „Конденсаторы и резисторы. Обозначения электрических параметров”.

5. ГОСТ 2825-67 „Резисторы постоянные. Ряды номинальных сопротивлений”.

6. ГОСТ 9663 -75 „Резисторы. Ряд номинальных мощностей рассеяния”.

7. ГОСТ 9664 -75 „Резисторы. Допускаемые отклонения от номинального значения сопротивления”.

8. ГОСТ 22174-76 „Резисторы переменные непроволочные. Корпуса. Основные размеры”

9. ГОСТ 21342-78 „Резисторы. Общие требования при измерении электрических параметров”

10. ГОСТ 24239-84 Е „Резисторы переменные проволочные. Общие технические условия”

11. ГОСТ 24237-84 Е „Резисторы переменные непроволочные. Общие технические условия”

12. ГОСТ 24238-84 Е „Резисторы постоянные. Общие технические условия”.

13. ГОСТ 21395-75 „Резисторы и конденсаторы. Методы проверки требований и конструкции”.

14. ГОСТ 3223-67 „Резисторы постоянные. Методы испытаний”.

Все резисторы в зависимости от классификационного признака классифицируются и подразделяются на различные группы. На рисунке 1.1. приведена классификация резисторов по функциональному назначению. По виду вольтамперной характеристики: линейные резисторы (или резисторы с линейной вольтамперной характеристикой) и нелинейные резисторы (или резисторы с нелинейной вольтамперной характеристикой).

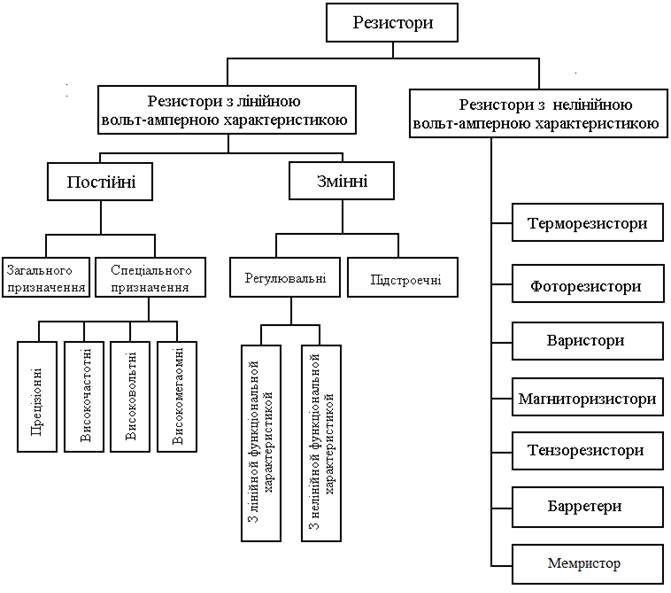

Рис.1.1. Классификация резисторов по функциональному назначению

Резисторы общего назначения используются в качестве различных нагрузок, поглотителей и делителей в цепях питания, элементов фильтров, шунтов, в цепях формирования импульсов и т. п. Диапазон номинальных значений сопротивлений этих резисторов от 1 Ом до 10 МОм, номинальные мощности рассеяния от 0,125 до 100 Вт. Допускаемые отклонения сопротивления от номинального значения ±2, ±5, ± 10, ±20%.

Резисторы специального назначения - это специальными резисторы, со специфическими свойствами и параметрами. Их разделяют на прецизионные, высокочастотные, высокомегаомные и высоковольтные.

Прецизионные резисторы отличаются большой точностью изготовления (допуск от ± 0,001 до ± 1%) и высокой стабильностью параметров при эксплуатации. Применяются они в основном в измерительных приборах, в различных счетно-решающих устройствах, вычислительной технике и системах автоматики. Диапазон номинальных значений сопротивлений прецизионных резисторов в ряде случаев превышает диапазон номинальных значений сопротивлений общего применения.

Высокочастотные резисторы отличаются малой собственной индуктивностью и емкостью, предназначены для работы в высокочастотных цепях, кабелях и волноводах радиоэлектронной аппаратуры в качестве согласующих нагрузок, аттенюаторов, ответвителей, эквивалентов антенн и т. п. Непроволочные высокочастотные резисторы способны работать на частотах до сотен мегагерц и более, а высокочастотные проволочные резисторы — до сотен килогерц.

Высоковольтные резисторы рассчитаны на большие рабочие напряжения (от единиц до десятков киловольт) и мощности рассеяния (от 0,5 Вт и выше). Применяются они в качестве делителей напряжения, искрогасителей, поглотителей, в зарядных и разрядных высоковольтных цепях и т. п.

Высокомегаомные резисторы имеют диапазон номинальных значений сопротивлений от десятков мегаом до сотен тераом и рассчитываются на небольшие рабочие напряжения (100—400 В). Поэтому они работают в ненагруженном режиме и мощности рассеяния их малы (менее 0,5 Вт). Высокомегаомные резисторы используются в электрических цепях с малыми токами, в приборах ночного видения, дозиметрах и в измерительной аппаратуре.

Переменные резисторы подразделяются на подстроенные и регулировочные.

Переменные подстроечных резисторы рассчитаны на периодические подстройки аппаратуры, их износоустойчивость невелика — до 1000 циклов перемещения подвижной системы резистора.

Переменные регулировочные резисторы используются при многократных регулировках аппаратуры, обладают большей износоустойчивостью — более 5000 циклов. По характеру зависимости сопротивления резистора от перемещения его подвижной системы они разделяются на резисторы с линейной и нелинейными функциональными характеристиками (логарифмические, обратнологарифмические, характеристики типов Е, И, S, Н и др.).

В зависимости от материала, примененного в резистивном элементе, резисторы разделяются (рис. 1.2.) на следующие группы:

§ проволочные с резистивным элементом, выполненным из волоченной или литой проволоки с высоким удельным сопротивлением;

§ непроволочные;

§ металлофольговые с резистивным элементом, выполненным из фольги определенной конфигурации, нанесенной на изоляционное основание.

Непроволочные резисторы можно подразделить на тонкослойные и композиционные, первые в свою очередь подразделяются на:

§ металлодиэлектрические, металлооксидные и металлизированные с резистивным элементом в виде микрокомпозиционного слоя из диэлектрика и металла или в виде тонкой пленки из металла, окиси металла и сплава металлов;

§ углеродистые и бороуглеродистые, проводящий элемент которых представляет собой пленку пиролитического углерода или борорганических соединений.

Композиционные резисторы бывают пленочные и объемные, резистивный элемент их представляет собой гетерогенную систему из нескольких фаз, получаемую путем механического смешивания проводящего компонента, например графита или сажи, с органическими или неорганическими связующими (фенольными и эфирными смолами), наполнителя, пластификатора и отвердителя,

Постоянные проволочные резисторы. Эти резисторы (рис. 2) используются в цепях постоянного и переменного тока в качестве делителей напряжения, гасящих и нагрузочных резисторов, а также для установления высокой стабильности параметров электрической цепи и большой мощности рассеивания. Постоянные проволочные резисторы конструктивно представляют собой изоляционное основание из керамики или пластмассы, на ко­торое наматывается токопроводящий элемент из проволоки высокоомных сплавов константана, манганина или нихрома. К концам об­мотки присоединяются выводы из многопроволочной мягкой меди или латунных пластинок. Для изоляции и защиты витков от влаги, за­грязнений и механических повреждений обмотку покрывают тепло­стойкой неорганической стеклоэмалью. В БРЭА широко применяются постоянные проволочные резисто­ры ПЭ, ПЭВ, ПЭВР, С5 и др.

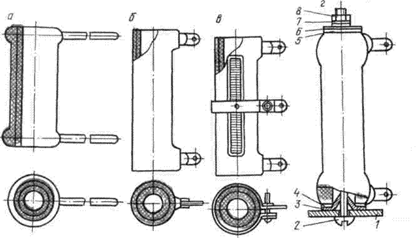

Рис. 2.Проволочные постоянные резисторы:

а — ПЭ; б — ПЭВ; в — ПЭВР; г — крепление резистора:

1— шасси; 2 — винт; 3 — шайба фасон­ная; 4,5 — шайбы изоляционные; 6,7 — шайбы металлические; 8 — гайка.
