Организация (функционирование) схем линейных кодеков

В основе линейных кодеков заложена процедура АЦП и ЦАП, которые работают на принципах поразрядного взвешивания. Мгновенное значение исходящего сигнала, подлежащее отцифровке будем называть выборкой.

Зарисуем структурную схему линейного кодера:

Схема

СВ – схема вычитания

СС – схема сравнения

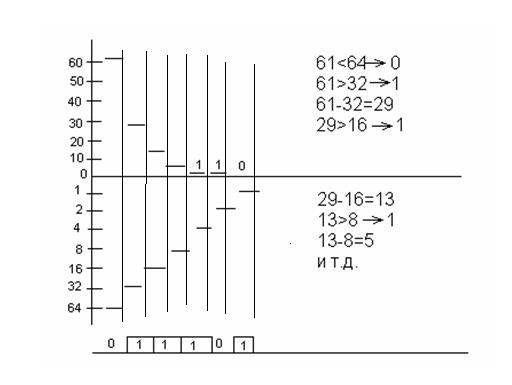

Здесь используется же метод поразрядного сравнения. В процессе работы в каждый такой интервал происходит Т сравнение величины отсчета входного сигнала с эталоном И.

Множество эталонных значений И предварительно присваивается каждый из возникающих разрядов кода в соответствии с их весом, поэтому число последних операций в сравнениях равно числу разрядов кода. Отсюда следует, что величина отсчета входящих сигналов выражается в виде суммы определенного набора эталонных И.

Формула - кодов, символ i-го разряда.

Алгоритм работы: входящий сигнал одновременно подается на СВ и на СС.А эталонное И поступает на второй вход схемы сравнения. Если > , то на выходе СВ появляется разностная U, а на выходе 1 СС проходит на СВ. На втором выходе СС появляется 1 (первый код символ).

На вторую СВ подается разностный сигнал, ЫЫЫ будет сравниваться со вторым эталонным значимым. Если разность окажется < , то на выходе 1 СС 2 не будет никакого сигнала, а на выходе 2 формируется 0.

Схема декодера работает по аналогичному принципу, когда кодовая группа подается на банк эталонных U, с выхода которого в каждый отсчетный момент времени формируется квантовый сигнал.

Логическое устройство распределения обеспечивает разброс 1,0 по банку эталонов для замыкания тех или иных ключей (к1,к2…).

Текущее значение U по формуле

Таким образом в декодере происходит взвешенное суммирование эталонных U в соответствии с разрядами поступательного кода, а устройство распределения обеспечивает замыкание нужных ключей.
