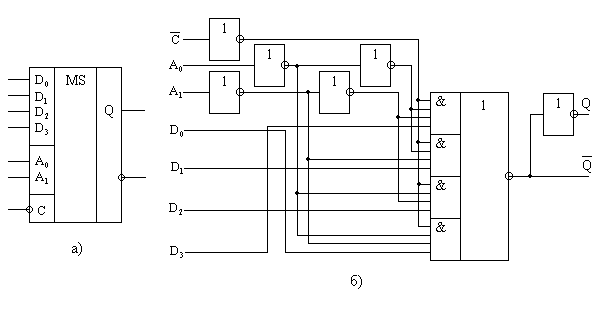

Мультиплексор является устройством, которое осуществляет выборку одного из нескольких входов и подключает его к своему выходу. Мультиплексор имеет несколько информационных входов (D₀, D₁,...), адресные входы (А₀ А₁,...), вход для подачи стробирующего сигнала С и один выход Q. На рис. 6.26,ф показано символическое изображение мультиплексора с четырьмя информационными входами.

Каждому информационному входу мультиплексора присваивается номер, называемый адресом. При подаче стробирующего сигнала на вход С мультиплексор выбирает один из входов, адрес которого задается двоичным кодом на адресных входах, и подключает его к выходу.

рис 6.26

Таким образом, подавая на адресные входы адреса различных информационных входов, можно передавать цифровые сигналы с этих входов на выход Q. Очевидно, число информационных входов n_инф и число адресных входов n_адр связаны соотношением n_инф = 2^nадр.

Таблица 6.13
Адресные входы	Стробирующий сигнал	Выход
A1	A0
*	*
			D0
			D1
			D2
			D3

Функционирование мультиплексора определяется табл. 6.13. При отсутствии стробирующего сигнала (C = 0) связь между информационными входами и выходом отсутствует (Q = 0). При подаче стробирующего сигнала (C = l) на выход передается логический уровень того из информационных входов D_i, номер которого i в двоичной форме задан на адресных входах. Так, при задании адреса A_lA₀ = ll₂ = 3₁₀ на выход Q будет передаваться сигнал информационного входа с адресом 3₁₀, т. е. D₃.

(6.24)

По этой таблице можно записать следующее логическое выражение для выхода Q:

Построенная по этому выражению принципиальная схема мультиплексора показана на рис. 6.26,б.

В тех случаях, когда требуется передавать на выходы многоразрядные входные данные в параллельной форме, используется параллельное включение мультиплексоров по числу разрядов передаваемых данных.
