Квантование. Квантование по амплитуде – это процесс замены реальных значений амплитуды сигнала, приближенными значениями.

Квантование по амплитуде – это процесс замены реальных значений амплитуды сигнала, приближенными значениями.

Значение амплитуды (напряжение в вольтах) округляется до ближайшего кванта, по порядку записанного в двоичной системе.

Цифровой диапазон квантователя (АЦП) = расстояние, количество дБ от 0 дБ (старший квант) вниз до шума квантования.

Клиппинг –перегрузка сигнала на входе квантователя, динамический диапазон входного сигнала больше цифрового диапазона АЦП. Выражается в аудиопомехах, искажениях даже при малой степени клипирования.

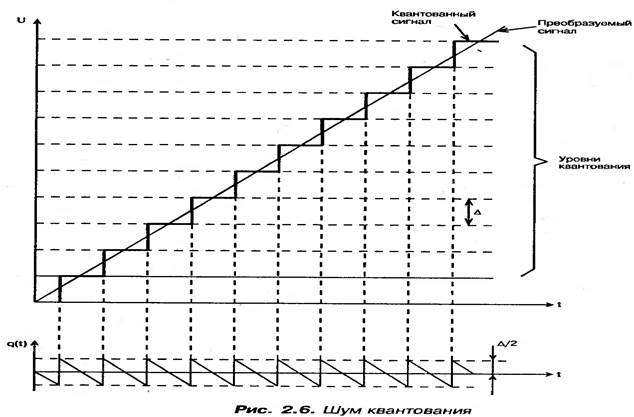

Шум квантования – разница между входным аналоговым сигналом и преобразованным цифровым выходом. Чем выше разрядность тем меньше уровень шума квантования = шире цифровой диапазон: А (уровень шума квантования)= N (количество бит) умноженное на 6дБ.

1 бит = 2 кванта = -6дБ

8 бит = 256 квантов = -48 дБ

16 бит = 65536 квантов = -96 дБ (на практике на более -70 дБ, на низких уровнях шум прослушивается)

20 бит = 16455676 квантов = -120дБ

Обратная зависимость частоты дискретизации от уровня квантования: 16 бит – 44.1 кГц = 15 бит – 44.1кГЦ умножить на 4.

Малый уровень входного сигнала = ни все уровни квантователя используются = результат сравним с пониженной разрядностью. Входной сигнал по уровню должен максимально использовать цифровой диапазон АЦП = применение компрессии до АЦП.

Дизеринг – маскировка шума квантования.

Шум квантования – «белый шум» (с ровной АЧХ) = корреляция (взаимосвязь) – влияниешума квантование на полезный сигнал (вычитоние ВЧ составляющих полезного сигнала) = мутность.

Дизеринг – добавочный сигнал, маскирующий шум квантования, нарушающий корреляцию шума и полезного сигнала. Формовка шума (noise shaping) – моделирование шума с определенным спектров (кривые равной громкости). Применение дизеринга должно быть обоснованно.

Транкейт – операция понижения разрядности (с 32 бит на 16 бит). При неоднократном транкейте (часто происходит при использовании разноразпядных обработок в одном проекте) шум квантования увеличивается и становится явным => построение корректной последовательности, использование дизеринга.
