Ход работы. Порядок выполнения работы

Порядок выполнения работы

1. Ознакомится с конструкцией двигателя, электрооборудованием и приборами, применяемыми в работе.

2. Провести опыт холостого хода и на его основе построить характеристики холостого хода, определить и разделить потери холостого хода двигателя, определить коэффициент насыщения магнитной цепи.

3. Методом непосредственной нагрузки снять рабочие характеристики.

4. Снять данные и построить характеристики короткого замыкания.

5. Провести анализ полученных характеристик и сделать по ним вывод.

1. Опыт холостого хода. Данные измерений и расчетов заносим в таблицу 1.

Таблица 1

N	Измерено	Вычислено
U AB	U BC	U CA	I A	I B	I C	P 0	U 0	I 0	cosφ0	I 0p
В	В	В	А	А	А	Вт	В	А	-	А
				5,7	5,9	5,8			5,8	0,215	5,66
				4,5	4,7	4,8			4,67	0,218	4,557
				2,9	3,15	3,1			3,05	0,255	2,949
				2,1	2,25	2,2			2,18	0,387
				1,75	1,9	1,85			1,83	0,430	1,65
				1,55	1,65	1,6			1,6	0,52	1,37

В таблице 2 U ₀ и I ₀ – среднеарифметические значения измеренных напряжений и токов:

Коэффициент мощности холостого хода:

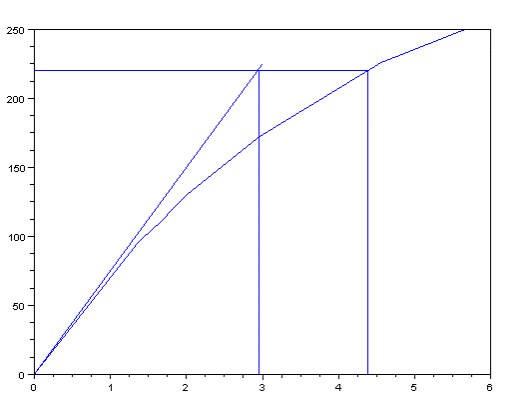

На основании данных таблицы 2 строим магнитную характеристику (рис.1):

U _0, В

где реактивная составляющая холостого хода.

	U ном
		I , А

По магнитной характеристике (рис.1) определяем реактивную составляющую тока холостого хода на воздушный зазор и составляющую холостого хода на сталь. Для напряжения определяем коэффициент насыщения магнитной цепи:

Разделение потерь по методу холостого хода. Опыт холостого хода используется для определения механических потерь и потерь в стали . Для разделения этих потерь необходимо построить зависимость:

которая приближается к прямолинейной зависимости, т.к. потери в стали примерно пропорциональны квадрату магнитной индукции, величина которой определяется величиной напряжения, а механические потери практически от напряжения не зависят:

где активное сопротивление фазной обмотки статора, равное 3,5 Ом. Экстраполяция характеристики (рис.2) на нуль напряжения дает величину механических потерь, которые определяются отрезком Оа. Расчетные данные сводим в таблицу 2.

Таблица 2

U 0	P 0	3· I 0^2· r 1	P ст + P мех	P ст	P мех
В	Вт	Вт	Вт	Вт	Вт
		353,22	186,78	73,66	113,12
				57,88	113,12
		97,67	142,33	29,21	113,12
				26,88	113,12
		35,16	114,84	1,72	113,12
		26,88	113,12		113,12

P _ст+ P _мех, Вт

		U 0^2, В

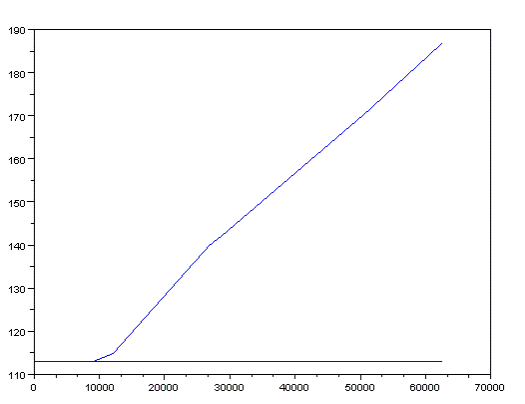

	Рис.2. Определение потерь асинхронного двигателя характеристика

2. Снять данные и построить рабочие характеристики. Данные испытаний занесены в таблицу 3, данные расчетов - в таблицу 4.

Таблица 3

N	Измерено
U AB	U BC	U CA	I A	I B	I C	P 1	n 2	U г	I г
В	В	В	А	А	А	Вт	об/мин	В	А
				4,6	5,3	5,4				8,5
				4,3	4,7	4,8				7,13
					4,4	4,5				6,3
				3,4	3,8	3,8				4,5
				2,9	3,3	3,2				2,4
				2,4	2,7	2,65				1,4
Несимметричный режим работы, разрыв фазы ротора	U A, В	U B, В	U С, В
					4,3	4,3				5,4

Расчетные зависимости: ; ; ;

, полезный нагрузочный момент: КПД асинхронного двигателя: угловая скорость вращения ротора:

Исходные данные: f ₁= 50 Гц, p=2, η_г=0,8.

Вычисляем скорость вращения поля статора:

Таблица 4

N	Вычислено
U 1	I 1	М	cosφ	S	P 2	η
В	А	Н·м	-	-	Вт	-
		5,1	15,954979	0,7788568	0,2333333	1094,375	0,6362645
		4,6	14,292964	0,7430246	0,2133333	980,375	0,6624155
		4,3	13,203178	0,7304152	0,2	905,625	0,6659007
		3,67	9,9228855	0,6796057	0,1733333	680,625	0,6302083
		3,13	5,6858407	0,5607491	0,16		0,5131579
		2,58	3,5973877	0,3222420	0,1266667	246,75	0,6854167
Несимметричный режим работы, разрыв фазы ротора
		4,2	10,7484076	0,65982	0,2		0,5625

На основании данных таблиц 3 и 4 строим рабочие характеристики (рис.3).

3. Опыт короткого замыкания. Данные испытаний и расчетов занесены в таблицу 5,

Таблица 5

N	Измерено	Вычислено
U AB	U BC	U CA	I A	I B	I C	P К	U К	I К	P 1К	cosφК
В	В	В	А	А	А	Вт	В	А	Вт	-
				5,8	5,55	5,65			5,67	5024,22	0,718
				4,1	3,9	4,35			4,116		0,485
				3,1	2,97	3,25			3,1	5727,8	0,49
				2,2	2,1	2,25			2,18		0,52

Расчетные зависимости: ; ;

;

Исходные данные: U _1ном=220 В.

По опытным и расчетным данным строим характеристики короткого замыкания (рис.3)
