Конструкция асинхронных двигателей

В зависимости от способа выполнения обмотки ротора асинхронного двигателя последние разделяются на две большие группы: двигатели с короткозамкнутой обмоткой на роторе и двигатели с фазной обмоткой на роторе или двигатели с контактными кольцами. Двигатели с короткозамкнутой обмоткой на роторе более дешевы в производстве, надежны в эксплуатации, имеют жесткую механическую характеристику, т. е. при изменении нагрузки от нуля до номинальной частота вращения машины уменьшается всего на 2-5%.

К недостаткам этих двигателей относятся трудность осуществления плавного регулирования частоты вращения в широких пределах, сравнительно небольшой пусковой момент, а также большие пусковые токи, в 5-7 раз превышающие номинальный. Указанными недостатками не обладают двигатели с контактными кольцами, однако конструкция ротора у них существенно сложнее, что ведет к удорожанию двигателя в целом. Поэтому их применяют в случае тяжелых условий пуска и при необходимости плавного регулирования частоты вращения в широком диапазоне.

Как указывалось, асинхронный электродвигатель имеет неподвижную часть - статор, на котором расположена обмотка, создающая вращающееся магнитное поле, и подвижную часть - ротор, в котором создается электромагнитный момент, приводящий во вращение сам ротор и исполнительный механизм. Сердечники статора и ротора набираются из изолированных листов электротехнической стали обычно толщиной 0,5 мм. Изоляция листов статора - лаковая пленка, ротора - окалина, образующаяся в процессе прокатки. Листы статора и ротора имеют пазы, в которых размещаются обмотки статора и ротора. Короткозамкнутая обмотка ротора обычно выполняется литой из алюминиевого сплава. В процессе заливки образуются как стержни (проводники) обмотки, расположенные в пазах, так и замыкающие их накоротко кольца, расположенные вне сердечника ротора. Кольца могут быть снабжены вентиляционными лопатками для улучшения вентиляции двигателя и теплоотвода от обмотки ротора. Отсутствие изоляции обмотки ротора обеспечивает хороший отвод тепла от обмотки к сердечнику.

Двигатели с короткозамкнутой обмоткой на роторе имеют ряд конструктивных исполнений по форме пазов на роторе. Форма пазов ротора выбирается в зависимости от требований к пусковым характеристикам двигателя. Наиболее рациональными для пазов ротора с одной клеткой являются трапецеидальные овальные пазы. Ротор называется глубокопазным, если высота паза ротора превышает глубину проникновения магнитного поля (для обмоток из алюминия двигателей промышленной частотой 50 Гц эта глубина равна 15 мм). В тех случаях, когда требуются большие значения пускового момента, применяется ротор с двойной клеткой, причем пазы в этом случае могут чередоваться. Пазы могут быть закрытыми или полузакрытыми. Короткозамыкающие кольца в случае литых двойных клеток выполняются общими для обеих клеток.

В ряде случаев обмотка двухклеточного двигателя выполняется из цветных металлов на основе меди. Тогда внешняя обмотка изготавливается из латуни или специальной бронзы, благодаря чему обеспечивается относительно большое ее активное сопротивление. Эта обмотка выполняет функции пусковой в асинхронном двигателе. Другая обмотка ротора - внутренняя - изготовляется из меди с минимальным активным сопротивлением. Она выполняет функции основной рабочей обмотки двигателя. Обе обмотки могут иметь круглые пазы, однако внутренняя обмотка в ряде случаев выполняется прямоугольной или овальной формы. Короткозамыкающие торцевые кольца для обеих обмоток обычно изготовляются из меди.

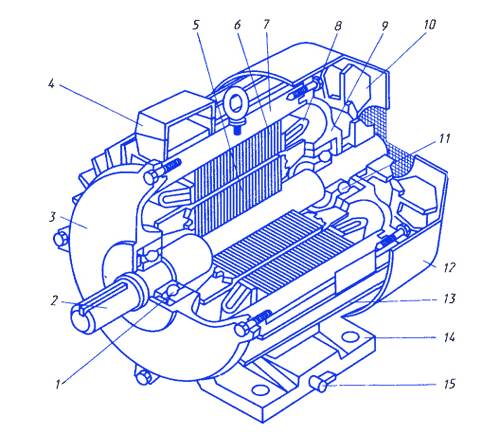

Общий вид асинхронного двигателя: подшипники - 1 и 11, вал - 2, подшипниковые щиты - 3 и 9, ротор - 5, статор - 6, вентилятор - 10, колпак - 12, ребра - 13, лапы - 14

Существуют другие модификации пазов ротора (бутылочного и трапецеидального профиля), однако описанные выше являются наиболее характерными для асинхронных двигателей. Асинхронные двигатели с фазным ротором обычно имеют полузакрытые пазы на роторе, в которые укладывается трехфазная обмотка с тем же числом полюсов, что и обмотка статора. Предварительно изолированные стержни этой обмотки заводят с торцевой стороны ротора. Фазы роторной обмотки обычно соединяют в звезду и подводят к трем контактным кольцам, расположенным на валу двигателя и изолированным друг от друга. В цепь обмотки фазного ротора с помощью контактных колец и соприкасающихся с ним щеток можно подключать добавочные сопротивления или вводить дополнительную ЭДС. Это используется при необходимости изменения рабочих или пусковых характеристик двигателей. Кроме того, с помощью контактных колец и щеток можно замыкать обмотку ротора накоротко.

Для уменьшения износа щеток в ряде конструкций ротора двигателей имеются специальные щеткоподъемные приспособления. С помощью этих устройств по окончании пуска двигателя контактные кольца замыкаются накоротко, а щетки приподнимаются и не участвуют в работе. Между ротором и статором асинхронного двигателя имеется воздушный зазор. При выборе воздушного зазора сталкиваются противоречивые тенденции. Минимальный (выбранный по механическим соображениям) воздушный зазор приводит к уменьшению тока холостого хода двигателя и увеличению коэффициента мощности. Однако при малом воздушном зазоре увеличиваются добавочные потери в поверхностном слое статора и ротора, добавочные моменты и шум двигателя. Вследствие роста потерь уменьшается КПД. Поэтому в современных сериях асинхронных двигателей воздушный зазор выбирается несколько большим, чем требуется по механическим соображениям (чтобы ротор при работе не задевал о статор).
