Ротаметры

РАСХОДОМЕРЫ ОБТЕКАНИЯ

Принцип действия расходомеров обтекания основан на зависи­мости перемещения тела, находящегося в потоке и воспринимающе­го динамическое давление обтекающего его потока, от расхода ве­щества. Широко распространенными расходомерами обтекания яв­ляются расходомеры постоянного перепада давления — ротаметры, поплавковые и поршневые. Принцип действия расходомеров посто­янного перепада давления основан на зависимости от расхода ве­щества вертикального перемещения тела — поплавка, находящего­ся в потоке и изменяющего при этом площадь проходного отвер­стия прибора таким образом, что перепад давления по обе сторо­ны поплавка остается постоянным.

В некоторых расходомерах обтекания, называемых расходомерами обтека­ния компенсационного -типа, перемещение тела обтекания измеряется по величи­не давления, создающего усилие, приложенное к телу и уравновешивающее динамическое давление потока на него.

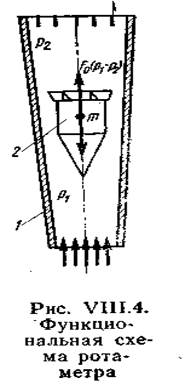

Расходомеры постоянного перепада давления — ротаметры — применяются для измерения расходов однородных потоков чистых и слабозагрязненных жидкостей и газов, протекающих по трубопроводам и не подверженных значительным колебаниям. Особенно широко они используются в ви­нодельческом, спиртовом, ликерно-водочном и других производствах. Ротаметр (рис. VIII.4) представляет собой длинную коническую трубку 1, располагаемую вертикально, вдоль которой под действием движуще­гося снизу вверх потока перемещается поплавок 2. По­плавок перемещается до тех пор, пока площадь коль­цевого отверстия между поплавком и внутренней по­верхностью конусной трубки не достигнет такого раз­мера, при котором перепад давления по обе стороны поплавка не станет равным расчетному. При этом дей­ствующие на поплавок силы уравновешиваются, а по­плавок устанавливается на высоте, соответствующей определенному.значению расхода.
