Анализатор спектра параллельного типа




Фильтровые анализаторы спектра



Принцип действия анализатора спектра параллельного (одновременного) типа поясняется на (рис.11.1). В состав анализатора входят следующие элементы:

- аттенюатор, предназначенный для согласования входного сопротивления анализатора с выходным сопротивлением источника сигнала и изменением уровня входного сигнала;

- полосовые фильтры (ПФ) с полосой пропускания ∆fПФ, предназначенные для выделения участка спектра исследуемого сигнала;

- детекторы (Дет), предназначенные для получения огибающей сигнала на выходах соответствующих полосовых фильтров;

- индикатор.

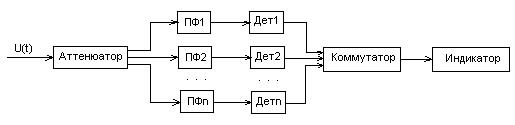

Рисунок 11.1 – Структурная схема анализатора спектра параллельного типа

Входной сигнал U(t), поступающий на вход анализатора после согласования по уровню, разделяется полосовыми фильтрами.

Напряжение с выхода каждого фильтра после детектирования подается через коммутатор на индикатор.

Количество фильтров n, необходимых для работы анализатора, равно

(11.6)

где ∆fC – полоса частот анализируемого сигнала.

Время анализа параллельного анализатора (Та) определяется временем установления напряжения на выходе фильтра и зависит от полосы пропускания ПФ: (11.7)

Скорость параллельного анализатора зависит от числа фильтров:

Такие анализаторы могут измерять спектры любых сигналов, за короткое время позволяют анализировать весь спектр сигнала, но из-за большого числа фильтров сложны при реализации и обладают большими габаритными размерами.
