Выполните ряд практических заданий

ДЛЯ ЗАКРЕПЛЕНИЯ ИЗУЧЕННОГО МАТЕРИАЛА

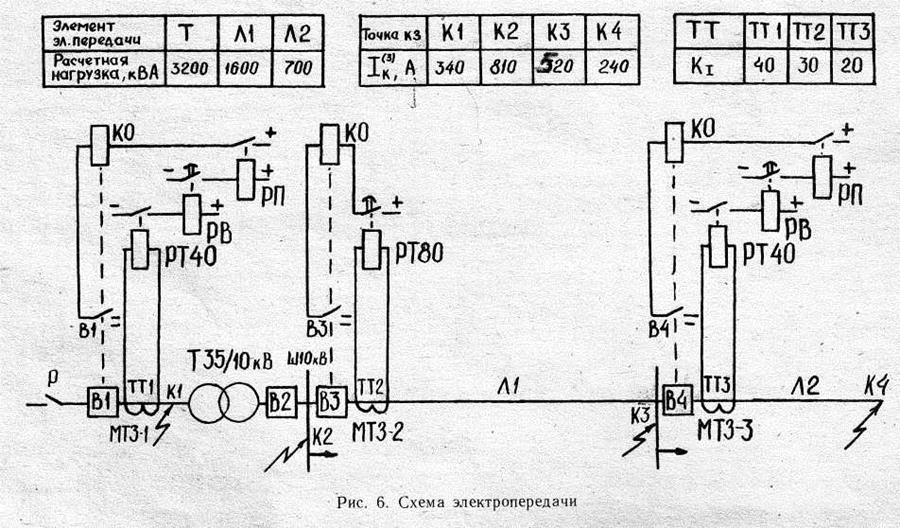

2.1. Ознакомьтесь с моделью электрической сети с односторонним питанием, смонтированной согласно рис. 6 (размещена на стенде).

2.2. Рассчитайте защиты элементов электропередачи (табл. 2), т. е. определите уставки тока токовых реле. При расчете можно принять К_сх = 1, К_з=1, К_н = 1,2, К_в=0,85 для реле РТ40 и К_в=0,8 для реле РТ80.

2.3. Определите уставки времени защит, построив для этого график согласования в следующей последовательности.

Примите оси координат (рис. 7) в пределах 1200 А и 7 с.

Нанесите токовременную характеристику МТЗ-3, защищающей Л2, приняв t_y3 = l с.

Постройте зависимую характеристику МТЗ-2:

ток согласования МТЗ-2 с МТЗ-3 I_согл = ,

время срабатывания МТЗ-2 при токе согласования

кратность согласования ;

по К_согл. и t_cз2 при I_согл. определите контрольную точку на характеристике реле РТ80 (рис. 8);

выберите временную характеристику реле, которая проходит через контрольную точку (показана пунктиром на рис. 8) или чуть выше ее, продолжив выбранную характеристику до К-10, определите время уставки МТЗ-2 t_y2;

перенесите временную характеристику реле на график согласования защит, для этого заполните табл. 3;

Таблица 2

Определяемые величины	МТЗ-1	МТЗ-2	МТЗ-3

Таблица 3

Кратность К	1,0	1,25	1,5	1,75	2,0	3,0	5,0

задавшись кратностью, определите время срабатывания защиты и ток к. з., который должен протекать через МТЗ-2.

2.4. Постройте токовременную характеристику МТЗ-1 (см. рис. 7) и определите уставку времени t_yl, которая определяется как

t_y1 = t_cз2 при 1_СЗД1 +Δt.

Для уменьшения времени срабатывания защиты трансформатора можно ее загрубить (увеличить I_СЗД1) в пределах допустимой чувствительности.

2.5. Проверьте селективность действия защит: соберите схемы защит и выставите уставки тока и времени на реле;

имитируя к. з. в точках электропередачи, убедитесь в правильности действия защит;

имитируйте отказ защит МТЗ-3 и МТЗ-2, придержав якорь реле РТ40 МТЗ-2 или рамку реле РТ80, при к. з. в точках К4 и КЗ.

Контрольные вопросы

1.В чем заключается требование селективной защиты?

2.С какой целью производится согласование защит?

3.Электропередача имеет несколько ступеней напряжения. При каком напряжении согласуются защиты?

4.В каких пределах тока строится характеристика защиты?

5.Как определяется ток срабатывания защиты из условия согласования с последующими защитами?

6.Что такое ток согласования и кратность согласования двух защит?

7.Что такое ступень селективности и из каких составляющих она складывается?

8.Каковы ступени селективности для защит, выполненных на реле РТ40, РТ80 и РТВ?

9.Что такое зона совместного действия двух защит?

10.Каковы допустимые значения коэффициента чувствительности для МТЗ в основной и резервной зонах защиты?

11.В каком порядке строится зависимая токовременная характеристика?

12.При какой кратности время срабатывания реле соответствует времени уставки для реле РТ80 и для реле РТВ?

13.Как определяется значение коэффициента чувствительности?

14.Каков минимальный ток к. з. в зоне МТЗ в сетях с изолированной нейтралью?
