Логический элемент И-НЕ

Транзисторы

Возможность реализовывать математическую логику в современных ПК дают транзисторы, первый из которых был разработан в 1949-1950 годах американским физиком В. Шокли.

Транзистор представляет собой двухпереходной прибор. Рис. 2.1. Реальная структура сплавного диффузионного транзистора.

Любое электронное устройство независимо от назначения и степени сложности состоит из активных (транзисторы, интегральные микросхемы) и пассивных (резисторы, конденсаторы, дроссели) компонентов.

Интегральная микросхема (ИМС) представляет собой изделие из активных и пассивных элементов и соединительных проводников, выполненное в объеме и на поверхности полупроводникового кристалла таким образом, что создается определенная электронная схема. Кристалл помещен в корпус для защиты от внешних воздействий (механических, климатических и др.). Характерная особенность ИМС - большая плотность упаковки элементов.

Логический элемент представляет собой электронное устройство, на входах и выходах которого сигнал может иметь только один из двух дискретных уровней напряжения: низкий или высокий.

Эти уровни обычно называют логическим нулем (нулевой сигнал) или логической единицей (единичный сигнал). Выходной сигнал связан с входными сигналами определенной логической операцией.

Схема базового ЛЭ И-НЕ семейства ТТЛ показана на рис. 3.1 и 3.2 и 3.3.

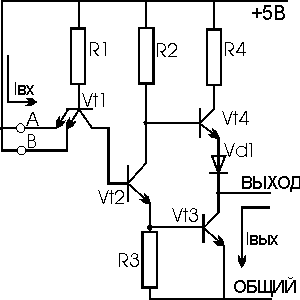

Рис. 3.1. Логический элемент И-НЕ в простейшем схемном представлении

Рис. 3.2. Логический элемент И-НЕ с выходным напряжением низкого уровня

Рис. 3.3. Логический элемент И-НЕ с выходным напряжением высокого уровня
