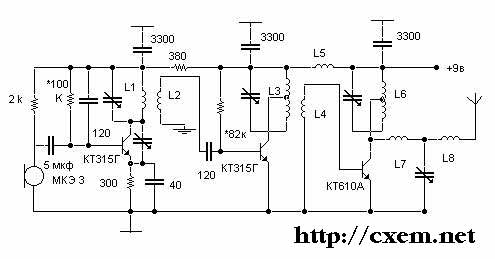

УКВ ЧМ передатчик с радиусом действия 5 км




L1 - 5 витков провода ПЭЛ-0.5 на оправке диаметром 5 мм. L2 - 3 витка. L3,L6 - 3+3 витка. L5 - 25 витков. L7,L8 - 2 витка.



Все подстроечные конденсаторы 5..25 пФ



Схема хорошо работает только после подгона всех деталей, помеченных *. Желательно заэкранировать задающий генератор с предусилителем от оконечного каскада.

Если будет сильно плавать частота, то необходимо коллектор транзистора в задающем генераторе пересадить на середину L1 так, как это сделано с L3. При этом подстроечный конденсатор по прежнему должен соединять коллектор и эмиттер.
