Программно-логической модели терминала ТЭМП 2501-11

Работа №1. Настройка токовых защит в

Цель работы. Получение навыков программирования:

- уставок токовых защит;

- ввода в работу (вывода из работы) защит;

- положений программных переключателей;

- обратнозависимых характеристик срабатывания защит;

- коэффициентов трансформации трансформаторов тока на базе программно-логической модели терминала ТЭМП 2501-11.

Основные теоретические сведения. Программно-логическая модель терминала защиты ТЭМП 2501-11 (далее программа-симулятор) представляет собой математическую модель, воспроизводящую внешний вид терминала и полностью имитирующую все функции защиты и автоматики, реализованные в реальном терминале ТЭМП 2501-11.

Рабочее окно программы симулятора показано на рис. 3.6.1. Назначение всех позиций меню и элементов управления терминалом защиты будет излагаться последовательно по мере необходимости.

Включение питания терминала осуществляется нажатием кнопки «Включить питание», расположенной в верхнем меню. Там же выбирается одна из схем присоединения:

- схема 1 – линия;

- схема 2 – вводной выключатель;

- схема 3 – секционный выключатель;

- схема 4 – трансформатор.

Вся работа с терминалом защиты выполняется шестью кнопками управления, расположенными на его лицевой панели «С», «Е», «­», «¯», «» и «®».

Каждое нажатие кнопки «Е» приводит к вхождению в следующий пункт меню. Каждое нажатие кнопки «С» приводит к возврату к предыдущему пункту меню. Кнопки «­», «¯», «» и «®» используются для движения по текущему пункту меню.

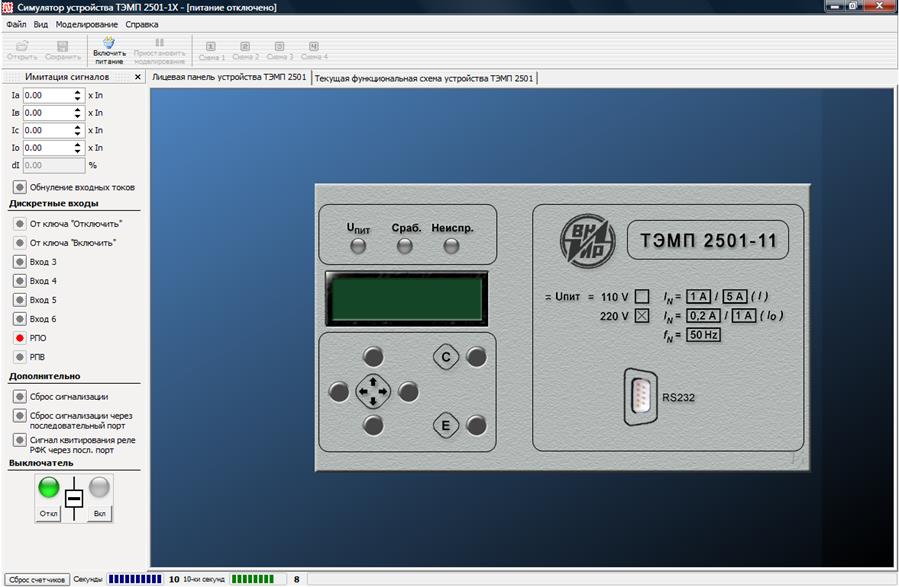

Рис. 3.6.1. Общий вид рабочего окна программы-симулятора

Вся информация о состоянии терминала выводится на его дисплей. В исходном состоянии терминала на дисплее высвечивается следующая информация (рис. 3.6.2):
