Моделирование работы АВР

АПВ2 присоединенной линии

Второй цикл АПВ вводится при неуспешном первом цикле.

В качестве примера рассмотрим работу АПВ2 при отключении выключателя защитой МТЗ 3 с независимой выдержкой времени:

- установить заводские установки терминала.

- установить значение ключа SGR1.6=1 (ввод выходных реле);

- в пункте меню «Уставки» в подпункте «1 цикл АПВ» установить время готовности АПВ1 Тгот=5 с; время цикла АПВ1 Тср=10; зафиксировать текущее значение счетчика АПВ1;

- в пункте меню «Уставки» в подпункте «2 цикл АПВ» установить время готовности АПВ2, Тгот=5 с; время цикла АПВ2 Тср=20 с; зафиксировать текущее значение счетчика АПВ2; ввести в работу АПВ 2;

- вывести из работы ЗОФ;

- соединить дискретный вход 3 с цепью «Кл.АПВ» (ключ SGF8.6=1);

- подать дискретный сигнал на вход 3, т.е. нажать кнопку «Вход 3» на панели имитации сигналов;

- включить выключатель; через время готовности Тгот=5 с АПВ1 и АПВ2 будут готовы к работе;

- установить в одной из фаз входной ток, превышающий ток срабатывания МТЗ 3, равный 1,5In; нажать клавишу «Enter».

Это приведет:

- к срабатыванию МТЗ 3 с выдержкой времени Т3;

- отключению выключателя;

- загоранию светодиода сигнализации;

- появлению на дисплее сообщения «МТЗ 3 (Т3)» с указанием поврежденной фазы;

- запуску АПВ1.

В это время (до срабатывания АПВ1) установить в фазе входной ток, превышающий ток срабатывания МТЗ 3, моделируя устойчивое повреждение; нажать клавишу «Enter».

Через 10 с:

- сработает АПВ1 и произойдет включение выключателя;

- содержимое счетчика АПВ1 увеличится на 1;

- произойдет отключение выключателя, так как АПВ1 включило линию на непреходящее повреждение.

Через 20 с:

- сработает АПВ2 и включит выключатель;

- содержимое счетчика АПВ2 увеличится на 1.

- в память терминала запишется информация о сработавших защитах и АПВ, которые можно просмотреть, нажимая кнопку «Е» лицевой панели.

Нажатием кнопки «С» лицевой панели сбросить сигнализацию.

Принципиальная схема работы АВР показана на рис.3.6.5. Выключатель ввода, например В1, может быть отключен дискретным сигналом «Откл.В1», формируемым защитой или ключом управления выключателем. При отключении выключателя В1 формируется дискретный сигнал «Вкл.СВ», направленный на включение секционного выключателя СВ. Последний включается от дискретного сигнала «Вкл.СВ», обеспечивая питание потребителей секции 1 через выключатель ввода В2.

На каждом выключателе устанавливается по одному терминалу защиты. Поскольку программа-симулятор моделирует только один терминал защиты, рассмотрим сначала работу автоматики терминала выключателя ввода, а затем – терминала секционного выключателя.

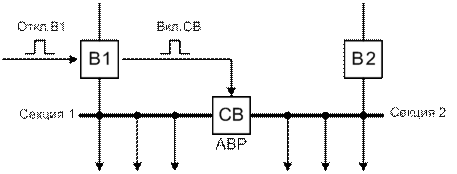

Рис. 3.6.5. Принципиальная схема работы АВР

В1 – выключатель ввода 1; В2 – выключатель ввода 2; СВ – секционный выключатель; Откл.В1 – дискретный сигнал отключения В1; Вкл.СВ - дискретный сигнал включения СВ
