Основные понятия ER-диаграмм

Основными понятиями ER-модели являются сущность, связь и атрибут.

Для большей выразительности и лучшего понимания имя сущности может сопровождаться примерами конкретных объектов этого типа.

Определение 1. Сущность - это реальный или представляемый объект, информация о котором должна сохраняться и быть доступна. Сущностями могут быть люди, места, самолеты, рейсы, вкус, цвет и т.д.

Каждая сущность должна иметь наименование, выраженное существительным в единственном числе. При этом имя сущности - это имя типа, а не некоторого конкретного экземпляра этого типа. Понятие тип сущности относится к набору однородных личностей, предметов, событий или идей, выступающих как целое.

Примерами сущностей могут быть такие классы объектов как "Поставщик", "Сотрудник", "Накладная".

Каждая сущность в модели изображается в виде прямоугольника, содержащего имя сущности:

Определение 2. Экземпляр сущности - это конкретный представитель данной сущности.

Например, представителем сущности "Сотрудник" может быть "Сотрудник Иванов".

Экземпляры сущностей должны быть различимы, т.е. сущности должны иметь некоторые свойства, уникальные для каждого экземпляра этой сущности.

Определение 3. Атрибут сущности - это поименованная характеристика сущности. Его наименование должно быть уникальным для конкретного типа сущности, но может быть одинаковым для различного типа сущностей (например, ЦВЕТ может быть определен для многих сущностей: СОБАКА, АВТОМОБИЛЬ, КРАСКА и т.д.). Атрибуты используются для определения того, какая информация должна быть собрана о сущности. Примерами атрибутов для сущности АВТОМОБИЛЬ являются ТИП, МАРКА, НОМЕРНОЙ ЗНАК, ЦВЕТ и т.д.

Здесь также существует различие между типом атрибута и экземпляром. Тип атрибута ЦВЕТ имеет много экземпляров или значений: Красный, Синий, Банановый, Белая ночь и т.д., однако каждому экземпляру сущности присваивается только одно значение атрибута.

Абсолютное различие между типами сущностей и атрибутами отсутствует. Атрибут является таковым только в связи с типом сущности. В другом контексте атрибут может выступать как самостоятельная сущность. Например, для автомобильного завода цвет – это только атрибут продукта производства, а для лакокрасочной фабрики цвет – тип сущности.

Каждый атрибут обеспечивается именем, уникальным в пределах сущности. Наименование атрибута должно быть выражено существительным в единственном числе (возможно, с характеризующими прилагательными).

Примерами атрибутов сущности "Сотрудник" могут быть такие атрибуты как "Табельный номер", "Фамилия", "Имя", "Отчество", "Должность", "Зарплата" и т.п.

Атрибуты изображаются в пределах прямоугольника, определяющего сущность:

Атрибуты могут классифицироваться по принадлежности к одному из трех различных типов: описательные, указывающие, вспомогательные.

Описательные атрибуты представляют факты, внутренне присущие каждому экземпляру сущности.

Указывающие атрибуты используются для присвоения имени или обозначения экземплярам сущности.

Вспомогательные атрибуты используются для связи экземпляра одной сущности с экземпляром другого. Атрибуты подчиняются строго определенным правилам.

Определение 4. Ключ сущности - минимальный набор атрибутов, по значениям которых можно однозначно найти требуемый экземпляр сущности. Минимальность означает, что исключение из набора любого атрибута не позволяет идентифицировать сущность по оставшимся.

Например, для сущности Расписание ключом является атрибут Номер_рейса или набор: Пункт_отправления, Время_вылета и Пункт_назначения (при условии, что из пункта в пункт вылетает в каждый момент времени один самолет).

Сущность может иметь несколько различных ключей.

Ключевые атрибуты изображаются на диаграмме подчеркиванием:

Определение 5. Связь - это некоторая ассоциация между двумя сущностями. Одна сущность может быть связана с другой сущностью или сама с собою. Связи позволяют по одной сущности находить другие сущности, связанные с нею.

Если бы назначением базы данных было только хранение отдельных, не связанных между собой данных, то ее структура могла бы быть очень простой. Однако одно из основных требований к организации базы данных – это обеспечение возможности отыскания одних сущностей по значениям других, для чего необходимо установить между ними определенные связи. А так как в реальных базах данных нередко содержатся сотни или даже тысячи сущностей, то теоретически между ними может быть установлено более миллиона связей. Наличие такого множества связей и определяет сложность инфологических моделей.

Например, связи между сущностями могут выражаться следующими фразами - "СОТРУДНИК может иметь несколько ДЕТЕЙ", "каждый СОТРУДНИК обязан числиться ровно в одном ОТДЕЛЕ".

Графически связь изображается линией, соединяющей две сущности:

Каждая связь имеет два конца и одно или два наименования. Наименование обычно выражается в неопределенной глагольной форме: "иметь", "принадлежать" и т.п. Каждое из наименований относится к своему концу связи. Иногда наименования не пишутся ввиду их очевидности.

Каждая связь может иметь один из следующих типов связи:

Связь типа один-к-одному означает, что один экземпляр первой сущности (левой) связан с одним экземпляром второй сущности (правой). Связь один-к-одному чаще всего свидетельствует о том, что на самом деле мы имеем всего одну сущность, неправильно разделенную на две.

Связь типа один-ко-многим означает, что один экземпляр первой сущности (левой) связан с несколькими экземплярами второй сущности (правой). Это наиболее часто используемый тип связи. Левая сущность (со стороны "один") называется родительской, правая (со стороны "много") - дочерней. (см. рис. графического изображения связи)

Связь типа много-ко-многим означает, что каждый экземпляр первой сущности может быть связан с несколькими экземплярами второй сущности, и каждый экземпляр второй сущности может быть связан с несколькими экземплярами первой сущности. Тип связи много-ко-многим является временным типом связи, допустимым на ранних этапах разработки модели. В дальнейшем этот тип связи должен быть заменен двумя связями типа один-ко-многим путем создания промежуточной сущности.

Каждая связь может иметь одну из двух модальностей связи:

Модальность "может" означает, что экземпляр одной сущности может быть связан с одним или несколькими экземплярами другой сущности, а может быть и не связан ни с одним экземпляром.

Модальность "должен" означает, что экземпляр одной сущности обязан быть связан не менее чем с одним экземпляром другой сущности.

Связь может иметь разную модальность с разных концов.

Описанный графический синтаксис позволяет однозначно читать диаграммы, пользуясь следующей схемой построения фраз:

<Каждый экземпляр СУЩНОСТИ 1> <МОДАЛЬНОСТЬ СВЯЗИ> <НАИМЕНОВАНИЕ СВЯЗИ> <ТИП СВЯЗИ> <экземпляр СУЩНОСТИ 2>.

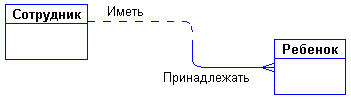

Каждая связь может быть прочитана как слева направо, так и справа налево. Например, связь, представленная на рисунке выше 4 читается так:

Слева направо: "каждый сотрудник может иметь несколько детей".

Справа налево: "Каждый ребенок обязан принадлежать ровно одному сотруднику".
