Обозначение стандартов ЕСТД

СОСТАВ И КЛАССИФИКАЦИЯ КОМПЛЕКСА ДОКУМЕНТОВ ЕСТД

ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ

Москва 2014

Практическая работа №5

Тема: Стандарты ЕСТД.

Выполнил: Зинченко Михаил Андреевич.
Студент группы: Р-12.
Предмет: Метрология.

Преподаватель: Топильская Елена Александровна.

1.1. Единая система технологической документации - комплекс государственных стандартов и рекомендаций, устанавливающих взаимосвязанные правила и положения по порядку разработки, комплектации, оформления и обращения технологической документации, применяемой при изготовлении и ремонте изделий (включая сбор и сдачу технологических отходов).

1.2. Назначение комплекса документов ЕСТД:

- установление единых унифицированных машинно-ориентированных форм документов, обеспечивающих совместимость информации, независимо от применяемых методов проектирования документов (без применения средств механизации и автоматизации, с применением средств механизации или автоматизации);

- создание единой информационной базы для внедрения средств механизации и автоматизации, применяемых при проектировании технологических документов (далее - документов) и решении инженерно-технических задач;

- установление единых требований и правил по оформлению документов на единичные, типовые и групповые технологические процессы (операции), в зависимости от степени детализации описания технологических процессов;

- обеспечение оптимальных условий при передаче технологической документации на другое предприятие (другие предприятия) с минимальным переоформлением;

- создание предпосылок по снижению трудоемкости инженерно-технических работ, выполняемых в сфере технологической подготовки производства и в управлении производством;

- обеспечение взаимосвязи с системами общетехнических и организационно-методических стандартов.

2.1. В комплекс документов ЕСТД входят:

- государственные стандарты ЕСТД;

- государственные стандарты ЕСКД, требования которых распространяются на технологическую документацию, согласно перечню в приложении 1;

- рекомендации ЕСТД согласно перечню в приложении 2;

- рекомендации, положения которых распространяются на технологическую документацию, согласно перечню в приложении 3.

2.1а. Рекомендации, входящие в комплекс документов ЕСТД, содержат рекомендуемый порядок разработки и оформления технологической документации и порядок проведения работ, связанных с функционированием ЕСТД.

2.2. Государственные стандарты и рекомендации комплекса документов ЕСТД распределены по классификационным группам, приведенным в таблице.

Номер группы	Наименование группы
	Общие положения
	Общие требования к документам
	Классификация и обозначение технологических документов
	Общие требования к документам на машинных носителях
	Основное производство. Формы технологических документов и правила их оформления на процессы специализированные по методам изготовления или ремонта изделий
	Основное производство. Формы технологических документов и правила их оформления на испытания и контроль
	Вспомогательное производство. Формы технологических документов и правила их оформления
	Правила заполнения технологических документов
	Прочие
	Информационная база

2.4. В группу 0 должны входить стандарты, устанавливающие общие положения.

2.5. В группу 1 должны входить стандарты, устанавливающие правила оформления документов общего назначения и документов, применяемых независимо от методов изготовления и ремонта изделий (например, ведомости оснастки), а также стандарты и рекомендации, требования и правила которых распространяются на оформление всех документов, независимо от степени детализации описания технологических процессов, организации производства и методов изготовления и ремонта изделий.

2.6. В группу 2 должны входить стандарты и рекомендации, устанавливающие классификацию и обозначение технологических документов.

2.7. В группу 3 должны входить стандарты и рекомендации, устанавливающие особенности оформления и функционирования документов на машинных носителях.

2.8. В группу 4 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления технологических документов, применяемых в основном производстве в зависимости от применяемых методов при изготовлении и ремонте изделий, за исключением испытаний и технического контроля.

2.9. В группу 5 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления технологических документов, применяемых в основном производстве при описании технологических процессов (операции) испытаний и технического контроля, а также при контроле выполнения технологических процессов.

2.10. В группу 6 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления документов, применяемых во вспомогательном производстве.

2.11. В группу 7 должны входить стандарты и рекомендации, устанавливающие правила записи технологических операций (переходов).

2.11а. В группу 8 должны входить стандарты, имеющие в своем обозначении соответствующий индекс.

2.12. В группу 9 должны входить стандарты и рекомендации, устанавливающие правила и положения по созданию информационной базы для автоматизированных систем управления и проектирования документов.

3.1. Обозначение стандартов ЕСТД строится на классификационном принципе.

3.2. Обозначение стандартов должно состоять из:

- цифры 3, присвоенной классу стандартов на Единую систему технологической документации;

- цифры 1 (после точки), обозначающей подкласс стандартов (для изделий машиностроения и приборостроения);

- цифры, обозначающей номер группы стандартов в соответствии с п. 2.2;

- двухзначного числа, определяющего порядковый номер стандарта в данной группе;

- двух последних чисел (после тире), указывающих год регистрации стандарта.

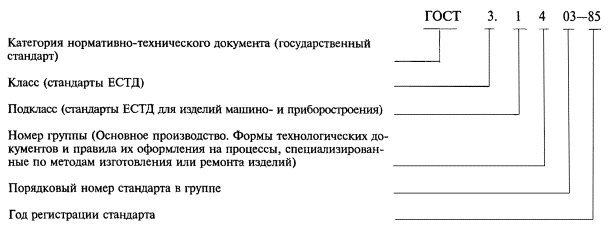

Пример обозначения стандарта «Единая система технологической документации. Формы и правила оформления документов на технологические процессы и операции ковки и штамповки»:
