Основные теоретические сведения. Цель работы; изучить принцип действия и назначение основных логических элементов




ПЕРЕКЛЮЧАЮЩИЙ УСИЛИТЕЛЬ

ЛАБОРАТОРНАЯ РАБОТА №3

ИССЛЕДОВАНИЕ СИГНАЛОВ ЛОГИЧЕСКИХ ЭЛЕМЕНТОВ

ЛАБОРАТОРНАЯ РАБОТА № 2

Цель работы; изучить принцип действия и назначение основных логических элементов.

Основные теоретические сведения: При автоматизации технологических процессов, чтобы операции выполнялись в определенной логической последовательности. Для описания логических операций используется математический аппарат, получивший название алгебры логики. Основным понятием алгебры логики является высказывание или логическая переменная, которая может принимать только два значение истинное или ложное. Логическая переменная имеет двойственный характер, поэтому ее можно назвать двоичной переменой и изобразить двоичными цифрами (1 и 0). Функциональную логическую связь можно представить в виде формулы таблиц истинности или временной диаграммы. Над логическими переменными можно выполнять формальные математические операции: логическое сложение, логическое умножение, логическое отрицание.

Логическое сложение (ИЛИ) - это такая операция, когда результат ложный, если все аргументы ложны во всех остальных случаях результат истинный. В таблице 1 дана запись операций логического сложения в виде таблицы истинности для двух аргументов.

Xi *2 У





Табл. 1



X] Х2 У







Табл.№2



Логическое отрицание (НЕ) - это такая логическая операция, когда У-истинно, если Х-ложно и наоборот (таблица 3).





XI У



Табл.№3

Логическая операция «ИСКЛЮЧАЮЩЕЕ ИЛИ» (= 1) - это такая логическая операция, в которой У - истинно, когда один из X - истинно, а другой X ложно и ложно, когда оба X истинны или ложны (таблица 4).

  Х2 У





Табл. №4

Выполнение работы:

Составляем экспериментальные таблицы состояний элементов, используемых в стенде: И-НЕ, И, ИЛИ, «ИСКЮЧАЮЩЕЕ ИЛИ», НЕ.

1.И-НЕ

2. И

3. ИЛИ

















X] Х2 У   x.i х? У   XI Х2 У





4. ИСКЛ. ИЛИ

5. НЕ

XI Х2 У




XI У



Вывод: Изучили принципы действия и назначение основных логических элементов.





Цель работы: Исследовать схему включения электродвигателя выходным сигналом фотодатчика при помощи переключающего усилителя

Электродвигатель, как элемент системы автоматического регулирования, может включиться с помощью выходного сигнала фотоэлектрического датчика. Для этого механический переключатель заменяют электронным, управляемым с помощью выходного сигнала фотоэлектрического датчика. Электронные ключи относят к отряду нелинейных элементов, вольтамперные характеристики которых имеют вид нелинейных функций, процессы описываются нелинейными уравнениями различного вида. Нелинейным элементом электрического ключа является транзистор. В электронных ключах транзисторы работают в ключевом режиме.

Транзисторные переключатели позволяют производить переключения очень быстро, время переключения измеряется обычно долями микросекунд. Еще одно достоинство транзисторных переключателей состоит в том, что они дают возможность производить дистанционные «холодные» переключения, при которых на переключатели поступают только управляющие сигналы постоянного тока.

План работы:

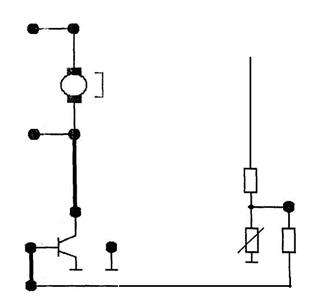

1. Собрали схему (рис. 1).определили диапазон входных напряжений, при которых транзистор открыт, и напряжение при котором транзистор входит в режим насыщения. При увеличении напряжения на ЭБ ЭБ) увеличивается ток коллектора (Iк) и соответственно уменьшается напряжение КЭ Кэ). Результаты отобразили в таблице.

вх   1,8 2,1 2,8
вых     0,1 0,1 0,1 0,1

Ед. изм: Вольт

2. С помощью вольтметра определили нас.

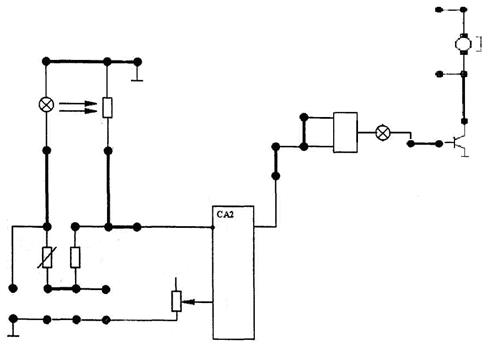

3. Собрали схему (рис. 2). Измеряем выходные напряжения D1.1.

Подаем на входы логическую 1 при этом на выходе получаем

U= 0, 3 В, т.е. логический 0. Далее на выходы подадим логический 0,

т.е. Uex = 0 В, на выходе получаем логическую 1, т.е. ивых = 3,2 В.

По результатам эксперимента делаем вывод, что данный логический элемент является И-НЕ. Соответственно приходим к выводу, что данный логический элемент нельзя заменить для управления транзисторным ключом.



вх   0,5 1,3
вых

Ед. изм: мА



Рисунок 1

Рисунок 2





Вывод: Исследовав схему включения электродвигателя выходным сигналом фотодатчика при помощи переключающего усилителя, мы определили логический элемент (И-НЕ), и пришли к выводу, что данный логический элемент нельзя заменить для управления транзисторным ключом.
