Машинные ключи УМК

Машинный ключ предназначен для раскрепления и закрепления буровых труб в период спуско-подъёмных операций (СПО).

Закрепление обсадных труб, спускаемых в скважину, осуществляется при помощи машинных ключей, подвешенных на специальных канатах в горизонтальном положении внутри буровой на высоте 1,4-1,6 м от пола. Одни концы канатов огибают спец.блоки, прикреплённые к поясу вышки, на других концах находится противовесы, уравновешивающие ключи. При такой системе ключи легко могут перемещаться в вертикальной плоскости на необходимую высоту.

В буровой у ротора друг против друга подвешивают два ключа. При помощи ключа, находящегося с левой стороны, если смотреть на лебёдку со стороны мостков, задерживают трубы от проворачивания. На конец ручки этого ключа надет канат, другой конец которого прикреплён к ноге буровой. Ключ, установленный и закрытый на замковой муфте нижней трубы, отводится в крайнее положение. Второй ключ располагается на нижней части замка отвинчиваемой верхней трубы. К его концу с помощью вертлюжка присоединяется тяговый канат пневмораскрепителя. Рычаг ключа устанавливают на расстоянии, которое перед подачей воздуха в пневмораскрепитель позволяет тяговому канату находиться в натянутом состоянии. Под давлением воздуха поршень раскрепителя увлекает этот канат и поворачивает рычаг ключа на 6-70 градусов, в результате чего замковое соединение раскрепляется.

Универсальный машинный ключ УМК-1

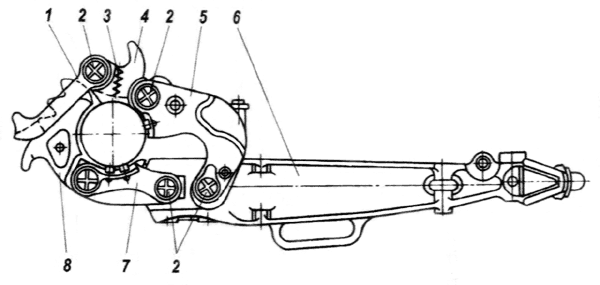

Ключ УМК-1 четырёхзвенной конструкции состоит из рычага 6 и четырёх челюстей 4, 5, 7, 8. Ключ захватывает бурильные трубы и замки всех размеров диаметром от 103 до 212 мм, что достигается заменой сменных челюстей 8 – одна для труб диаметром 108-178 мм, вторая – 140-212 мм. Все звенья ключа соединены между собой и рычагом 6 шарнирно при помощи пальцев 2. Ключ закрывается защёлкой 1, прикреплённой к челюсти 4. Под действием пружин 3, смонтированных на челюсти 4, при установке на трубу или замок, ключ автоматически закрывается. На пазы челюсти 7 вставлено по три сменных плашки сухаря с насечкой на внутренней поверхности, соприкасающейся с телом замка или трубы. В каждом пазе корпуса ключа находится по два таких же сухаря, эти сухари удерживают ключ от вращения вокруг тела трубы в первый момент, когда между ними ещё не создалось достаточное трение.

В дальнейшем, вследствие того, что отдельные звенья ключа плотно обхватывают замок (труб) и сильно прижимаются к поверхности рукояткой, создаётся трение, предупреждающее проскальзывание ключа по телу замка.

Параметры ключа УМК-1:

длина ключа – 1,64 м;

ширина ключа – 0,57 м;

масса (без подвески) – 147 кг;

масса (с подвеской) – 203 кг.

Основные детали ключа отливаются из стали 40-АЛ, а пальцы – из стали 40-Х. Для обсадных труб 146-530 мм применяют пятизвенные ключи ОМН аналогичной конструкции.
