Переваги цифрових систем передачі

Теорема Котельникова.

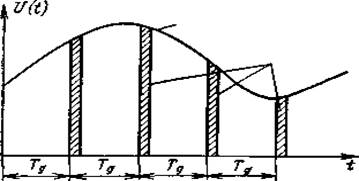

Можливість передачі безперервних сигналів за допомогою його дискретних відліків була обґрунтована В. А. Котельниковим в 1933 році. Відповідно до теореми Котельникова, будь-який безперервний сигнал, обмежений по спектрі верхньою частотою F_B, повністю визначається послідовністю миттєвих значень амплітуди, узятих через проміжок часу Тд ≤ 1/2 F_B. Таким чином, якщо потрібно передати безперервний сигнал U (t ) з обмеженим спектром, те, не обов'язково передавати весь сигнал, а досить передати лише окремі миттєві значення амплітуди, відлічені через інтервали часу Тд (рис. 3.1). З таких відліків значень амплітуди може бути повністю відновлений вихідний безперервний сигнал.

АИМ- сигнал

Рисунок 3.1

Якщо розглянути частоту проходження дискретних відліків сигналу f д =1/Тд.,тобто частоту дискретизації безперервного сигналу, то f д ≥ 2Fв

Перетворення аналогового сигналу в дискретний називається дискретизацією.

У результаті дискретизації виходить амплітудно - імпульсний

модульований сигнал (АІМ).

Основною тенденцією розвитку телекомунікацій в усім світі є цифровізація мереж зв'язку, що передбачає побудову мережі на базі цифрових методів передачі й комутації. Це порозумівається наступними істотними перевагами цифрових методів передачі перед аналоговими.

Висока завадостійкість. Подання інформації в цифровій формі дозволяє здійснювати регенерацію (відновлення) цих символів при передачі їх по лінії зв'язку, що різко знижує вплив перешкод і перекручувань на якість передачі інформації.

Слабка залежність якості передачі від довжини лінії зв'язку. У межах кожної регенераційної ділянки перекручування переданих сигналів виявляються незначними. Довжина регенераційної ділянки й устаткування регенератора при передачі сигналів на більші відстані залишаються практично такими ж, як й у випадку передачі на малі відстані. Так, при збільшенні довжини лінії в 100 разів для збереження незмінним якості передачі інформації досить зменшити довжину регенераційної ділянки лише на кілька відсотків.

Стабільність параметрів каналів ЦСП. Стабільність й ідентичність параметрів каналів (залишкового загасання, частотної й амплітудної характеристик й ін.) визначаються в основному пристроями обробки сигналів в аналоговій формі. Оскільки такі пристрої становлять незначну частину встаткування ЦСП, стабільність параметрів каналів у таких системах значно вище, ніж в аналогові.

Ефективність використання пропускної здатності каналів для передачі дискретних сигналів. При уведенні дискретних сигналів безпосередньо в груповий тракт ЦСП швидкість їхні передачі може наближатися до швидкості передачі групового сигналу. Якщо, наприклад, при цьому будуть використатися тимчасові позиції, що відповідають тільки одному каналу ТЧ, то швидкість передачі буде близька до 64 кбіт/с, у той час як в аналогових системах вона звичайно не перевищує 33,6 кбит/с.

Можливість побудови цифрової мережі зв'язку. Цифрові системи передачі в сполученні із цифровими системами комутації є основою цифрової мережі зв'язку, у якій передача, транзит і комутація сигналів здійснюються в цифровій формі. При цьому параметри каналів практично не залежать від структури мережі, що забезпечує можливість побудови гнучкої розгалуженої мережі, що володіє високими надійністю і якісними показниками.

Високі техніко-економічні показники. Передача й комутація сигналів у цифровій формі дозволяють реалізовувати встаткування на єдиних апаратних платформах. Це дозволяє різко знижувати трудомісткість виготовлення встаткування, значно знижувати його вартість, споживану енергію й габарити. Крім того, істотно спрощується експлуатація систем і підвищується їхня надійність.
