Практическое занятие № 2

КОНТРОЛЬНЫЕ ВОПРОСЫ

РАБОЧЕЕ ЗАДАНИЕ

ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА

В состав лабораторного стенда входят:

• базовый лабораторный стенд;

• лабораторный модуль Lab1A для исследования работы однополупериодного выпрямителя.

Подготовьте шаблон отчета. Установите лабораторный модуль Lab1A на макетную плату лабора­торной станции NI ELVIS.

Для исследования работы однополупериодного полупроводникового выпрямителя используется электрическая схема, изображенная на рис. 1.6.

Рис. 1.6. Принципиальная электрическая схема

Загрузите и запустите программу Lab-l.vi. После ознакомления с целью работы нажмите кнопку «Начать ра­боту». Последовательно перейдите к выполнению задания 3,на экране появится лицевая панель ВП, необходимая для выпол­нения задания (рис. 1.7).

Рис. 1.7. Лицевая панель ВП при выполнении задания

■

Отличие заключается в том, что ВП подает на вход схемы не по­стоянное, а гармоническое переменное напряжение (рис. 1.15).

Задание 1. Исследование работы однополупериодного полупроводникового выпрямителя

4.1.1. Снимите осциллограммы напряжений на входе и выходе однополупериодного выпрямителя. Для этого, используя элемент управления U_ВХ.m, установите амплитуду входного сигнала U_BX равной примерно 2 В и нажмите на передней панели ВП кнопку «Измерение». На графических индикаторах ВП появятся осциллограммы сигналов на входе и выходе схемы выпрямителя.

4.1.2.Скопируйте полученные осциллограммы на страницу отчета.

4.1.3. Измерьте и запишите в отчет максимальное значение напряже­ния на выходе выпрямителя U_{ВЫХ.МАХ .}. Для измерения используйте визир­ную линию, положение которой изменяется ползунковым регулятором, расположенным на передней панели ВП, и цифровой индикатор для отсче­та уровня напряжения (рис. 1.15).

4.1.4. Вычислите и запишите в отчет средневыпрямленное значение напряжения на выходе выпрямителя. Для вычислений используйте форму­лу: U_{СР.ВЫПР.}=U_{ВЫХ.МАХ}/π

4.1.5. Используя полученные осциллограммы, сравните периоды из­менения сигналов на входе и выходе выпрямителя и измерьте максимальное обратное напряжение на диоде. Выводы и результаты запишите в отчет.

4.1.6. Выключите ВП, для чего нажмите на передней панели ВП кнопку «Завершение работы».

1. Чем отличается выходное напряжение в схемах однополупериодного и двухполупериодного выпрямителей?

2. Сравните максимальное обратное напряжение на диодах в однополупериодном и двухполупериодном выпрямителях.

3. Одинаковы ли частоты входного и выходного напряжения двухполупериодного выпрямителя?

4. Какая схема выпрямителя характеризуется наименьшей амплитудой пульсаций на выходе?

"Microsoft Excel "

1. Создайте в табличном процессоре Excel таблицу умножения Пифагора, оформите ее как приведено ниже (двойная линия обрамления, узор). Цифры 1-9 вводятся с использованием автозаполнения (1, 2 и перетаскивание черного крестика). Все ячейки с белой заливкой должны быть рассчитаны по одной универсальной для всех ячеек формуле (формула пишется в одной ячейке и копируется в остальные, используется соответствующее копированию фиксирование адреса ячеек - "$").

Таблица 1. Таблица умножения Пифагора

2. Сохраните книгу под именем Практика по Excel.

3. На втором листе рассчитайте и оформите таблицу квадратов (см. образец ниже). Используйте следующие функции: СТЕПЕНЬ (для возведения в квадрат), ЗНАЧЕН (преобразовать текстовое значение в число), СЦЕПИТЬ (для соединения десятков с единицами).

Получится: СТЕПЕНЬ(ЗНАЧЕН(СЦЕПИТЬ(десятки;единицы));2)

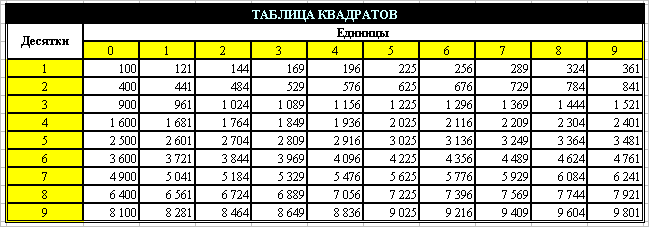

Таблица 2. Таблица квадратов

Используя логику, попробуйте найти более легкий способ заполнить данную таблицу.

4. Переименуйте листы, так чтобы их названия отражали содержание таблиц.

5. На третьем листе создайте, рассчитайте и отформатируйте таблицу 3. Требования: - данные столбца А вводятся с использованием автозаполнения; - данные столбца В рассчитываются на основании первых двух ячеек (1 и 140), формулы пишутся в 3 и 4 ячейки и копируются во все остальные, для отображения различным цветом отрицательных и положительных чисел используйте формат ячейки; - столбец С рассчитывается с использованием функции логической ЕСЛИ, для отображения различным цветом отрицательных и положительных используйте условное форматирование меню формат; столбец D, Е, F и G рассчитываются с использованием соответствующих математических функций для отображения различным цветом отрицательных и положительных чисел используйте дополнительный формат числа в формате ячейки; - столбец H рассчитывается с помощью функции даты и времени ТекущаяДата, используйте дополнительные форматы отображения даты.

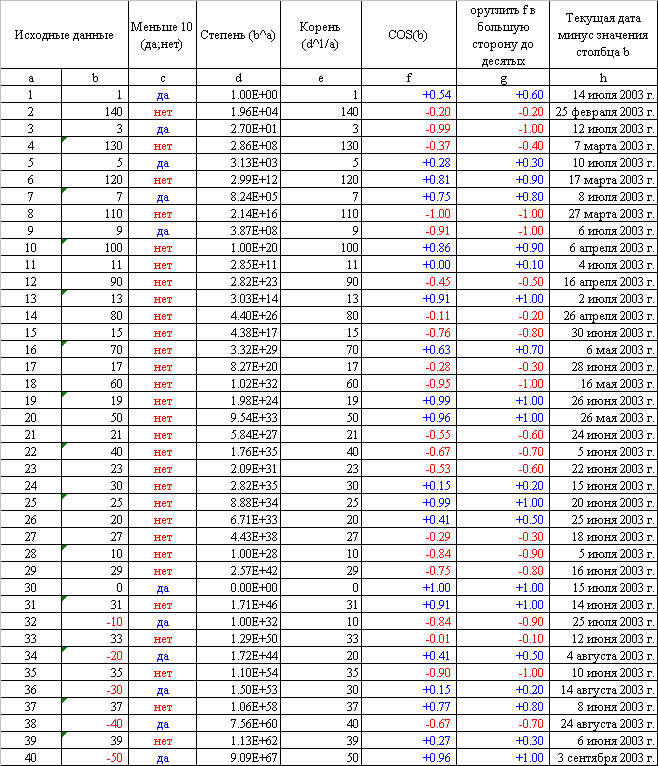

Таблица 3. Использование функций

6. На основании таблицы 3 на новом листе рассчитайте следующую таблицу:

Таблица 4. Использование функций

Показатели	Группа функций	Результат
Сумма абсолютных значений отрицательных чисел столбца B	Математические
Количество результатов "да" в столбце С	Статистические
Сумма произведений (A*F)	Математические
Среднее арифметическое значение в столбце F	Статистические
Самая ранняя дата (минимальное значение) в столбце H	Статистические
Дата, соответствующая значению	(Вводится любое значение из столбца А)	столбца А	Ссылки и массивы (ВПР, СТОЛБЕЦ)
Адрес ячейки, где находится найденная самая ранняя дата	Ссылки и массивы (АДРЕС, ПОИСКПОЗ, СТОЛБЕЦ)

7. Рассчитанную таблицу 4 скопируйте в отчет по практике.

"Microsoft Excel: расчет амортизации"

Примечание. Прежде чем выполнять работу необходимо внимательно прочитать все задание. В процессе работы периодически не забывайте сохраняться.

Создайте книгу электронных таблиц «амортизация» в программе Excel и сохраните в папку Практика по информатике.

На первом листе сделайте и оформите таблицу.

Вынесите на панель инструментов кнопки содержащие следующие команды: Отмена объединения ячеек, Вставить значения, вставить знак умножения, знак деления, знак «плюс» и знак «минус»..

Таблица 1. Расчет годовой суммы амортизации компьютера

По данным таблицы на первом листе, используя стандартные функции Excel, необходимо рассчитать годовую сумму амортизации компьютера тремя способами: метод суммы лет (функция АМГД), линейная (АМР), уменьшающегося остатка (ДДОБ).

Расчет по каждому способу должен быть оформлен на отдельном листе. Для этого сделайте еще 2 копии первого листа двумя способами: 1) выделить все на первом листе, скопировать в буфер обмена и вставить на втором листе значения и форматы (специальная вставка);
2) используя контекстное меню к ярлыку листа, сделать копию первого листа. Листы должны иметь название соответствующее способу начисления амортизации ( например: Линейный). Исходные данные (балансовая и остаточная стоимость, полезный срок службы и текущий период) вводятся только на первом листе, ячейки с исходной информацией на втором и третьем листах должны быть завязаны формулами с первым листом.

Таблицы должны быть оформлены, как приведено.

Все расчетные рублевые данные должны быть округлены с помощью функции Округл до 2-х десятичных знаков.

Сумма амортизации рассчитывается по стандартным финансовым функциям, соответствующим способу начислению амортизации (см. первый абзац). При расчете по способу уменьшающегося остатка коэффициент ускорения (норма снижения балансовой стоимости) = 2.

Остаток (недоамортизированная сумма) = (Балансовую стоимость – Остаточную стоимость) – Итого. Формат этих данных должен быть денежный, с двумя десятичными знаками.

Процент износа = сумма амортизации / (Балансовую стоимость – Остаточную стоимость). Формат данных должен быть процентный.

Накопительный процент износа = сумме Накопительного процента износа за предыдущий период + Процент износа за текущий год.

После выполнения всех расчетов необходимо построить:

1) простой график отображающий развитие процесса во времени для каждого способа на текущем листе, где рядами данных должен быть Процент износа по каждому способу;

2) объемный вариант графика отображающего развитие процесса во времени для каждого способа на отдельном листе, где рядами данных должен быть Накопительный процент износа по каждому способу.

На обоих графиках легенда должна отражать названия способов начисления амортизации. Названия графиков должны отражать содержание.

Сохраните книгу в папку Практика по информатике.
