Фрезерованное вооружение

Долота с фрезерованным вооружением

Введение

Вооружение данного типа долот получается фрезерованием стали на каждой отдельной шарошке. Конфигурация зубов и шарошек отличается для разных долот. Различные вариации позволяют дизайнеру подобрать долото для различных условий. Для этого существует два аспекта:

Конфигурация и состав зуба

Угол зуба

Длина зуба

Количество зубов

Расстояние между ними

Форма зуба

Вид наплавки твердосплавного материлла

Конфигурация шарошек и тела долота.

Профиль шарошки

Угол смещения шарошек

Угол наклона цапфы шарошки

Несмотря на то, что вторая группа является основой для дизайна шарошечных долот, так как она определяет общий размер и допустимое пространство для дальнейшего дизайна вооружения, мы рассмотрим сначала конфигурацию и расположение зубов.

Длина и вид зубьев

На рисунке можно увидеть два различных типа зубьев, узкий и относительно длинный зуб слева, приземистый и относительно короткий зуб справа. В мягких породах, вооружение с легкостью преодолевает низкие значения сопротивление породы на сжатие, и следовательно, в нее возможно глубокое внедрение. При использовании узкого зуба это легко можно достигнуть, кроме того длина зуба позволяет удалять большее количество породы за раз.

Внедрившись в породу за счет преодоления сопротивления на сжатие породы, он начинает удалять ее путем среза, что является более эффективным механизмом.

С другой стороны, конфигурация зуба для более твердых пород должна быть более стойкой. Для более твердых пород требуется большая нагрузка на зуб для преодоления сопротивления на сжатие породы и ее раздробления. В данных условиях вероятность слома короткого зуба значительно ниже.

Количество зубьев и расстояние между ними

Далее, мы рассмотрим тему количества зубьев и расстояния между ними, что довольно таки близко к предыдущей теме размера зубьев.

В данном долоте для мягких пород небольшое количество длинных, узких зубьев, с большими расстоянием между ними. Прочность на срез у пород, для которых предназначен такой тип долота, не высокая, следовательно, для удаления большого количества породы нужно приложить немного энергии. При использовании длинных зубьев с большим пространством между ними, каждый зуб удаляет большое количество породы.

Кроме того, мягкие породы как правило представлены глинами, подверженных гидротации. При контакте с водой они становятся очень липкими, возрастает вероятность образования сальника на вооружении долота. Широкое пространство между зубьями помогают снизить этот риск. По той же самой причине, ряд зубьев одной шарошки проходит между рядами другой, помогая дополнительно очищать шарошку от налипшей породы.

Форма зубьев

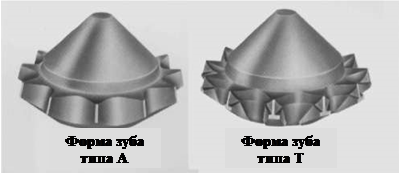

Большинство зубьев имеют форму типа А: если посмотреть на них со стороны они похожи на букву А без палочки. Существуют также альтернативные формы, например зубья типа Т, который можно также наблюдать на рисунке. В некоторых дизайнах форма зуба может быть вида U или W. Такие формы используются для дополнительной стойкости вооружения. Такого рода зубья обычно располагают на калибрующем ряде шарошки, так как он наиболее подвержен износу. Увеличением количества стали на внешнем ряде, мы улучшаем стойкость долота, но при этом повышаем риск возникновения сальника.
