Защита затылка лапы долота

Калибр

Способы дополнительной защиты калибра и затылка лапы

Сохранение диаметра калибра – это важное требование, предъявляемое к долотам. На калибре происходит больше работы, чем на людой другой части долота, так что он по определению подвержен повышенному износу. Для сохранения калибра используются различные специальные особенности. Мы уже рассматривали возможности использования на фрезерованных долотах зубов формы Т.

На штырьевых долотах обычно используют более короткие и износостойкие зубки на калибрующем ряде (см. пример справа).

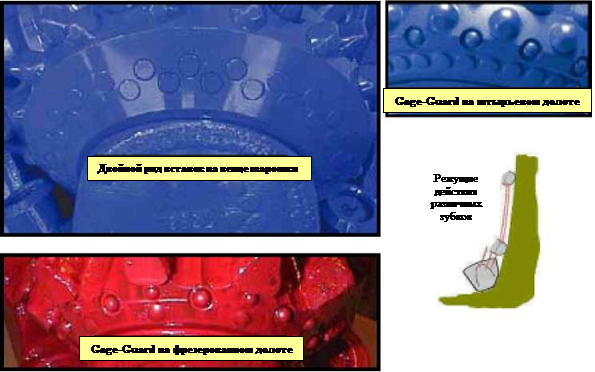

На всех долотах существует защита венца шарошки специальными вставками карбида вольфрама (Heel pacs or «G» Pacs). Они могут быть расположены по различному для максимального покрытия (двойной ряд вставок – это запатентированная особенность ReedHycalog).

В особо абразивных приложениях вставки могут быть с алмазным покрытием (довольно таки часто можно уведеть алмазное покрытие в средне и высокоценовых приложениях, так как более высокая стоимость долота может быть покрыты экономией на дополнительные спуско-подъемные операции).

Дополнительная защита калибра «GT» компании Хьюз и «Gage-Guard» компании ReedHycalog являются примерами дополнительных вставок для подрезающего действия. Они выполняют те же функции, что и зубки калибрующего ряда: дизайн компании ReedHycalog активно участвует в подрезании породы на стенках скважины, уменьшая кроме всего прочего риск перенагрева зубков калибрующего ряда.

При износе затылка лапы долота уплотнение остаётся не защищенным, что приводит к быстрому выходу опоры из строя. Хорошая защита калибра, которая предотвращает потерю диамерта, очень важна, но кроме нее необходима также снизить или исключить износ затылка лапы.

На край затылка лапы наноситься шов твердосплавного материала. Также на теле самого затылка лапы могут быть расположены вставки из карбида вольфрама.

Дополнительные стальные площадки с карбид-вольфрамовыми вставками могут быть добавлены на верхнюю часть затылка лапы долота, что дает два преймущества – дополнительную стабилизацию долота, увеличивая защиту калибра, вооружения, а также увеличение стойкости опоры, и дополнительную защиту затылка лапы.

Выступающие вставки по всему затылку лапы, см картику слева, позволяют достич тех же результатов более эффективно.

Длина выступа всех вставок меньше номинального диаметра долота, например, выступ дополнительной площадки обычно меньше диаметра на 1/32 дюйма. В результате они обеспечивают дополнительную защиту, не ухудшая управляемости долота. Только в случаях экстремального искривления скважины такие вставки могут повлиять на интенсивность набора угла.
