Локальные вычислительные сети

Основное назначение любой компьютерной сети — предоставление информационных и вычислительных ресурсов подключенным к ним пользователям. С этой точки зрения локальную вычислительную сеть можно рассматривать как совокупность серверов и рабочих станций. Компьютерные сети реализуют распределенную обработку данных между двумя объектами: клиентом и сервером (табл. 8).

Клиент — задача, рабочая станция или пользователь компьютерной сети.

Сервер — компьютер, подключенный к сети и обеспечивающий ее пользователей определенными услугами.

Таблица 8

Архитектура локальных сетей

Тип сети	Достоинства	Недостатки
Одноранговая сеть	низкая стоимость; высокая надежность	зависимость эффективности работы от количества станций; сложность управления сетью; сложность обеспечения защиты информации; трудности обновления и изменения программного обеспечения станций.
Сеть с выделенным сервером	надежная система защиты информации; высокое быстродействие; отсутствие ограничений на число рабочих станций; простота управления по сравнению с одноранговой сетью.	высокая стоимость; зависимость быстродействия и надежности сети от сервера; меньшая гибкость по сравнению с одноранговой сетью

Топология локальной вычислительной сети — это усредненная геометрическая схема соединений узлов сети. Узел – любое устройство, непосредственно подключенное к передающей среде сети.

Топология вычислительных сетей может быть различна, но для локальных вычислительных сетей типичными являются всего три: кольцевая, шинная, звездообразная.

Кольцевая топология предусматривает соединение узлов сети замкнутой кривой – кабелем передающей среды. Информация по кольцу передается от узла к узлу (рис. 18).

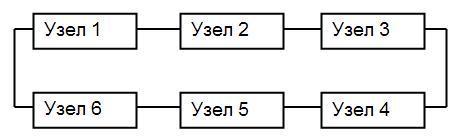

Рис. 18. Кольцевая топология

Шинная топология использует в качестве передающей среды коаксиальный кабель. Данные от передающего узла сети распространяются по шине в обе стороны. Информация поступает на все узлы, но принимает сообщение только тот, которому оно адресовано (рис. 19).

Рис. 19. Шинная топология

Звездообразная топология базируется на концепции центрального узла, к которому подключаются периферийные узлы. Каждый периферийный узел имеет свою отдельную линию связи с центральным узлом.

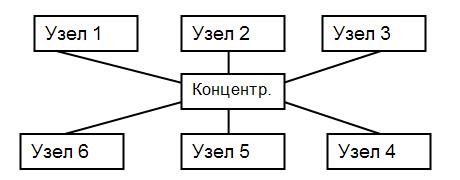

Рис. 20. Звездообразная топология

Концентратор – устройство, коммутирующее несколько каналов связи на один путем частотного разделения.

Выбор той или иной топологии определяется областью применения ЛВС, географическим расположением ее узлов и размерностью сети в целом.
