Приведенное сопротивление теплопередаче неоднородных ограждающих конструкций

В предыдущих параграфах рассматривались ограждающие конструкции, температурное поле в которых одномерно и изменяется только по оси, перпендикулярной к плоскости ограждения. Одномерная схема достаточно хорошо описывает плоские и протяженные конструкции, с неизменным поперечным сечением, обладающие теплотехнической однородностью по всей своей площади.

Однако даже для однородных конструкций характерны отдельные участки с более сложным распределением температур, поскольку в здании имеются углы, проемы, пересечения стен. Условия теплообмена на притолоках простенков, в наружных углах здания и в местах примыкания к наружным ограждениям внутренних поперечных стен искажают простейшее температурное поле, изотермы в этом случае не параллельны, а поток тепла не одномерен.

В частности, на перенос тепла влияет геометрическая форма наружных углов зданий. Площадь тепловосприятия (принимающая тепло от внутреннего воздуха) становится меньше площади теплоотдачи (отдающей тепло наружному воздуху). На рис.3.7 линиями показаны изотермы двухмерного поля в наружном углу здания. Температура на внутренней поверхности угла ниже температур глади стены на 4 – 6 ºС, что приводит к отсыреванию углов, а в недостаточно отапливаемых зданиях – к появлению инея в наиболее холодный период. Эти негативные явления устраняют путем обогрева наружных углов вертикальными трубами отопительной системы, что связано с дополнительными потерями тепла.

Был рассмотрен геометрически обусловленный «мостик холода». «Мостики холода» – это ограниченные участки строительных конструкций, через которые происходит повышенная теплопередача. Но их главным недостатком является пониженная температура на внутренней поверхности «мостиков», что может привести к появлению конденсационной влаги на внутренней поверхности ограждения.

Не только геометрическая форма, но и конструктивные особенности являются причиной теплотехнической неоднородности наружных ограждающих конструкций.

Отдельные участки ограждения содержат соединительные элементы между слоями (ребра, стержневые связи), сквозные и несквозные теплопроводные включения. На таких участках в поперечном сечении ограждающей конструкции присутствуют более теплопроводные материалы, что уменьшает сопротивление теплопередаче в зоне подобных неоднородностей.

Определение сопротивления теплопередаче таких конструкций по формуле (3.6), применимой в случае теплотехнически однородных ограждений, дает завышенные результаты, иногда существенно отличающиеся от действительных значений.

Теплотехнический расчет неоднородных ограждающих конструкций состоит в определении приведенного сопротивления теплопередаче R^r₀. В Своде правил по проектированию тепловой защиты зданий приведен ряд методик по определению R^r₀.

Ниже будет рассказано о некоторых из них.

I. Определение приведенного сопротивления теплопередаче на основе расчета температурных полей.

Приведенное сопротивление теплопередаче R^r₀, м²·ºС/Вт, неоднородной ограждающей конструкции или ее фрагмента определяют по формуле

R^r₀ = (t_int - t_ext) · F/ Q, (3.12)

где F – площадь неоднородной ограждающей конструкции или ее фрагмента, м²;

Q – суммарный тепловой поток через конструкцию или ее фрагмент площадью F, Вт;

t_int – расчетная температура внутреннего воздуха, ºС, принимая согласно гл.1;

t_ext - расчетная температура наружного воздуха, ºС, о которой речь пойдет в п.3.7.

Q определяется на основе расчета температурных полей (возможен также экспериментальный способ). Расчет температурного поля проводится с использованием численных методов. Исследуемая область разбивается на элементарные блоки с выделением участков с различными коэффициентами теплопроводности, таким образом формируется расчетная сетка. В узлах этой сетки по формулам выбранного численного метода определяются значения температур. В результате расчета температурного поля получают осредненный тепловой поток, проходящий через рассчитываемый участок площадью F. Процедура расчета осуществляется на ЭВМ с использованием вычислительной программы.

II. Определение приведенного сопротивления теплопередаче с использованием коэффициента теплотехнической неоднородности

Допускается приведенное сопротивление теплопередаче R^r₀ характерного i-го участка неоднородной ограждающей конструкции вычислять по формуле

R^r₀ = R₀ · r, (3.13)

где R₀ - сопротивление теплопередаче i-го участка однородной ограждающей конструкции, определяемое по формуле (3.6);

r – коэффициент теплотехнической однородности i-го участка ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений.

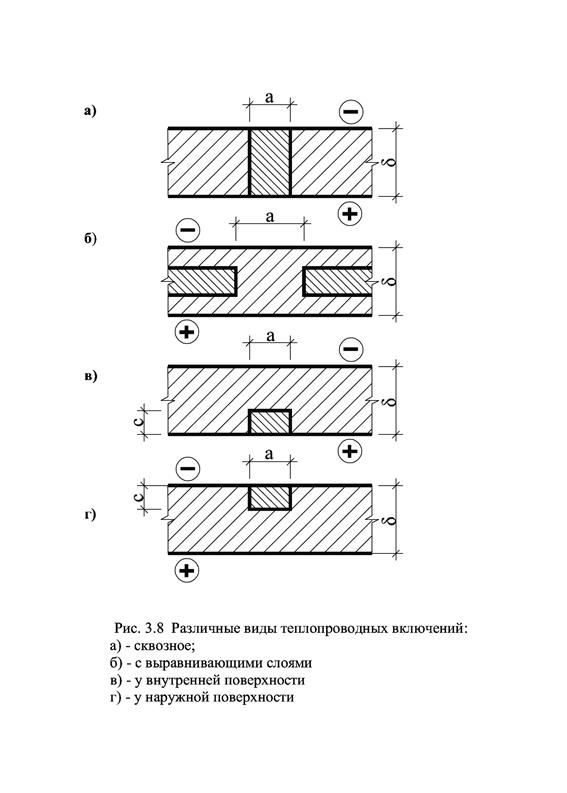

На рис. 3.8 приведены различные виды теплопроводных включений. Для плоских неоднородных ограждающих конструкций, содержащих такие включения, коэффициент теплотехнической однородности r допускается определять по формуле

, (3.14)

где F – то же, что в (3.12);

m – число теплопроводных включений конструкции;

a_i, L_i – соответственно ширина и длина i-го теплопроводного включения, м;

R´_0,i и R_0,i - сопротивление теплопередаче ограждающей конструкции, м²·ºС/Вт, соответственно в месте i-го теплопроводного включения и вне этого места, определяемое по формулам (3.5) или (3.6);

k_i – коэффициент, зависящий от типа i-го теплопроводного включения, принимаемый для

- неметаллических теплопроводных включений по таблице 3.1;

- металлических теплопроводных включений по формуле

k_i = 1+ Ψ_i·δ_i²/(λ_i· a_i· R_0,i), (3.15)

Таблица 3.1

Определение коэффициента k_i

Схема теплопроводного включения по рис.3.8	λ m/λ	Коэффициент ki при a/δ (рис.3.8)
0,1	0,2	0,4	0,6	0,8	1,0	1,5	2,0
I		1,02	1,01	1,01	1,01
	1,16	1,11	1,07	1,05	1,04	1,03	1,02	1,01
	1,33	1,25	1,15	1,1	1,08	1,06	1,04	1,03
	1,63	1,47	1,27	1,18	1,14	1,11	1,07	1,05
II	10-40	2,65	2,2	1,77	1,6	1,55	-	-	-
III При c/ δ	0,25		1,02	1,01	1,01	1,01	1,01	1,01	1,01
	1,12	1,08	1,05	1,04	1,03	1,03	1,02	1,01
	1,18	1,13	1,07	1,05	1,04	1,04	1,03	1,02
	1,21	1,16	1,1	1,07	1,05	1,04	1,03	1,02
0,5		1,05	1,04	1,03	1,02	1,01	1,01	1,01	1,01
	1,28	1,21	1,13	1,09	1,07	1,06	1,04	1,03
	1,42	1,34	1,22	1,14	1,11	1,09	1,07	1,05
	1,62	1,49	1,3	1,19	1,14	1,12	1,09	1,06
0,75		1,06	1,04	1,03	1,02	1,02	1,01	1,01	1,01
	1,25	1,2	1,14	1,1	1,08	1,07	1,05	1,03
	1,53	1,42	1,25	1,16	1,12	1,11	1,08	1,05
	1,85	1,65	1,38	1,24	1,18	1,15	1,11	1,08
IV При c/ δ	0,25		1,03	1,02	1,02	1,01	1,01	1,01
	1,12	1,10	1,07	1,05	1,04	1,03	1,02	1,01
	1,2	1,16	1,1	1,07	1,06	1,05	1,03	1,02
	1,28	1,22	1,14	1,09	1,07	1,06	1,04	1,07
0,5		1,05	1,05	1,04	1,03	1,02	1,02	1,01	1,01
	1,32	1,25	1,17	1,13	1,1	1,08	1,06	1,04
	1,54	1,42	1,27	1,19	1,14	1,12	1,09	1,06
	1,79	1,61	1,38	1,26	1,19	1,16	1,12	1,08
0,75		1,07	1,05	1,04	1,03	1,02	1,02	1,01	1,01
	1,36	1,28	1,18	1,14	1,11	1,09	1,07	1,05
	1,64	1,51	1,33	1,23	1,18	1,15	1,11	1,08
	2,05	1,82	1,5	1,33	1,25	1,21	1,16	1,11

где Ψ_i - коэффициент, зависящий от типа i-го теплопроводного включения, принимаемый по таблице 3.2;

δ_i, λ_i – толщина, м, и коэффициент теплопроводности, Вт/(м·ºС), утеплителя i-го участка ограждающей конструкции.

Таблица 3.2

Определение коэффициента Ψ_i

Схема теплопроводного включения по рис.3.8	Значения коэффициента Ψi при a λ m/λδ (по рис. 3.8)
0,25	0,5
I	0,024	0,041	0,066	0,093	0,121	0,137	0,147	0,155	0,19
IIб	-	-	-	0,09	0,231	0,43	0,665	1,254	2,491
III При c/ δ	0,25	0,016	0,02	0,023	0,026	0,028	0,029	0,03	0,03	0,031
0,5	0,036	0,054	0,072	0,083	0,096	0,102	0,107	0,109	0,11
0,75	0,044	0,066	0,095	0,122	0,146	0,161	0,168	0,178	0,194
IV При c/ δ	0,25	0,015	0,02	0,024	0,026	0,029	0,031	0,033	0,039	0,048
0,5	0,037	0,056	0,076	0,09	0,103	0,12	0,128	0,136	0,15
0,75	0,041	0,067	0,1	0,13	0,16	0,176	0,188	0,205	0,22

Пример 3.2

Определить приведенное сопротивление теплопередаче стены из пенобетонных камней со сквозным элементом бетонного каркаса (схема I на рис.3.8).

Конструктивные и теплотехнические характеристики стены:

-пенобетонные блоки имеют толщину δ = 0,30 м и коэффициент теплопроводности λ = 0,22 Вт/(м·ºС);

-размеры элемента бетонного каркаса: a = 0,15 м; δ = 0,30 м; коэффициент теплопроводности λ = 0,7 Вт/(м·ºС);

-расстояние между сквозными элементами бетонного каркаса составляет 1,2 м.

Коэффициенты теплоотдачи у внутренней и наружной поверхностей составляют соответственно 8,7 Вт/(м²·ºС) и 23 Вт/(м²·ºС).

Решение

По формуле (3.14) рассчитаем r – коэффициент теплотехнической однородности характерного фрагмента стены.

Для этого определим:

- сопротивление теплопередаче стены из пенобетона вне места теплопроводного включения (3.5)

R₀ = 1/8,7 + 0,30/0,22 + 1/23 = 1,52;

- сопротивление теплопередаче в месте теплопроводного включения (3.5)

R´₀ = 1/8,7 + 0,30/0,70 + 1/23 = 0,59;

- коэффициент k по таблице 3.1; для его нахождения вычислим отношения: λ _m/λ = 0,7/0,22 = =3,18 и a/δ = 0,15/0,30 = 0,5; методом интерполяции определим, что k = 1,03.

Выберем характерный фрагмент стены площадью F = =(1,2 + 0,15)·1= 1,35 м².

Тогда коэффициент r равен

r = 1/ [ 1 + (1/1,35)·(1,52/0,59)·0,15·0,30·1,03] = 0,92

Приведенное сопротивление теплопередаче стены вычислим по формуле (3.13)

R^r₀ = 1,52·0,92 = 1,4 м²·ºС/Вт.

III. Определение приведенного сопротивления теплопередаче по расчету конструкций в направлениях, параллельном и перпендикулярном потоку тепла

Для плоских ограждающих конструкций с теплопроводными включениями большой толщины, теплопроводность которых не превышает теплопроводности основного материала более, чем в 40 раз, приведенное термическое сопротивление определяется как среднее термическое сопротивление из значений сопротивлений отдельных участков ограждения. Поскольку направление теплового потока в этом случае отклоняется от основного (перпендикулярно стене) из-за разной теплопроводности элементов ограждения, расчет производится два раза; характерные участки конструкции рассматриваются в двух направлениях: параллельно основному и перпендикулярно ему.

а) Ограждающая конструкция условно разделяется плоскостями, параллельными основному потоку тепла (рис.3.9), на участки с разными теплотехническими свойствами. Эти участки могут быть однородными (I) или состоять из слоев различных материалов (II). Среднее термическое сопротивление определится как

R_|| = , (3.16)

где F_I, F_II,…, F_N – площади отдельных участков конструкции (или ее части);

R_I, R_II, …, R_N – термические сопротивления этих участков, рассчитываемые по формулам (2.8) и (2.10);

N – число рассматриваемых участков.

б) Конструкция условно разделяется плоскостями перпендикулярными потоку тепла. В этом случае расчетная схема ограждения представляет собой как бы слоистую конструкцию, одни слои которой могут быть однородными, а другие – нет. Термические сопротивления неоднородных слоев определяются так же, как однородных, по формуле (2.8), но в качестве коэффициента теплопроводности используется рассчитанное среднее значение

, (3.17)

где λ₁, λ₂,…, λ_n - коэффициенты теплопроводности материалов в неоднородном слое;

F₁, F₂,…, F_n – площади, занимаемые в характерной части конструкции этими материалами;

n – число материалов в неоднородном слое.

Термическое сопротивление по второму расчету R_^ определяется суммированием сопротивлений отдельных слоев, то есть по формуле (2.10).

Если величины R_|| и R_^ отличаются не более, чем на 25%, то приведенное термическое сопротивление рассчитывается по формуле

R^r = (R_|| + 2 R_^)/ 3. (3.18)

Приведенное сопротивление теплопередаче неоднородного ограждения равно

. (3.19)

Если величина R_|| превышает величину R_^ более, чем на 25%, или ограждающая конструкция не является плоской (имеет выступы на поверхности), то приведенное сопротивление теплопередаче следует определять с помощью методов, изложенных в I и II.

Пример 3.3

Определить приведенное сопротивление теплопередаче R^r₀ облегченной кирпичной стены с горизонтальными диафрагмами (рис. 3.10). Пустоты заполнены шлакобетоном плотностью 800 кг/м³.

Коэффициенты теплопроводности кирпича и шлакобетона соответственно равны:

λ₁ = 0,7 Вт/(м·ºС) и λ₂ = 0,29 Вт/(м·ºС). Размеры конструкции в поперечном разрезе указаны на рис. 3.10.

Коэффициенты теплоотдачи у внутренней и наружной поверхностей составляют 8,7 Вт/(м²·ºС) и 23 Вт/(м²·ºС), соответственно.

Решение

Выделим характерную часть стены.

а) Разделим ее плоскостями, параллельными потоку тепла, на участки I, II, III и IV (рис. 3.10). Все эти участки являются неоднородными.

Термическое сопротивление участка I определяем по формуле (3.6)

R_I = 0,25/0,7 + 0,13/0,29 + 0,12/0,7 = 0,98 м²·ºС/Вт.

Такую же величину имеет термическое сопротивление участка III: R_III = 0,98 м²·ºС/Вт.

Термические сопротивления частей II и IV также равны между собой и составляют

R_II = R_IV = 0,12/0,7 + 0,26/0,29 + 0,12/0,7 = 1,24 м²·ºС/Вт.

Площади участков I, II, III и IV высотой 1 м на поверхности стены равны:

F_I = F_III = 0,07·1 = 0,07 м²; F_II = F_IV = 0,07·2·1 = 0,14 м².

По формуле (3.16) определим R_||:

R_|| = м²·ºС/Вт.

б) Разрежем условно стену плоскостями, перпендикулярными потоку тепла, на участки 1, 2, 3 и 4.

Термические сопротивления слоев 1 и 4 одинаковы и составляют

R₁ = R₄ = 0,12/0,7 = 0,17 м²·ºС/Вт.

Определим среднее значение коэффициента теплопроводности второго участка по (3.17):

λ_ср =

Тогда термическое сопротивление 2-го слоя равно R₂ = =0,13/0,36 = 0,36 м²·ºС/Вт.

Такую же величину имеет термическое сопротивление участка3: R₃ = 0,36 м²·ºС/Вт.

Термическое сопротивление стены по второму расчету R_^ найдем суммированием термических сопротивлений отдельных участков:

R_^ = 0,17·2 + 0,36·2 = 1,06 м²·ºС/Вт.

Определим приведенное термическое сопротивление по формуле (3.18):

R^r = м²·ºС/Вт.

Приведенное сопротивление теплопередаче с учетом двухсторонней штукатурки толщиной 0,02 м и коэффициентом теплопроводности 0,7 Вт/(м·ºС) найдем, используя (3.19):

R^r₀ = 1/8,7 + (0,02/0,70)·2 + 1,085 + 1/23 = 1,30 м²·ºС/Вт.
