Экспериментальная часть. В работе исследуется температурная зависимость сопротивления медной проволоки и полупроводникового образца

В работе исследуется температурная зависимость сопротивления медной проволоки и полупроводникового образца. Образцы вместе с термометром помещены в отверстия, сделанные в металлическом цилиндре – термоблоке (см.рис.2)

Рис.2 Блок – схема установки

Для измерения температуры используется термопара, один из спаев которой помещен в сосуд Дьюара (термос) с тающим в воде льдом. Другой спай приклеен внутри термоблока. Термоблок помещается в печь – нагреватель с регулируемым нагревом. Для предотвращения случайных замыканий с элементами нагревателя термоблок изолирован с помощью пробирки, в которую для улучшения теплообмена насыпан песок. Нагрев регулируется с помощью ручки в блоке регулятора нагрева (РН). Время установления температуры при каждом положении ручки регулятора составляет 8 12 минут.

Для определения сопротивления образцов на них измеряется напряжение. При этом ток через образцы поддерживается с помощью источника стабильного тока (ИСТ) неизменным. В работе выбран ток . Напряжение на каждом из образцов измеряется с помощью милливольтметра mV при переключении переключателя П₂. Напряжение на термопаре (термо-ЭДС) измеряется с помощью другого милливольтметра mV.

Конструктивно установка состоит из корпуса, в котором находятся блок питания, состоящий из источника стабильного тока (ИСТ), источника питания электронных вольтметров (ИПВ) с индикаторами и регулятора нагрева (РН). Блок питания подключается к внешней сети переключателем П₁. С помощью разъемов соответствующие цепи подключаются к образцам, термопаре и нагревателю. Передняя панель установки показана на рис. 3.

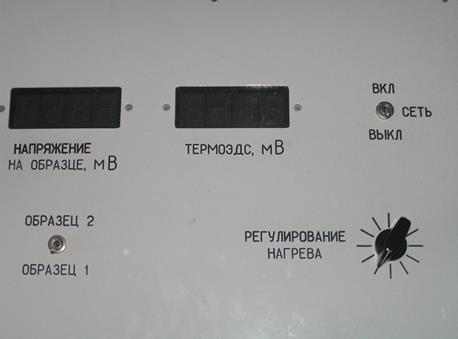

Рис.3 Передняя панель блока управления и индикации
