В новой реализации CAD/CAM ADEM нашли применение наиболее мощные из современных технологий: полностью 32-разрядный код, а также прогрессивные принципы построения интерфейса (платформа MFC). За основу моделирования была принята мощная математика ACIS. ADEM 4.01 обладает расширенными методами формирования управляющих программ для 2-, 2,5-, 3-, 4-коорди­натной обработки и автоматизации подготовки технической документации. За счет поддержки различных форматов данных (SAT, IGES, VDA, DXF, STL) достигнута 100%-ная совместимость со всеми современными системами проектирования и анализа. Новый симулятор позволил динамически моделировать обработку любой сложности, а также производить некоторые расчеты до выхода детали на реальном оборудовании.

В декабре 1998 года компания Omega Technologies Ltd. представила пятую версию CAD/CAM ADEM. Кроме усовершенствованных функций в системе появились принципиально новые возможности. Так, в модуле плоского моделирования появилось несколько новых команд черчения, связанных с аффинными и вариативными преобразованиями объектов, новый тип сплайна. Очень важной является возможность применения логических (булевых) операций к плоским объектам. Расширился набор импортируемых форматов для редактирования сканированного изображения (BMP, TIF, JPG).

Если в предыдущих версиях работа с объемными моделями велась в отдельном модуле, то теперь как плоская, так и объемная модели могут отображаться и редактироваться в едином окне. Повысилось качество отображения 3D-модели, средства ее визуализации стали проще и удобнее в использовании.

Основные отличия данного модуля произошли при подготовке NC-про­грамм. Введены функции подбора необработанных зон для 3Х-обработки, контроль параметров подхода и отхода от поверхностей. Новыми функциями являются также 5Х-фрезерование и объемная карандашная обработка. Выход версии на российский рынок состоялся в 1999 году.

Работа над комплексом «ГРАФИКА-81» начата в 70-х годах. К 1981 году сложилась основная идеология построения комплекса и создана первая версия.

Идеология построения предполагала создание CAD/CAM – интегрированного комплекса с универсальным ядром, применимым для решения задач различного функционального назначения, и прикладными системами. В комплексе заложена и реализована идея проектирования «сверху вниз», т.е. начиная от ввода модели проектируемого изделия и кончая выпуском конструкторско-технологической документации, подготовкой управляющей информации для станков с ЧПУ, координатографов и фотоплоттеров. Преимущества такого подхода очевидны: на 3D-модели выявляются ошибки, допущенные при конструировании, что достаточно трудно обнаружить по трем проекциям, сокращается время создания чертежной документации, не требуется вводить повторно информацию для моделирования процессов обработки на станках с ЧПУ и т.п.

Помимо возможности проектирования «сверху вниз» комплекс «ГРАФИКА-81» имеет следующие отличительные особенности:

– модульное построение, возможность использования отдельного набора программных модулей для решения конкретных задач пользователя;

– рациональная структурная организация программных средств комплекса, что позволяет эффективно работать на сравнительно простых технических средствах (минимальный объем требуемой оперативной памяти 600 кбайт, операционная система MS DOS) или экономить память и повысить быстродействие на других технических средствах;

– информационная совместимость с другими системами по форматам DXF и IGES;

– наличие комбинированного способа создания объемных геометрических моделей (твердотельных, поверхностных и 2,5D);

– наличие встроенных средств для создания гипертекстовых систем, с использованием которых написаны инструкции пользователю и разделы HELP;

– использование компактных структур данных в системах комплекса, что позволило, например, для моделей на плоскости сократить объем занимаемой памяти в 2 раза, а для объемных моделей – в 20 раз по сравнению с аналогами, имеющимися на российском рынке;

– возможность переноса программного обеспечения (ПО) на различные платформы и создание интерфейсов по требованию заказчиков.

Комплекс предназначен для автоматизации проектно-конструк­торских работ, выпуска чертежной документации, создания объемных геометрических моделей изделий, в том числе кинематических, моделирования процессов обработки деталей и подготовки управляющей информации для станков с ЧПУ.

Комплекс в свой состав включает систему геометрического моделирования и выпуска конструкторско-технологической документации «ГРАФИКА-81-2D», систему объемного геометрического моделирования «ГРАФИКА-81-3D», систему трассировки соединений на принципиальных схемах и печатных платах «ГРАФИКА-81-ТР», систему для создания гипертекста «ГРАФИКА-81-ГТ». В комплекс включена система для подготовки управляющей информации для станков с ЧПУ.

Система «ГРАФИКА-81-2D» позволяет:

¨ создавать сложные графические объекты из примитивов (точек, линий, дуг, сплайнов и т.п.);

¨ редактировать построенные объекты (удалять, размножать, переносить, изменять масштаб и т.д.); редактирование возможно на уровне графических примитивов и на уровне блоков изображений, рассматриваемых как единое целое;

¨ создавать и вести библиотеки различного типа (пользователю могут быть поставлены уже созданные библиотеки для различных областей применения);

¨ автоматически получать спецификации на чертежах;

¨ получать чертежи на плоттерах и матричных принтерах различных типов.

На рис. 8.2 приведен пример создания чертежной документации на детали типа тел вращения. Для такого типа деталей создана параметрическая база данных отдельных элементов (конические валы, резьбы, скругления, фаски, подшипники и т.п.). Использование этой базы данных позволяет ускорить процесс выпуска чертежной документации и подготовки управляющей информации для станков с ЧПУ.

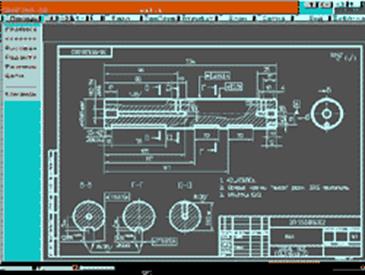

Рис. 8.2. Пример создания чертежной документации
на детали типа тел вращения

Cистема «ГРАФИКА-81-3D» обеспечивает пространственное моделирование конструкций и моделирование процессов обработки деталей на станках с ЧПУ.

Система позволяет проставлять размеры на пространственных схемах, производить расчет массоинерционных характеристик, решать задачи отсечения 3-мер­ных объектов произвольной плоскостью, склеивания 3-мерных объектов, операции объединения, пересечения и разности 3-мерных объектов.

С использованием системы были созданы объемные модели внешнего облика всех модулей орбитальной станции МИР, объемная кинематическая модель и компьютерный фильм ФЕРМЫ-3. На рис. 8.3 показан фрагмент объемной геометрической модели орбитальной станции «МИР».

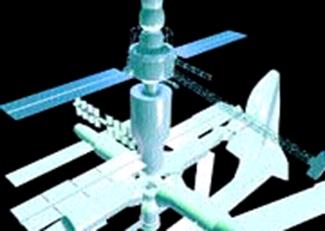

Рис. 8.3. Фрагмент объемной геометрической модели
орбитальной станции «МИР»

Комплекс «ГРАФИКА-81» эксплуатируется на ряде заводов по ремонту нефтебурового оборудования для выпуска конструкторско-технологической документации и подготовки управляющей информации для станков с ЧПУ. Комплекс применяется также для объемного геометрического моделирования крупногабаритных космических конструкций.
