Кострома 2006

ОГЛАВЛЕНИЕ

ОГЛАВЛЕНИЕ. 2

ВВЕДЕНИЕ. 3

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ. 4

ИСХОДНЫЕ ДАННЫЕ. 5

РАСЧЁТ ВОДОСНАБЖЕНИЯ ПОСЁЛКА. 6

ОПРЕДЕЛЕНИЕ РАСЧЁТНЫХ РАСХОДОВ ПОТРЕБИТЕЛЕЙ. 6

РАСЧЁТ ВОДОПРОВОДНОЙ СЕТИ. 7

. ОПРЕДЕЛЕНИЕ РАСЧЁТНЫХ РАСХОДОВ НА УЧАСТКАХ ВОДОПРОВОДНОЙ СЕТИ. 7

РАСПРЕДЕЛЕНИЕ ВОДЫ В КОЛЬЦЕ. 8

ОПРЕДЕЛЕНИЕ ДИАМЕТРОВ ТРУБ, СКОРОСТИ И ПОТЕРЬ НАПОРА. 9

УВЯЗКА КОЛЬЦЕВОГО УЧАСТКА СЕТИ. 10

РАСЧЁТ МАГИСТРАЛИ. 11

РАСЧЁТ ВЫСОТЫ И ЁМКОСТИ БАКА ВОДОНАПОРНОЙ БАШНИ. 13

Распределение хозяйственно–питьевых расходов воды в населенных пунктах и бытовых учреждениях по часам суток, % от суточного максимального водопотребления 15

Интегральный график водопотребления поселка и работы насосной станции. Ошибка! Закладка не определена.

РАСЧЁТ ПРОСТЫХ И СЛОЖНЫХ ОТВЕТВЛЕНИЙ. 17

РАСЧЁТ НАСОСНОЙ УСТАНОВКИ. 19

ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ НАСОСА. 19

ОПРЕДЕЛЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ НАСОСА. 19

ОПРЕДЕЛЕНИЕ НАПОРА. 19

ОПРЕДЕЛЕНИЕ ПОТЕРЬ НАПОРА. 20

ВЫБОР НАСОСА ДЛЯ НАСОСНОЙ УСТАНОВКИ. 22

ОПРЕДЕЛЕНИЕ РАБОЧЕЙ ТОЧКИ НАСОСА. 22

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ОБТОЧКИ КОЛЕСА И МОЩНОСТИ НАСОСА. 22

ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ. 22

ВВЕДЕНИЕ

Система водоснабжения представляет собой комплекс взаимосвязанных сооружений, предназначенных для обеспечения потребностей в воде сельскохозяйственного посёлка и входящих в его состав предприятий. Её задачи – получать воду из природного источника, улучшать её качество в соответствии с требованиями потребителей, транспортировать к потребителям и подавать ко всем заданным точкам отбора. В точках отбора должны быть обеспечены заданные давления в трубах водопроводной сети.

По основному назначению воды системы водоснабжения подразделяют на хозяйственно-питьевые, производственные и противопожарные.

Хозяйственно-питьевые системы водоснабжения предназначены для удовлетворения питьевых, хозяйственно-бытовых и санитарно-гигиенических нужд населения. Эти системы должны подавать воду высокого (питьевого) качества.

Производственные системы водоснабжения обеспечивают водой различные производственные объекты. Например, в сельском хозяйстве – снабжение водой животноводческих комплексов и ферм, теплиц, ремонтных мастерских, предприятий по переработке сельскохозяйственной продукции и т. п. Качество воды, подаваемой этим системам, определяется требованиями производства.

Противопожарные системы водоснабжения предназначены для подачи воды на тушение пожаров. В сельском хозяйстве системы водоснабжения чаще строят объединёнными, то есть одна система водоснабжения удовлетворяет хозяйственно-питьевые, производственные и противопожарные нужды.

Для проектирования системы водоснабжения и последующей её эксплуатации необходимо знать количество потребляемой воды и режим её потребления. Объём водопотребления устанавливается по числу потребителей. При расчёте водопотребления учитывают также расход воды на полив улиц и зелёных насаждений, на технические нужды производства. В нормы водопотребления входят все расходы воды на хозяйственно-питьевые нужды в жилых и общественных зданиях и коммунальных учреждениях, обслуживающих жителей данного населённого пункта.

Нормы расхода воды животными зависит от условий содержания и оборудования животноводческих помещений.

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

Q_ср.сут – среднесуточное потребление воды, м³/сут;

Q_max.сут – расход воды в сутки с максимальным

водопотреблением, м³/сут;

Q_{ср. ч} – среднечасовое потребление воды, м³/ч;

Q_max.ч – расход воды в час наибольшего водопотребления, м³/ч;

q_уд – удельный путевой расход, л/с × м;

q_к – количество воды, входящей в кольцевой участок, л/с;

q_пож – расход воды на противопожарные нужды, л/с;

q_пут – путевой расход, л/с;

Dq – поправочный расход, л/с;

К_сут – коэффициент суточной неравномерности;

К_ч – коэффициент часовой неравномерности;

Н_св – свободный напор, м;

Н_г – геометрическая высота подъема воды, м;

h – потери напора, м;

∆h – неувязка кольцевого участка, м;

d – диаметр трубы, м;

υ – скорость движения воды в трубе, м/с;

i – гидравлический уклон;

А – удельное сопротивление трубы, с²/м⁶;

Z – геодезическая отметка, м;

W_б – объем водонапорной башни, м³;

H_б – высота водонапорной башни, м;

ВБ – водонапорная башня;

ВС – водопроводная сеть;

1-2, 2-3, 2-7 и т.д. – участки водопроводной сети;

А – вид потребителя (автомобили);

h_вс – потери напора на линии всасывания, м;

h_н – потери напора на линии нагнетания, м;

d – диаметр трубы, м;

υ – скорость движения воды в трубе, м/с;

i – гидравлический уклон;

ρ – плотность жидкости, кг/м³;

l_вс, l_н – длина линий всасывания и нагнетания, м;

А – удельное сопротивление трубы, с²/м⁶;

А_н – характеристика трубопроводов насосной станции, с²/м⁵;

ν – кинематическая вязкость, м²/с;

Z – геодезическая отметка, м;

Z_к – уровень воды в колодце, м;

Z_н – геодезическая отметка установки насоса, м;

Z_б – геодезическая отметка подошвы ВБ, м;

H_б – высота водонапорной башни, м;

ВБ – водонапорная башня;

ВС – водопроводная сеть;

∆ – абсолютная шероховатость, м;

R_е – критерий (число) Рейнольдса;

Q – расход (производительность) насоса, м³/ч;

H – напор насоса, м;

η – к.п.д. насосной установки;

λ – коэффициент гидравлического сопротивления трения;

ζ – коэффициент местного сопротивления;

N – мощность, кВт;

ω – площадь "живого сечения", м²

ИСХОДНЫЕ ДАННЫЕ

Число жителей: 2300

Этажность: 4

Степень благоустройства: 1

Количество автомобилей: 21

Длины участков, м
L0-1	L1-2	L2-3	L2-4	L5-3	L6-7	L4-5	L3-6

Геодезические отметки, м
ZД.Т.	ZВ.Б.	ZК	Zн.с.

Длины участков насосной станции, м
L (всасывания)	L (нагнетания)

Схема водопроводной сети:

РАСЧЁТ ВОДОСНАБЖЕНИЯ ПОСЁЛКА.

ОПРЕДЕЛЕНИЕ РАСЧЁТНЫХ РАСХОДОВ ПОТРЕБИТЕЛЕЙ

Средние нормы водопотребления на:
1-го жителя
1 автомобиль

А) Среднесуточный расход:

Б) Расчетный расход в сутки наибольшего водопотребления:

Следует принимать для коммунального сектора и животноводческого комплекса К _{сут. max}» 1,3.

В) Расчетный расход воды в час наибольшего водопотребления:

K_ч. – коэффициент часовой неравномерности, который следует определять по формуле:

α – коэффициент, учитывающий степень благоустройства, изменяется в пределах от 1,2 – 1,4. Чем выше степень благоустройства, тем выбирают меньшее значение;

β – коэффициент, учитывающий число жителей (Приложение 2).

Г) Расчетное значение часового расхода переведём из м³/ч в л/с по формуле:

q=10,075+0,133=10,208

Определение расчетных суточных расходов воды:

Водопотребитель	Число единиц	Норма (удельное водопотребление), q, л/с	Средний суточный расход воды Qср.сут, м³/сут	Расчетный расход воды в сутки наибольшего водопотребления Qсут.max, м³/сут
Жители		10,075		388,7
Автомобили		0,133	2,94	3,822

РАСЧЁТ ВОДОПРОВОДНОЙ СЕТИ

ОПРЕДЕЛЕНИЕ РАСЧЁТНЫХ РАСХОДОВ НА УЧАСТКАХ ВОДОПРОВОДНОЙ СЕТИ

А) Определяем удельный расход:

Б) Путевой расход для каждого участка:

В) Расход воды в узлах сети:

Г) Определяем расчетные расходы на участках (ответвлениях):

Д) Определяем количество воды, поступающей в кольцо:

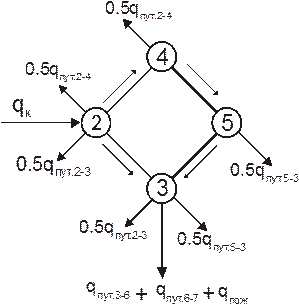

2.2 РАСПРЕДЕЛЕНИЕ ВОДЫ В КОЛЬЦЕ.

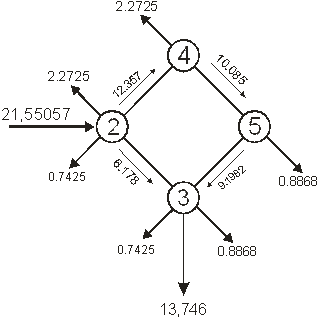

qк поступающей в кольцо разделим в точке 2, как 2/1, причём больший расход направим по участку 2-4-5-3. Из расхода, поступающего в узел 2 извлекается половина путевого расхода q_{пут. 2–4} и половину путевого расходаq_пут.2–3.Остаток, равный q_к–0,5 q_{пут. 2–3}–0,5 q_{пут. 2–7} делится на 3 и 1/3 направляется к узлу 3,а 2/3 – к узлу4. Далее распределение воды в узле 3: из расхода (q_к–0,5 q_{пут. 2–3}–0,5 q_{пут. 2–4})/3 извлекается половина q_{пут. 2–3}. Узел 4: из расхода 2*(q_к–0,5 q_{пут. 2–3}–0,5 q_{пут. 2–4})/3 извлекается половина q_{пут. 2–4}. Узел 5: из расхода (2*(q_к–0,5 q_{пут. 2–3}– q_{пут. 2–4})/3)- 0,5q_{пут. 2–3} извлекается половина q_{пут. 5–3}). Далее расход поступает в узел 3.

2.3 ОПРЕДЕЛЕНИЕ ДИАМЕТРОВ ТРУБ, СКОРОСТИ И ПОТЕРЬ НАПОРА.

А) Определим диаметр трубы по формуле:

где q – расчетный расход на рассматриваемом участке, м³/с;

v_эк – экономичная скорость движения воды в трубе (1 м/с).

м

м

м

Б) Вычисленный по формуле диаметр приведём к большему стандартному значению диаметра. Для выбранного диаметра определяем удельное сопротивление А.

м А=86,22

м А=1167

м А=86,22

м А=86,22

Трубы стальные водогазопроводные

В) Уточним действительную скорость.

м/с

м/с

м/с

м/с

Д) Т.к. v_д < 1,2 м/с, выбираем К_п – поправочный коэффициент к значениям А.

Потери напора на каждом участке водопроводной сети определяем по формуле:

где К_п – поправочный коэффициент;

А – удельное сопротивление трубы, с ;

q – расчетный расход на участке, м³/с;

l – длина участка, м.

м

м

м

м

2.4 УВЯЗКА КОЛЬЦЕВОГО УЧАСТКА СЕТИ

Допускается неувязка сети Dh £ 0,5м. Если же этого не происходит, то проводят увязку кольцевого участка сети.

м

м, следовательно кольцо увязано

3 РАСЧЁТ МАГИСТРАЛИ

А) Магистраль – это часть водопроводной сети от ВБ до диктующей точки (наиболее удаленной). Если же диктующая точка не задана, то магистраль выбирают из соображений, чтобы потери напора от ВБ до конца магистрали были максимальными. Это наиболее протяженный и нагруженный (по расходу) участок сети. Тогда диктующей точкой будет последняя точка магистрали.

м

м

м

м

м

м

м

Б) Вычисленный по формуле диаметр приводим к большему стандартному значению диаметра.

Стальные электросварные (ГОСТ 10704–76 и ГОСТ8696–74)

Уточняем действительную скорость.

м А=30,65

м А=33,94

м А=86,22

м А=86,22

м А=86,22

м А=86,22

м А=86,22

м А=1167

В)

м/с

м/с

м/с

м/с

м/с

м/с

м/с

Г)

Д)

м

м

м

м

м

м

м

Потери на отдельных участках суммируют и получают общие потери напора по длине магистрали:

Потери напора в местных сопротивлениях не рассчитываются. Их учитывают в размере 10% от суммарных потерь по длине.

Общие потери составляют:

м

4. РАСЧЁТ ВЫСОТЫ И ЁМКОСТИ БАКА ВОДОНАПОРНОЙ БАШНИ.

Высоту водонапорной башни (до дна бака) определим по формуле:

где H_г – геометрическая высота подъема воды, м;

Н_св – свободный напор, м;

h – общие потери напора по длине магистрали, м.

Геометрическая высота подъема воды определяется по формуле:

где z_дт – отметка геодезического уровня диктующей точки, м;

z_вб – отметка геодезического уровня у ВБ, м.

м

Свободный напор зависит от этажности жилой застройки:

где m – количество этажей.

м

м

Объем бака водонапорной башни рассчитывается по формуле:

где W_p –, регулирующий объем, м ,

где a, b – максимальные разности ординат интегральных графиков подачи и потребления соответственно по избытку и недостатку, % от расчетного суточного расхода воды;

W_н.п.з. – неприкосновенный противопожарный запас воды, м ³.

Т.к. максимальный суточный расход производственных потребителей составляет менее 3% от максимального суточного расхода на хозяйственно–питьевые нужды, то интегральный график водопотребления строится только для населенного пункта.

(5,07/633,75)*100=0,8%

Определяем Qсут.макс(%). по формуле:

, где К –коэффицент часовой неравномнрности

(%), где т.к. qатп не учитывается, то

Распределение хозяйственно–питьевых расходов воды в населенных
пунктах и бытовых учреждениях по часам суток, % от суточного
максимального водопотребления

Часы суток	Населенные пункты	Qсут.max., %	∑Qсут.max %
Коэффициент часовой неравномерности водопотребления Кж
0–1	1,56		1,56
1–2	0,69		2,25
2–3	0,53		2,78
3–4	0,69		3,47
4–5	0,74		4,21
5–6	1,91		6,12
6–7	5,38		11,5
7–8	5,73		17,23
8–9	7,81		25,04
9–10	7,46		32,5
10–11	6,07		38,57
11–12	5,03		43,6
12–13	3,3		46,9
13–14	3,95		50,85
14–15	2,6		53,45
15–16	3,64		57,09
16–17	4,34		61,43
17–18	3,99		65,42
18–19	4,69		70,11
19–20	6,42		76,53
20–21	7,11		83,64
21–22	8,33		92,97
22–23	4,77		97,74
23–24	2,26

Для определения a, b строим интегральный график водопотребления населенного пункта и график работы насосной станции.

Неприкосновенный 10–ти минутный противопожарный запас воды в баке водонапорной башни:

где t – продолжительность тушения пожара из башни, мин, t = 10 мин;

q_пож. – принятый при расчете сети расчетный расход воды на тушение пожара, м³/с.
