Обдирка зеркала

Установив заготовку на шлифовальном станке, насыплем на нее примерно с половину чайной ложки

Рис. 10. Обдирка 110- миллиметрового зеркала кольцом на поворотном станке.

грубого абразива No 25--No 20 и смочим его водой. Взяв в правую руку кольцевой шлифовальник и придерживая левой рукой доску, проведем первый штрих кольцом (рис. 10). Начинаем штрих с края заготовки и ведем кольцо до другого ее края, следя за тем, чтобы шлифовальник выходил за край заготовки не более чем на 5 мм. Сделав два-три штриха, повернем доску с заготовкой примерно на 15--300, после чего снова сделаем 2--3 штриха (рис. 11). Обдирку ведем с большим давлением на шлифовальник. Полный штрих -- движение от одного края до другого займет примерно полсекунды. Для зеркала диаметром около 150 мм скорость обдирки составит примерно 120 штрихов в минуту, Поворачивая столик с закрепленной на нем заготовкой зеркала на 300 после каждых двух штрихов, мы повернем его полностью на 3600 за 12 секунд. Это вполне подходящая скорость вращения заготовки при ручной обработке.

коре после начала обдирки громкий хруст сменится на легкое шипение. Это значит, что абразив измельчился, и его надо заменить на новую порцию. Равномерно распределив абразив по поверхности, снова смочим его, не скупясь на воду. Во время обдирки абразив срабатывается довольно быстро и расходуется его сравнительно много. Довольно скоро заготовка покроется достаточно толстым слоем сработанного абразива, который будет мешать. Сотрем тряпкой сработанный абразив и продолжим обдирку.

Если через 20--30 минут непрерывной работы снять заготовку и к матовой поверхности приложить металлическую линейку с ровным без зазубрин краем, то можно заметить, что между линейкой и зеркалом образовался просвет. Линейка опирается на края заготовки, а центр заготовки заметно "провис". Это означает, что поверхность заготовки принимает вогнутую форму. Теперь надо замерить фокусное расстояние этого, пока еще очень несовершенного, зеркала. Обильно смочим зеркало водой и попробуем поймать солнечный зайчик от смоченной поверхности. Повернем зеркало мокрой (рабочей) стороной к Солнцу, примерно перпендикулярно к падающим лучам. На стену, где расположено окно, направим зайчик, и, приближая или удаляя зеркало от стены, постараемся добиться того, чтобы зайчик стал как можно меньше и ярче. Добившись наименьшего диаметра зайчика, измерим расстояние от зеркала до стены с помощью достаточно длинной, разделенной на сантиметры палки. Это

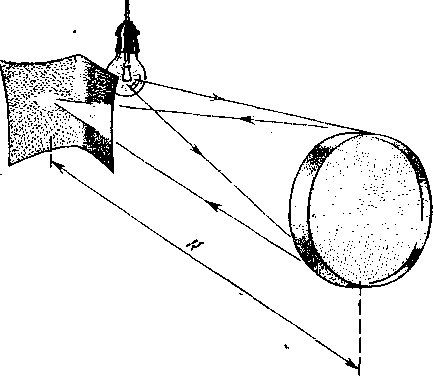

Рис. 12. Определение радиуса кривизны мокрого зеркала.

и будет фокусное расстояние зеркала. В ходе тонкой шлифовки и полировки это фокусное расстояние может слегка измениться, но в основном оно задается во время обдирки. Чем больше глубина вогнутой поверхности зеркала (эта глубина в центре заготовки называется стрелкой кривизны), тем короче фокусное расстояние. Кстати говоря, радиус кривизны зеркала в два раза больше его фокусного расстояния.

В пасмурные дни поступим иначе: рядом с яркой лампой установим экран так, чтобы он был защищен от прямого света лампы. Устанавливаем зеркало так, чтобы зайчик света падал на экран (рис. 12). Приближая или удаляя зеркало от экрана, добиваемся того, чтобы зайчик света стал маленьким и принял форму волоска лампы. Добившись максимальной резкости, измерим расстояние от зеркала до экрана. Если экран и лампа одинаково удалены от зеркала, то это расстояние и есть радиус кривизны зеркала, который в свою очередь равен двум фокусным расстояниям. Делим расстояние от зеркала до экрана пополам и получаем величину фокусного расстояния зеркала.

Фокусное расстояние можно измерить и другим способом. Измерим просвет между зеркалом и прямолинейным краем металлической линейки (стрелку кривизны). Для этого нарежем неширокие (5 мм) полоски бумаги, например тетрадной. Сложим 20--30 полосок стопкой и измерим толщину стопки, плотно сжав ее. Разделив толщину стопки на число бумажек, получим толщину каждой бумажки. Подкладывая бумажки в центре зеркала, будем время от времени прикладывать линейку до тех пор, пока линейка не ляжет плотно на бумажки. После этого, умножив число полосок на толщину одной полоски, получим величину стрелки прогиба поверхности зеркала, а затем и фокусное расстояние по формуле

где R -- радиус кривизны зеркала, D -- диаметр зеркала, х -- стрелка кривизны.

Если на первых порах точность определения фокусного расстояния описанным методом приблизительно равна точности "мокрого" метода и составляет примерно мм, то при переходе к тонкой шлифовке точность непосредственного измерения фокуса смоченного зеркала резко возрастает. На последних стадиях шлифовки эта точность составляет мм.
