Перспективный масштаб высот
|
|
|
|
Перспективный масштаб широт
- масштаб, построенный на прямой, параллельной основанию картины.
Правило. Для построения перспективного масштаба широт натуральные отрезки с основания картины переносят на заданную прямую с помощью линий переноса, точкой схода которых на горизонте может быть любая точка, в том числе и главная.
- Обратная задача
Правило. Для определения натуральной величины отрезка на прямой широт через его концы и главную или любую точку схода на горизонте проводят линии переноса, которые на основании картины определяют натуральную величину искомого отрезка.

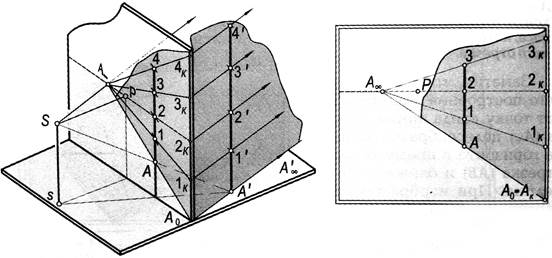

- масштаб, построенный на прямой, перпендикулярной к предметной плоскости, называется масштабом высот.
Правило. Для построения перспективного масштаба высот натуральные отрезки откладывают на картинном следе вертикальной плоскости, в которую заключают заданную прямую. Затем переносят их с помощью горизонтальных линий переноса, точка схода которых является предельная точка предметного следа этой плоскости.
- Обратная задача
Правило. Для определения натуральной величины вертикального отрезка, заданного на картине, его заключают в вертикальную плоскость. Затем через его концы и предельную точку предметного следа проводят горизонтальные линии переноса до пересечения с картинным следом плоскости. Расстояние между точками их пересечения определит натуральную величину этого отрезка.
|
|
|
|
|
