Сети Ethernet на основе витой пары

Строение кабеля на основе витой папы

и его применение в построении сетей

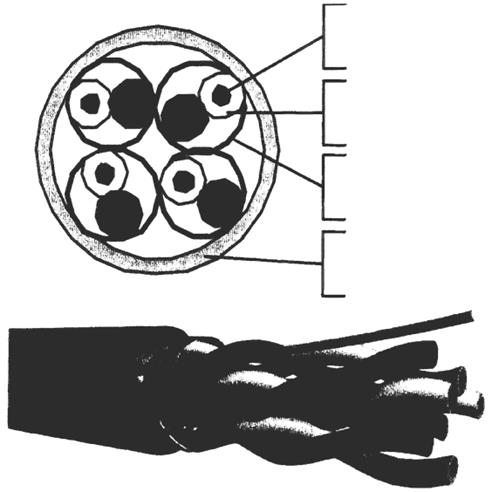

Рис. 7.1. Строение кабеля на основе витой пары.

Ø CMR (Common Mode Rejection)

Ø Неэкранированная витая пара (unshielded twisted pair UTP)

Ø Экранированная витая пара (shielded twisted pair STP)

Ø Фольгированная витая пара (FTP)

Категория	Максимальная несущая частота, MHz	Разрабатывалась для технологий	Год принятия стандарта	Комментарии
	0.1	Передача голоса	19 век	Не используется в сетях передачи данных
		Token Ring 4 Mb/s		Устарела.
		Ethernet 10BaseT		Макс, число инсталляций на данный момент. Шаг скрутки - 3 витка на дюйм.
		Token Ring 16 Mb/s		Используются редко.
		Fast Ethernet 100BaseTX		На использование этого кабеля опирается подавляющее большинство высокоскоростных стандартов.
5е		Gigabit Ethernet 1000BaseTX		Улучшенная версия категории 5. Увеличена полоса пропускания.
		Gigabit Ethernet 1000BaseTX		Для поддержки высокоскоростных протоколов на отрезках кабеля большей длины. В настоящий момент находятся в стадии разработки.

Таблица 7.1. Категоризация витой пары по Е1АД1А 568.

Строение для соединителей на основе витой пары

Рис. 7.2. Строение вилки для кабеля на основе витой пары.

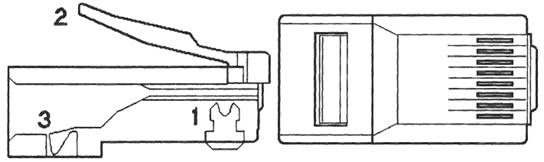

Рис. 7.3. Вид вилки с боку и со стороны контактов.

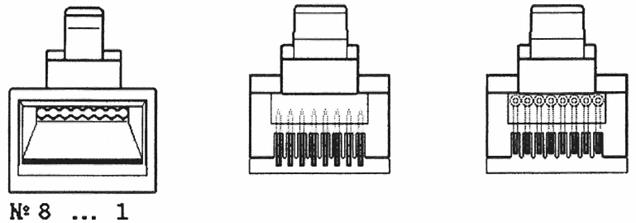

Рис. 7.4. Вид вилки со стороны кабеля и спереди обжатой и необжатой вилки.

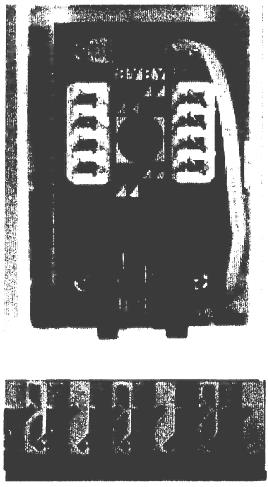

Розетки тип: LSA+, SI 10

Розетка для установки на сетку, вид в профиль.

Ø Тип LSA+

Ø Тип S110

Инструмент для Работы с кабелем на основе витой ПЭРЫ

1. Инструмент для снятия изоляции с кабеля на основе витой пары (stripping tool)

2. Инструмент для обжимки вилок RJ-45 (crimping tool)

3. Инструмент для разводки розеток типа KRONE, типа 110 (punch tool)

Внутреннее строение портов сетевых устройств

MDI (Media Dependent Interface)

MDI-X

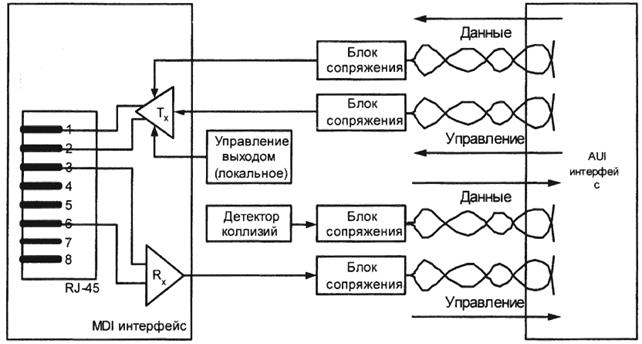

Рис. 7.7. Строение интерфейса MDI.

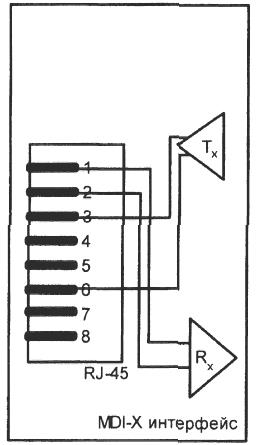

Рис. 7.8. Строение интерфейса MDI-X.

Соединение портов сетевых устройств при помоши кабельной проводки

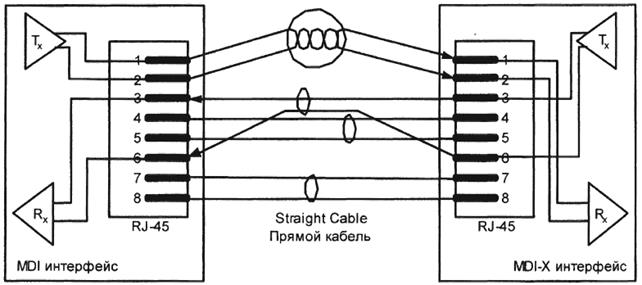

Рис. 7.9. Соединение интерфейсов MDI и MDI-X.

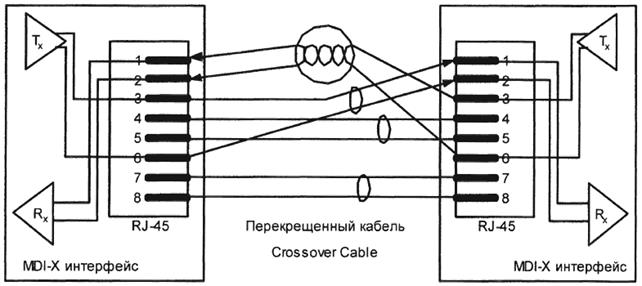

Рис. 7.10. Соединение одинаковых интерфейсов.

Интерфейс 1.	Интерфейс 2.	Тип кабеля

Таблица. 7.2 Соединение портов сетевых устройств.

Построение сети по технологиям 10BaseT, 100BaseTX, 100BaseT4, 1000BaseT

Технология Ethernet	Категория витой пары	Используемые пары
10BaseT
100BaseTX
100BaseT4
100BaseT2
lOOOBaseT

Таблица 7.3. Использование витой пары в технологиях Ethernet.

Подключение контактов к соединителям по стандарту EIA/TIA 568

EIA/TZA 568 A	EIA/TXA 568 В
# контакта	Цвет	# контакта	Цвет

Таблица 7.4. Разводка кабелей по стандарту EIA/TIA 568

Подключение компьютера к сети на основе витой пары

Интерфейс 1.	Интерфейс 2.	Тип кабеля	Разводка контактов кабеля
	MDI		MDI-X	Straight
	MDI		MDI	Crossover
	MOI-X		MDI-X	Crossover

Таблица 7.5. Соединение портов сетевых устройств.

Автоопределение среды

Ø (Autonegottatlon, N-Way)

· l0BaseT Half Duplex

· l0BaseT Full Duplex

· 100BaseTX Half Duplex

· 100BaseT4

· 100BaseTX Full Duplex

· l000BaseT
