Примеры. 1 Схема розміщення елементів фундаментів і фундаментних балок

Приклади

1 Схема розміщення елементів фундаментів і фундаментних балок.

2 Схема розміщення блоків стін підвалу (роз-гортка блочних стін підвалу).

3 Схема розміщення колон, зв'язок по колонах, підкранових балок.

4 Схема розміщення ферм (балок).

5 Схема розміщення панелей стін і перегоро­док.

5.3.3 Схему розміщення виконують у ви­гляді планів, фасадів або розрізів відповідних конструкцій зі спрощеним зображенням еле­ментів.

5.3.4 На схему розміщення наносять:

а) координаційні осі будинку (споруди), розміри, які визначають відстань між ними і між крайніми осями, розмірну прив'язку осей або поверхонь елементів конструкцій до коор­динаційних осей будинків (споруд) або, при необхідності, до інших елементів конструкцій, інші необхідні розміри;

б) відмітки найбільш характерних рівней елементів конструкцій;

в) позиції (марки) елементів конструкцій;

г) позначення вузлів і фрагментів;

д) дані про допустимі монтажні наванта­ження.

5.3.5 Однакові позиції (марки) послідовно розміщених елементів конструкцій на схемі розміщення допускається наносити тільки по кінцях ряду, вказуючи кількість позицій.

5.3.6 Схему розміщення панелей стін при багатоярусному розміщенні панелей в межах поверху виконують в площині стін на виді при однорядному розміщенні - в плані.

5.3.7 В найменуванні схем розміщення, при необхідності, наводять дані, які визначають положення конструкції в будинку (споруді). Допускається схемам розміщення надавати порядкові номери.

Приклад - Схема розміщення елементів перекриття на відм. 7,200 між осями 1-15, В-Г (схема 1).

5.3.8 На схемі розміщення наносять поз­начки для встановлення в проектне положення елементів конструкцій, які мають несиметрич­не розміщення закладних виробів та інші від­мітні ознаки.

5.3.2 Схему расположения выполняют для каждой группы элементов конструкций, свя­занных условиями и последовательностью производства строительных работ.

1 Схема расположения элементов фундамен­тов и фундаментных балок.

2 Схема расположения блоков стен подвала (развертка блочных стен подвала).

3 Схема расположения колонн, связей по ко­лоннам, подкрановых балок.

4 Схема расположения ферм (балок).

5 Схема расположения панелей стен и перего­родок.

5.3.3 Схему расположения выполняют в виде планов, фасадов или разрезов соответст­вующих конструкций с упрощенным изобра­жением элементов.

5.3.4 На схему расположения наносят:

а) координационные оси здания (сооруже­ния), размеры, определяющие расстояния между ними и между крайними осями, размерную привязку осей или поверхностей элементов конструкций к координационным осям здания (сооружения) или, в необходимых случаях, к другим элементам конструкций, другие необ­ходимые размеры;

б) отметки наиболее характерных уровней элементов конструкций;

в) позиции (марки) элементов конструкций;

г) обозначения узлов и фрагментов;

д) данные о допустимых монтажных на­грузках.

5.3.5 Одинаковые позиции (марки) после­довательно расположенных элементов конст­рукций на схеме расположения допускается наносить только по концам ряда с указанием количества позиций.

5.3.6 Схему расположения панелей стен при многоярусном расположении панелей в преде­лах этажа выполняют в плоскости стен на виде, при однорядном расположении - в плане.

5.3.7 В наименовании схем расположения, при необходимости, приводят сведения, опре­деляющие положение конструкции в здании (сооружении). Допускается схемам располо­жения присваивать порядковые номера.

Пример - Схема расположения элементов перекрытия на отм. 7,200 между осями 1-15, В-Г (схема 1).

5.3.8 На схеме расположения наносят мет­ки для установки в проектное положение эле­ментов конструкций, имеющих несимметрич­ное расположение закладных изделий и другие отличительные признаки.

ДСТУ Б А.2.4-7-95 (ГОСТ 21.501-93) с.9

Приклади виконання схем розміщення елементів збірних конструкцій наведені в до­датку Л.

5.3.9 Якщо монолітна залізобетонна кон­струкція складається із декількох елементів (балок, плит і т.ін.), на кожний із яких викону­ють окремі схеми армування, то цим елемен­там надають позиційні позначення або марки згідно з рисунком 1.

Примеры выполнения схем расположения элементов сборных конструкций приведены в приложении Л.

5.3.9 Если монолитная железобетонная конструкция состоит из нескольких элементов (балок, плит и др.), на каждый из которых выполняют отдельные схемы армирования, то этим элементам присваивают позиционные обозначения или марки в соответствии с ри­сунком 1.

Рисунок 1

5.3.10 В технічних вимогах до схеми роз­міщення, при необхідності, наводять вказівки про порядок монтажу, замонолічування швів, вимоги до монтажних з'єднань.

5.3.11 Робочі креслення арматурних і за­кладних виробів, розроблених для монолітних залізобетонних конструкцій як самостійні до­кументи, в склад основного комплекту робо­чих креслень не включають, а записують в ві-домість документів, що додаються і на які роблять посилання, в розділ "Документи, що додаються".

5.3.12 На схему армування монолітної залізобетонної конструкції наносять:

а) координаційні осі будинку (споруди);

б) контури конструкцій - суцільною товс­тою основною лінією;

в) розміри, які визначають положення ар­матурних і закладних виробів та товщину за­хисного шару бетону. Арматурні і закладні вироби на схемі зображають дуже товстою суцільною лінією.

5.3.10 В технических требованиях к схеме расположения, при необходимости, приводят указания о порядке монтажа, замоноличивания швов, требования к монтажным соединениям.

5.3.11 Рабочие чертежи арматурных и за­кладных изделий, разработанные для моно­литных железобетонных конструкций в качес­тве самостоятельных документов, в состав основного комплекта рабочих чертежей не включают, а записывают в ведомость ссылоч­ных и прилагаемых документов в раздел "При­лагаемые документы".

5.3.12 На схему армирования монолитной железобетонной конструкции наносят:

а) координационные оси здания (соору­жения);

б) контуры конструкций - сплошной тол­стой основной линией;

в) размеры, определяющие положение ар­матурных и закладных изделий и толщину за­щитного слоя бетона. Арматурные и заклад­ные изделия на схеме изображают очень толс­той сплошной линией.

ДСТУ Б А.2.4-7-95 (ГОСТ 21.501 -93) с.10

При необхідності на схемі вказують фік­сатори для забезпечення проектного положен­ня арматури.

5.3.13 На схемі армування використову­ють такі спрощення:

а) каркаси і сітки зображують контуром згідно з рисунком 2;

б) для забезпечення правильної установки в проектне положення несиметричних карка­сів і сіток вказують тільки їх характерні особ­ливості (діаметр стержнів, які відрізняються за діаметром, і т.ін.) згідно з рисунком 3;

При необходимости на схеме указывают фиксаторы для обеспечения проектного поло­жения арматуры.

5.3.13 На схеме армирования применяют следующие упрощения:

а) каркасы и сетки изображают контуром в соответствии с рисунком 2;

б) для обеспечения правильной установки в проектное положение несимметричных кар­касов и сеток указывают только их характер­ные особенности (диаметр отличающихся по диаметру стержней и др.) в соответствии с ри­сунком 3;

Рисунок 2 Рисунок З

в) якщо залізобетонна конструкція має де­кілька ділянок з рівномірно розміщеними од­наковими каркасами або сітками, то їх кон­тури наносять на одній із ділянок, вказуючи номери позицій і в дужках - число виробів цієї позиції. На інших ділянках проставляють тіль­ки позиції, і в дужках - число виробів цієї позиції згідно з рисунком 4;

в) если железобетонная конструкция имеет несколько участков с равномерно располо­женными одинаковыми каркасами или сетка­ми, то их контуры наносят на одном из участ­ков, указывая номера позиций и в скобках - число изделий этой позиции. На остальных участках проставляют только позиции и в скобках - число изделий этой позиции в соот­ветствии с рисунком 4;

Рисунок 4

ДСТУ Б А.2.4-7-95 (ГОСТ 21.501-93) с.11

г) на ділянках з окремими стержнями, які розміщені на рівних відстанях, зображують один стержень із зазначенням на полиці -лінії виноски його позиції, а під полицею лінії - виноски - крок стержнів згідно з рисунком 5.

г) на участках с отдельными стержнями, расположенными на равных расстояниях, изо­бражают один стержень с указанием на полке - линии выноски его позиции, а под полкой -выноски - шаг стержней в соответствии с рисунком 5.

Розподільну арматуру (поз.6) укладати в межах поз.1 і 2 знизу, в межах поз.3-5 - зверху.

Распределительную ар­матуру (поз.6) уклады­вать в пределах поз.1 и 2 понизу, в пределах поз. 3-5 - поверху.

Рисунок 5

Якщо крок стержнів не нормується, то біля позначення стержнів вказують в дужках число стержнів згідно з рисунком 6;

Если шаг стержней не нормируется, то ря­дом с обозначением стержней указывают в скобках число стержней в соответствии с ри­сунком 6;

Рисунок 6

д) арматуру елементів, які перетинають елемент, що зображується, як правило, не вка­зують (рисунок 7);

д) арматуру элементов, пересекающих изображаемый элемент, как правило, не ука­зывают (рисунок 7);

Рисунок 7

ДСТУ Б А.2.4-7-95 (ГОСТ 21.501 -93) с.12

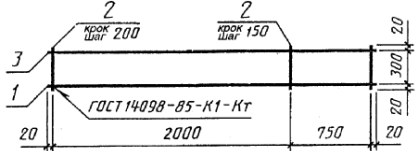

е) при зображенні каркасу або сітки одна­кові стержні, розміщені на рівних відстанях, наносять тільки по кінцях каркасу або сітки, а також в місцях зміни кроку стержнів. При цьому під полицею лінії - виноски з позначен­ням позиції стержня вказують їх крок згідно з рисунком 8;

е) при изображении каркаса или сетки оди­наковые стержни, расположенные на равных расстояниях, наносят только по концам карка­са или сетки, а также в местах изменения шага стержней. При этом под полкой линии - вы­носки с обозначением позиции стержня указы­вают их шаг в соответствии с рисунком 8;

Рисунок 8

ж) в складній схемі армування допускаєть­ся позиції вказувати в обох кінцях одного і того самого арматурного виробу або окремо­го стержня згідно з рисунком 8;

и) розміри гнутих стержнів вказують на зовнішніх, а хомутів на внутрішніх гранях згід­но з рисунком 9.

ж) в сложной схеме армирования допуска­ется позиции указывать у обоих концов одного и того же арматурного изделия или отдельного стержня в соответствии с рисунком 8;

и) размеры гнутых стержней указывают по наружным, а хомутов по внутренним граням в соответствии с рисунком 9.

Рисунок 9

5.3.14 Допускається креслення на прості деталі, які безпосередньо входять до складу монолітної залізобетонної конструкції, не виконувати, а всі необхідні дані для їх виготов­лення наводити в специфікації і, при не­обхідності, вміщувати зображення цих деталей на кресленні монолітної конструкції. При великій кількості деталей дані, необхідні для їх виготовлення, наводять в відомості за фор­мою 6.
5.3.14 Допускается чертежи на простые де­тали, непосредственно входящие в состав мо­нолитной железобетонной конструкции,.не выполнять, а все необходимые данные для их изготовления приводить в спецификации и, при необходимости, помещать изображения этих деталей на чертеже монолитной конст­рукции. При большом количестве деталей дан­ные, необходимые для их изготовления, при­водят в ведомости по форме 6.

ДСТУ Б А.2.4-7-95 (ГОСТ 21.501-93) с.13

Приклад заповнення відомості наведений в додатку М.

5.4 Специфікації до схем розміщення еле­ментів конструкцій

5.4.1 Специфікацію до схеми розміщення елементів конструкцій складають згідно з фор­мою 7 або 8 додатку Ж ГОСТ 21.101.

5.4.2 Специфікацію до схеми розміщення збірних конструкцій заповнюють за розділами:

а) елементи збірних конструкцій;

б) монолітні ділянки;

в) сталеві та інші вироби.

5.4.3 Специфікацію монолітної конст­рукції, яка складається із декількох елементів, на кожний із яких виконують окрему схему армування, складають за розділами на кожний елемент.

5.4.4 Найменування кожного розділу спе­цифікації монолітної конструкції вказують у вигляді заголовка в графі "Найменування" і підкреслюють. В найменування розділів вклю­чають марку елемента і через тире - кількість елементів на монолітну конструкцію.
