Тема 2.3. Краски

Методические указания:

Акварельные краски, используемые при создании карт, должны быть хорошо растворимы, прозрачны и светоустойчивы. В наборе должно быть не менее 24 цветов.

Требуемый цвет можно получить несколькими способами.

Механический способ состоит в разведении в баночке с небольшим количеством воды смеси красок различных цветов, взятых в определённой пропорции и последовательном окрашивании той или иной площади.

Способ лессировки состоит в последовательном окрашивании одной и той же поверхности сначала одной краской, а после высыхания – другой.

На схеме пересекающиеся фигуры образуют лессировку, остальные окрашены послойно с пошаговым наращиванием слоёв. После окрашивания лист следует подержать под прессом. Оформляются фигуры тушью того цвета, каким были окрашены.

Зарамочное оформление выполняется шрифтом Т-132 (h=3,5). Заголовок – шрифтом

О -132 (h=7).

Раздел 3. Геологическая документация и геофизические разрезы.

Тема 3.1. Стратиграфическая (геохронологическая) шкала.

Относительная геохронология. Деление истории Земли на эры, периоды, эпохи, века. Стратиграфические и геохронологические подразделения геохронологической шкалы. Технические условия при вычерчивании геологических карт. Стратиграфическая шкала.

Методические указания:

На четырёх форматах А-4 вычертить графы и колонки под стратиграфическую шкалу, согласно схеме. Подготовить шкалу под окраску - отмывка границ. Основные цвета раскраски стратиграфической шкалы.

В прозрачной баночке с небольшим количеством воды растворяем акварельные краски, подбирая и сравнивая с оригиналом.

Окрасить акварельными красками, используя методику послойного наложения цветов.

Заполнить «шапочку» шрифтом Т-132, заголовок – шрифтом О-132.

Четвертичный – желтовато-серый

Неогеновый N – лимонно-желтый

Палеогеновый P - оранжевый

Кайнозой KZ - желтый

Меловой K – зеленый чистый

Юрский J - морской волны

Триасовый T – лилово-фиолетовый

Мезозой MZ- зелено-голубой

Пермский P – оранжево-коричневый

Каменноугольный (карбон) C - серый

Девонский D - коричневый

Силурийский S – зелено-табачный

Ордовикский O - оливковый

Кембрийский C – сине-зеленый темный

Палеозой PZ – травянисто-зеленый

Протерозой PR - розовый

Архей AR – сиренево-розовый

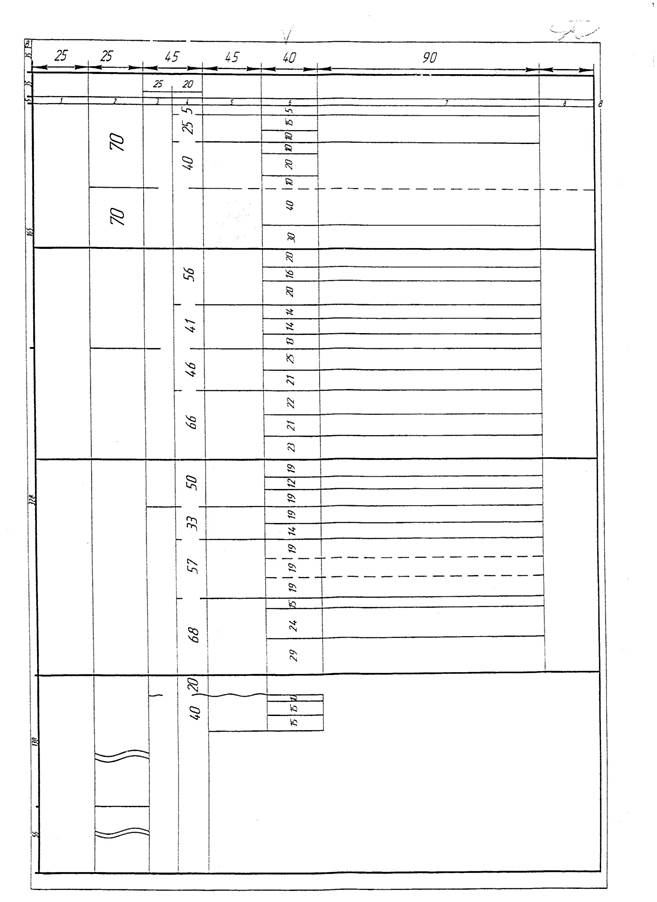

Схема стратиграфической шкалы.

Литература:1, стр.157-183

Тема 3.2.Условные знаки литологического состава.

Назначение условных знаков литологического состава в построении различных графических документов: геологических карт, профильных разрезов, литолого-стратиграфических колонок.

Методические указания:

Построение схемы на двух форматах А-4. Расположить условные знаки в 3 столбика по 8 в каждом.

Основные способы изображения условных знаков:

- значки;

- линейные знаки;

-цветовой фон;

-точечный способ.

Построение условного знака производится так, чтобы положение центра объекта располагалось в середине рамочки. Повторяющиеся значки вычерчиваются в шахматном порядке. Расстояния между заполняющими условными знаками строго выдерживаются.

Подписать названия условных знаков шрифтом Т-132 (h=2.5 мм).

Литература:1, стр.132-141
