Изучение конструкции конвейера

На конвейере измеряют и регистрируют: ширину ленты, длину конвейера, диаметр приводного барабана, угол наклона конвейера, диаметр поддерживающих роликов, установленную мощность электродвигателя привода, частоту вращения его вала, тип редуктора и его передаточное число, тип дополнительной передачи и ее передаточное число.

1 - рама; 2 - приводной барабан; 3 - натяжной барабан; 4 - роликоопора;

5 - транспортерная лента; 6 - загрузочный лоток;

7 - лебедка для изменения угла наклона

Рис. 1 Схема передвижного ленточного конвейера:

3.Теоретические расчёты

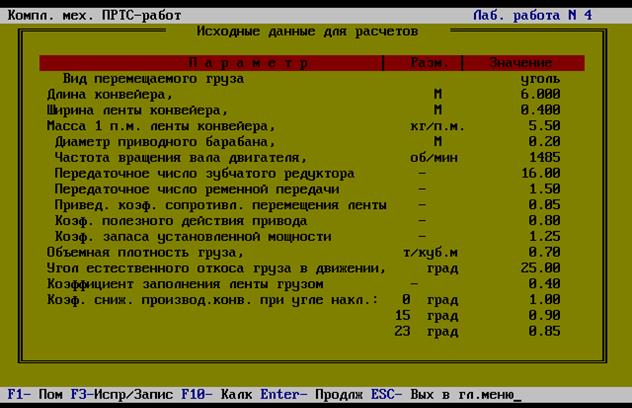

Таблица 1

Вид перемещаемого груза Объемная плотность груза Угол естественного откоса груза в движении, Длина конвейера Ширина ленты конвейера Масса 1 п.м. ленты конвейера Диаметр приводного барабана, Частота вращения вала двигателя, Передаточное число зубчатого редуктора Передаточное число ременной передачи Приведённый коэффициент сопротивления перемещения ленты Коэффициент полезного действия привода Коэффициент запаса установленной мощности Коэффициент заполнения ленты грузом

_ т/м^3 град м м кг/п.м. м об/мин – – – – – –

уголь 0.70 25.0 6.00 0.400 5.50 0.20 16.00 1.50 0.05 0.80 1.25 0.40

По данным, полученным в процессе изучения ленточного конвейера, определяют:

1.частоту вращения приводного барабана, об/мин

где n_дв – частота вращения вала двигателя,

i_P – тип редуктора и его передаточное число,

i_п – тип дополнительной передачи и её передаточное число.

скорость движения ленты конвейера, м/с

2. техническую производительность конвейера, т/ч (Для конвейера с роликоопорами, состоящими из двух роликов, расположенных под углом друг к другу, техническая производительность определяется по следующей формуле)

где В_л – ширина ленты конвейера, м;

V_л – скорость движения ленты конвейера, м/с;

g – объёмная плотность транспортируемого груза, т/м³;

r_д – угол естественного откоса сыпучего груза в движении, град;

y – коэффициент заполнения несущей поверхности конвейера грузом,

j – коэффициент, учитывающий снижение производительности при увеличении угла наклона конвейера за счёт осыпания части груза назад:

при a < 15° j = 0,95

при 15° < a < 20° j = 0,9

при a > 20° j = 0,85

Расчёт ведётся для угла наклона 0° (j = 1):

т/ч

При a = 15° Q = 12,387 т/ч

При a = 23° Q = 11,706 т/ч

Величину мощности на привод конвейера, кВт, определяют по упрощённой и полной формулам.

По упрощённой формуле

где L_г – горизонтальная проекция конвейера, м ()

w – коэффициент сопротивления перемещению (для роликовых опор на подшипниках качения 0,03...0,05)

H – высота подъёма груза, м ()

h_пр – к. п. д. привода, принимается 0,8...0,9

k_у – коэффициент запаса на установленную мощность, учитывающий увеличение мощности в период пуска, а также неточность расчёта принимается 1,25

Расчёт ведётся для угла наклона 23°

кВт

При a = 0° N_дв = 0,018 кВт

При a = 15° N_дв = 0,095 кВт

В полной формуле отдельно учитывается полезная мощность на перемещение груза N_п и мощность холостого хода N_хх

кВт

где q₀ – масса одного погонного метра конвейерной ленты, кг/пог.м.

Расчёт ведётся для угла наклона 23°

При a = 0° = 0,0514 кВт

При a = 15° = 0,1271 кВт

Мощность на привод конвейера на холостом ходу без учёта коэффициента запаса на установленную мощность (k_у) рассчитывается по формуле:

Расчёт ведётся для угла наклона 23°

кВт

При a = 0° = 0,027 кВт

При a = 15° = 0,026 кВт

Рис. 2 График зависимости мощности на привод конвейера от его производительности

Вывод: Мощность на привод конвейера прямо пропорциональна производительности конвейера, – с увеличением мощности производительность растёт.

С увеличением угла наклона ленточного конвейера разница между результатами расчета мощности, полученными при вычислении по полной формуле и упрощенной, уменьшается.

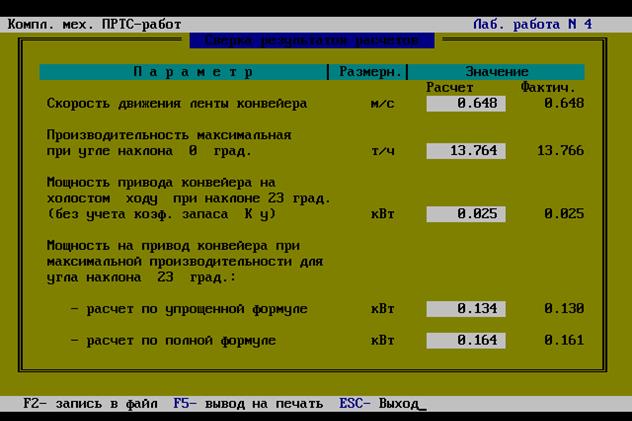

Проверка расчетов
