Исправление ширины колеи

Исправление ширины рельсовой колеи производят: при деревянных шпалах - перешивкой колеи; при железобетонных шпалах - устранением перекошенности шпал относительно оси пути, либо исправлением переуклонки рельсов, явившейся следствием неодинакового износа резиновых прокладок с внутренней и наружной сторон рельсовых нитей.

Перешивают (исправляют) колею: на прямых - по нерихтовочной нити; на кривых - по внутренней нити. Рихтовочную нить перешивают только в исключительных случаях, например, в зимнее время при исправлении положения пути в плане, при устранении "отбоев" наружной рельсовой нити в кривых с отжимом костылей и смещением подкладок.

При перешивке рельсовой колеи должны соблюдаться следующие правила:

перед перешивкой (исправлением) колеи путь должен быть отрихтован;

после выдергивания костылей из деревянных шпал отверстия в шпалах должны быть антисептированы и в них вставлены пластинки-закрепители размером 5х15х110 мм, пропитанные антисептиком;

сдвижка рельса в требуемое положение должна производиться либо с помощью стяжного прибора (рис. 2.45), либо с помощью лома, заглубленного в балласт;

Рис. 2.45. Стяжной прибор для перешивки пути: 1 - захват, 2 - запорная втулка; 3, 5, 8 - стержни; 4 - изоляционная втулка; 6 - стягивающая втулка; 7 - храповое устройство

при перешивке, производимой при ограждении места работ знаком "Свисток", разрешается расшивать одновременно не более трех концов смежных шпал; при необходимости расшивки более трех смежных шпал должен применяться стяжной прибор, при этом разрешается расшивка рельса на шести смежных концах шпал;

забивка костылей в шпалы при перешивке должна производиться при вертикальном положении костыля и при расположении его с той стороны от пластинки-закрепителя, в которую сдвинут рельс;

забивка костылей на отрясенных шпалах должна производиться с подвеской шпал ломом;

негодные (изношенные) костыли заменяются на годные;

перед пропуском поезда во время перешивки (исправления) колеи рельсы должны быть пришиты на каждом конце шпалы не менее чем двумя костылями, при этом отвод ширины колеи должен быть плавным и не превышать 1 мм на 1 м пути.

Перешивка пути при деревянных шпалах и исправление колеи при железобетонных шпалах производятся двумя монтерами пути с соответствующим набором инструмента и приспособлений, приведенным в табл. 2.10.

Таблица 2.10. Потребность в инструментах при исправлении ширины колеи

Наименование инструмента	Число инструментов
при костыльном скреплении	при раздельной скреплении
Лом лапчатый		-
Шаблон путевой рабочий
Дексель		-
Лом остроконечный
Молоток костыльный
Ключ для клеммных и закладных болтов	-
Кувалда деревянная	-
Стяжной прибор		-
Пластинки-закрепители (5х15х10), пропитанные антисептиками, набор		-
Лопата железная
Банка с антисептиком		-
Метла

Работы по перешивке (исправлению) колеи разделяются на подготовительные, основные и заключительные.

Места перешивки и исправления ширины колеи бригадиром пути отмечаются заранее мелом на шейке рельса той нити, которая должна перемещаться.

В подготовительный период выполняют работы по очистке места перешивки от снега или засорителей, зачистке заусенцев с антисептированием зачищенных мест (на деревянных шпалах или переводных брусьях), установке стяжного прибора, опробыванию костылей на их выдергивание.

В основной период вытаскивают костыли, антисептируют костыльные отверстия и в них вставляют пластинки-закрепители, сдвигают перешиваемую рельсовую нить в требуемое положение, забивают в шпалы на каждом конце по два костыля.

В заключительный период забивают в шпалы остальные костыли и, если по месту перешивки пропущен поезд (или несколько поездов), добивают ранее забитые костыли; с поверхности балластной призмы

Убирают щепу (образовавшуюся при зачистке заусенцев) или изъятые из-под металлических подкладок изношенные прокладки и др.

При затруднительном выдергивании костылей в зимнее время используют костыленаддергиватель с предохранительной накладкой (рис. 2.46); без предохранительной накладки производить наддергивание костылей запрещается.

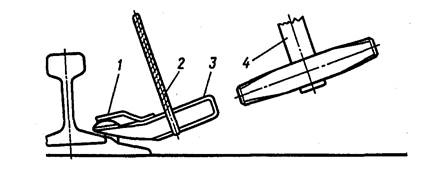

Рис. 2.46. Наддергивание костыля: 1 - предохранительная накладка (козырек); 2 - ручка; 3 - костыленаддергиватель; 4 - костыльный молоток

Порядок регулировки ширины колеи на железобетонных шпалах зависит от причины изменения ширины колеи. Исправление ширины колеи поправкой перекошенных шпал сводится к отрывке шпальных ящиков у перекошенных шпал, ослаблению на них клеммных болтов, передвижке их в нормальное положение, закреплению клеммных болтов и заполнению шпальных ящиков балластом.

При устранении переуклонки рельсов сначала ослабляют закладные болты на шпалах с изношенными прокладками, затем, начиная с границы регулировки ширины колеи, снимают закладные болты на трех концах смежных шпал; домкратом, установленным внутри колеи, вывешивают рельс; из-под подкладки удаляют изношенные, укладывают неизношенные резиновые прокладки, опускают рельс, устанавливают закладные болты и завертывают на них гайки с требуемым усилием; затем то же самое выполняют на следующих трех шпалах и т.д. После пропуска поезда довертывают гайки закладных болтов, причем сначала это делают с наружной стороны рельса, а затем с внутренней.

Работы по перешивке (исправлению) рельсовой колеи ограждаются: при расшивке не более трех (шести при работе со стяжным прибором) шпал подряд - сигнальными знаками "Свисток"; при расшивке более трех шпал подряд (шести при использовании стяжного прибора) - сигналами остановки поезда с выдачей предупреждений машинистам поездов о подаче оповестительных сигналов.
