ОБОЗНАЧЕНИЕ ИЗДЕЛИЙ И КОНСТРУКТОРСКИХ ДОКУМЕНТОВ



Единая обезличенная классификационная система обозначения изделий и их конструкторских документов для всех отраслей промышленности установлена ГОСТ 2.201-80 и основана на клас­сификаторе ЕСКД.

В учебном процессе использовать классификационную систе­му обозначений затруднительно и нерационально, поэтому при обозначении курсовых и дипломных проектов применяется дру­гая система с минимально необходимым количеством знаков, ус­тановленная ГОСТ 2.201-80 для эскизных конструкторских доку­ментов, тем более, что она используется во многих отраслях про­мышленности.

В общем случае обозначение состоит из буквенного кода предприятия-разработчика и нескольких разрядов (в зависимости от объема проекта) цифровых обозначений сборочной единицы и детали, определяющих место последних во всем изделии или комплексе (рисунок 5).

Полное обозначение, например, фильтра, который имеет пя­тый номер позиции на чертеже расположения оборудования в ди­пломном проекте, следующее:

ДП-02068108-170500-15-2003-05.00.000.

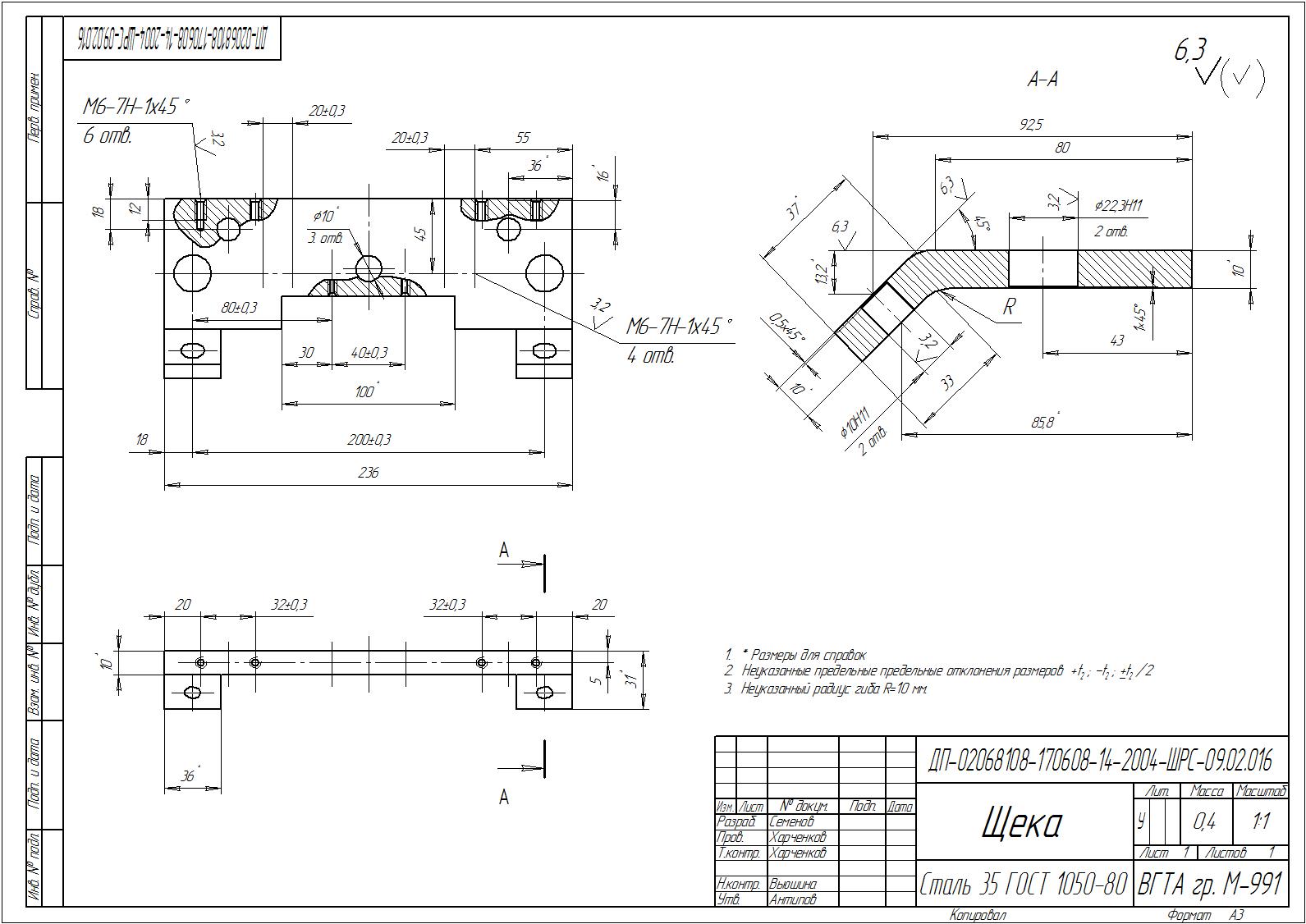

Двенадцатая деталь, входящая в третью сборочную единицу этого фильтра, получит обозначение

ДП-02068108-170500-15-2003-05.03.012.

В обозначении чертежей и схем для курсового проектирования количество разрядов меньше:

КП-02068108-ДМ-270800-15.7-2003-00.000.

Приведенное на рисунке 5 обозначение соответствует обозна­чению спецификации. Все остальные документы, исключая чер­теж детали, имеют свой код, установленный ГОСТ 2.102-68 и ГОСТ 2.701-84 (см. таблицу 2). Кроме того, в учебном процессе используют следующие документы:

- 00.00.000 ТЗ - схема технологическая принципиальная;

- 00.00.000 СЧ - планы и разрезы зданий и сооружений с рас­положенным в них оборудованием (строительный чертеж) до ре­конструкции;

- P00.00.000 СЧ - строительный чертеж после реконструкции;

- 00.00.000 ГП - генеральный план;

- 00.00.000 С2 - схема комбинированная функциональная.

В дипломных и курсовых проектах с целью экономии рабочего времени студента при написании спецификации в графе «Обозна­чение» записывают только цифровые разряды, определяющие место элемента в машине или в системе оборудования (см. при­ложение В). Обозначение спецификации в основной надписи вы­полняют полностью.



Технологические документы курсовых работ в области маши­ностроения должны оформляться в соответствии с требованиями стандартов ЕСТД.

К технологическим документам относятся:

- титульный лист, оформленный по установленному в университете образцу;

ДП – 02068108 – 260100 – 14 – 2012 ПЗ

Обозначение проекта

Код университета по ОКПО



Направление подготовки

Номер варианта

Год выполнения проекта

Код документа по ГОСТ 2.701 - 84



Рисунок 5 – Пример обозначение документа



Дипломным проектам присваивается обозначение, состоящее из индекса проекта (ДП), кода учебного заведения по Общерос­сийскому классификатору предприятий и организаций (ВГУИТ - 02068108), номера направления подготовки (специальности), порядкового номера автора проекта (работы) по списку из приказа по учебному заведению, года выполнения проекта (работы), разделяемых тире.



Например: ДП-02068108-270800-14-2012

Курсовым проектам присваивается обозначение, состоящее из индекса проекта (КП), кода учебного заведения по Общероссий­скому классификатору предприятий и организаций (02068108), сокращенное обозначение дисциплины (ДМ, ТММ и др.), номера специальности, номера задания и варианта, года выполнения про­екта, разделяемых тире.



Например: КП-02068108-ДМ-270800-15.7-2012.



Обозначение указывается на титульном листе проекта и в ос­новной надписи первого листа пояснительной записки. Для чер­тежей, схем и спецификаций, а также последующих листов пояс­нительной записки применяется сокращенное обозначение проек­та (см. приложение Б) без указания кода 02068108.

Для чертежей всех видов к данному обозначению следует до­бавить один, два или три разряда, отражающих номер аппарата, машины или линии (агрегата) на плане расположения оборудова­ния; номер сборочной единицы; номер детали. Обозначение чер­тежей и схем приведено на рисунке 5.

- маршрутная карта по ГОСТ 3.1118-82;

- операционная карта механической обработки по ГОСТ 3.1404-86;

- карта эскизов (для машиностроения) по ГОСТ 3.1105-84;

- операционная карта на процесс перемещения ГОСТ 3.1102-2011;

- другие технологические документы в случае необходимости или по решению руководителя проекта.

Технологические документы должны быть сброшюрованы с пояснительной запиской к дипломному или курсовому проекту (работе) или представлены (оформлены) отдельной частью проек­та (работы).






ПРИЛОЖЕНИЕ А

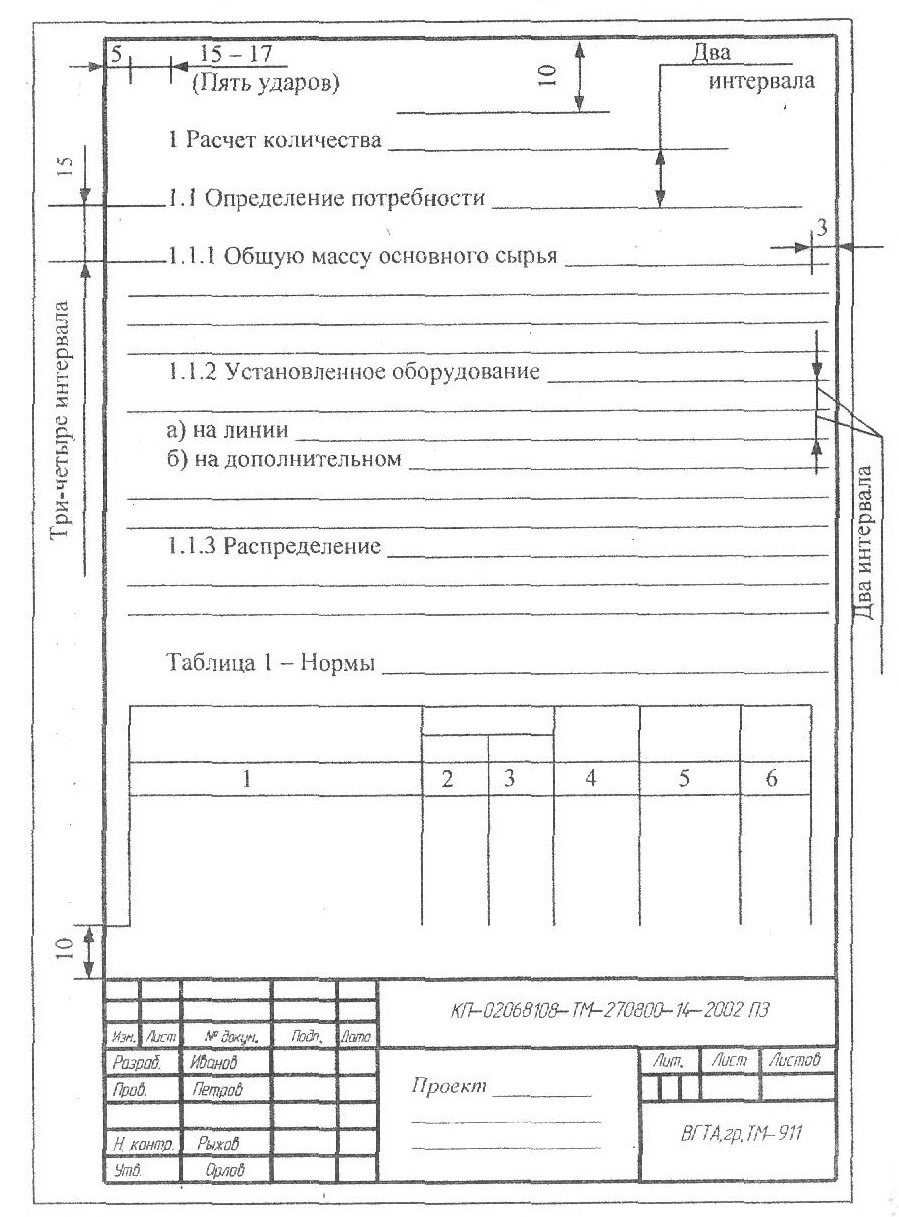

Пример выполнения пояснительной записки (с основной надписью первого листа)

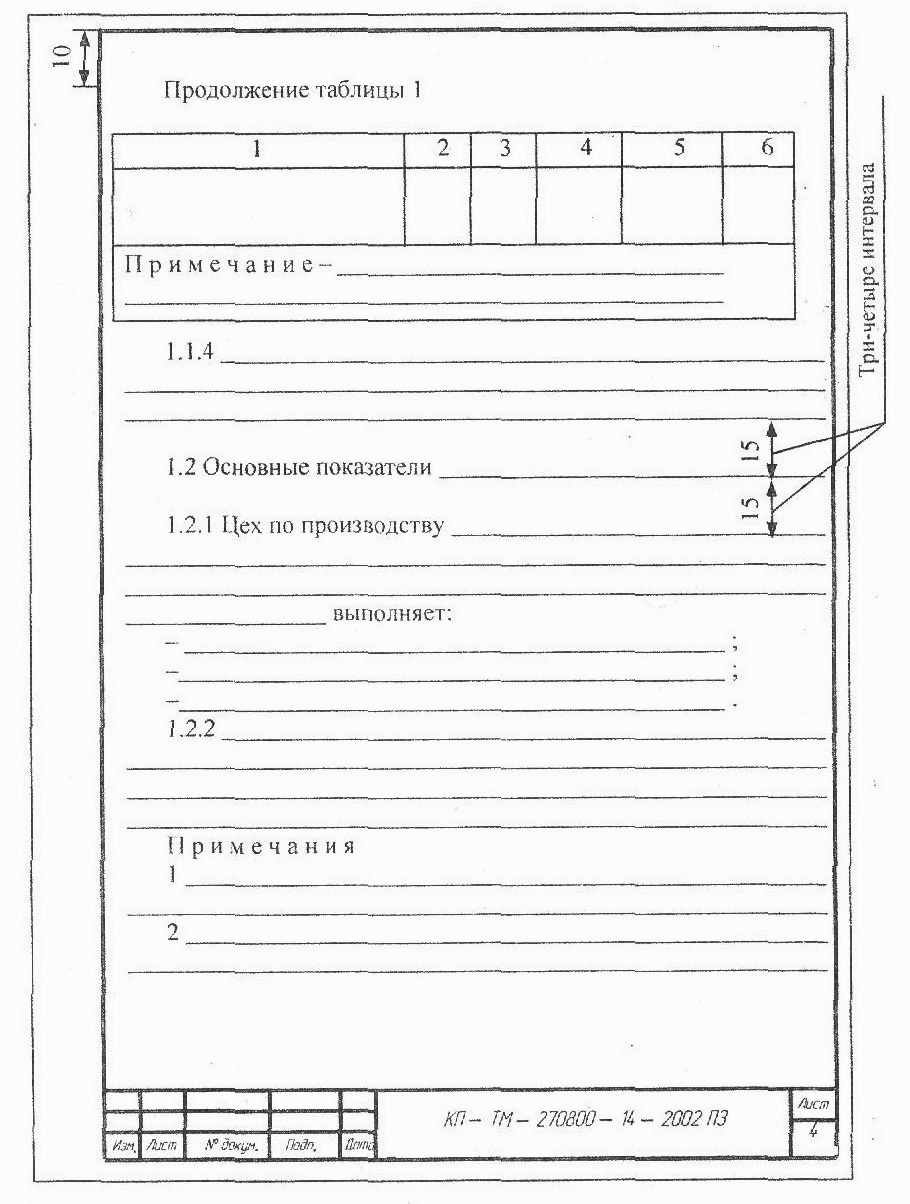

Пример выполнения пояснительной записки

(с основной надписью последующих листов)

Приложение Б

Примеры выполнения основыных надписей

Приложение В

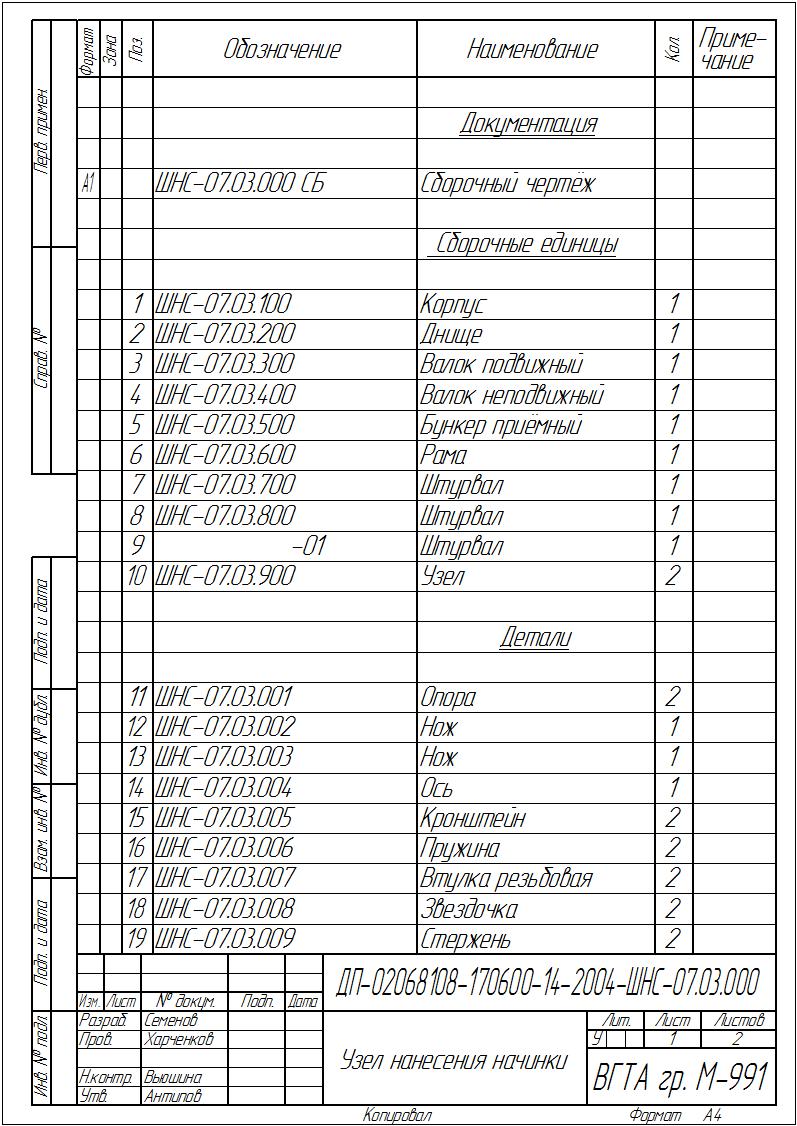

Спецификация (форма 1 ГОСТ 2.106-96)

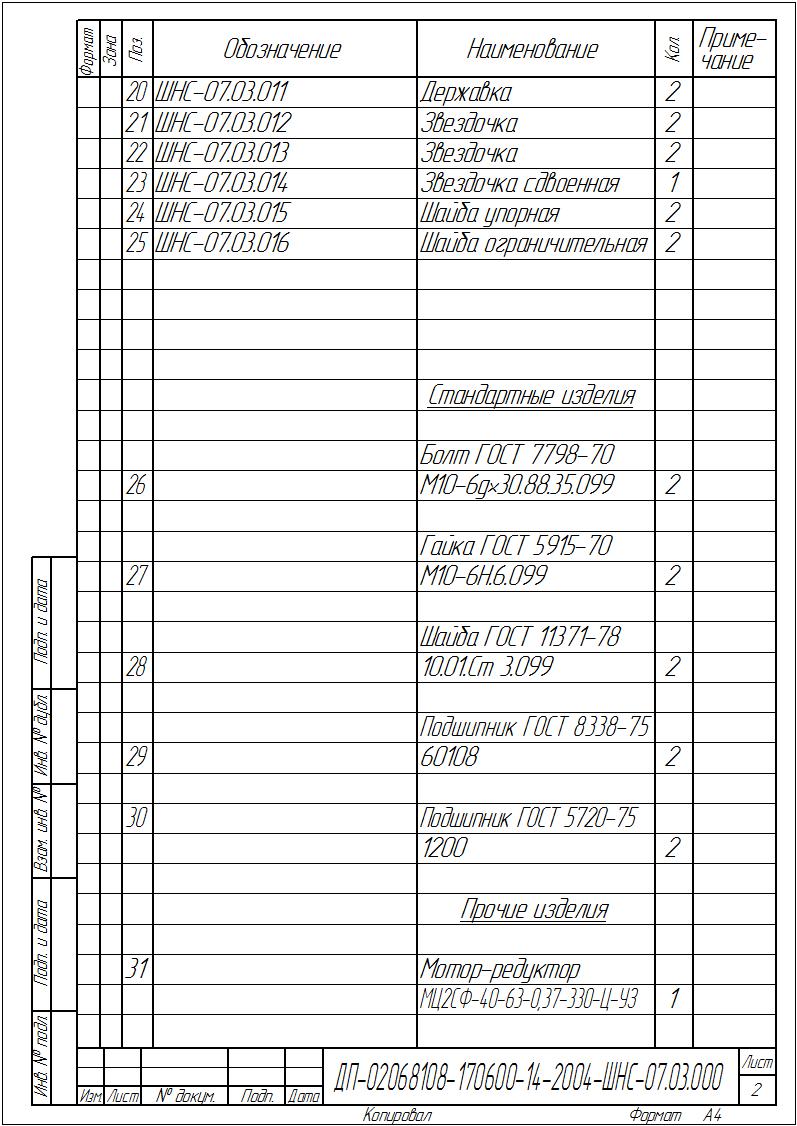

Спецификация (форма 1 ГОСТ 2.106-96)

Приложение Г

Примеры расположения основных надписей на листе чертежа

Приложение Д

Пример выполнения сборочного чертежа

Приложение Е

Пример выполнения чертежа общего вида

Приложение Ж

Пример выполнения перечня элементов схемы электрической принципиальной отдельным документом





Приложение И

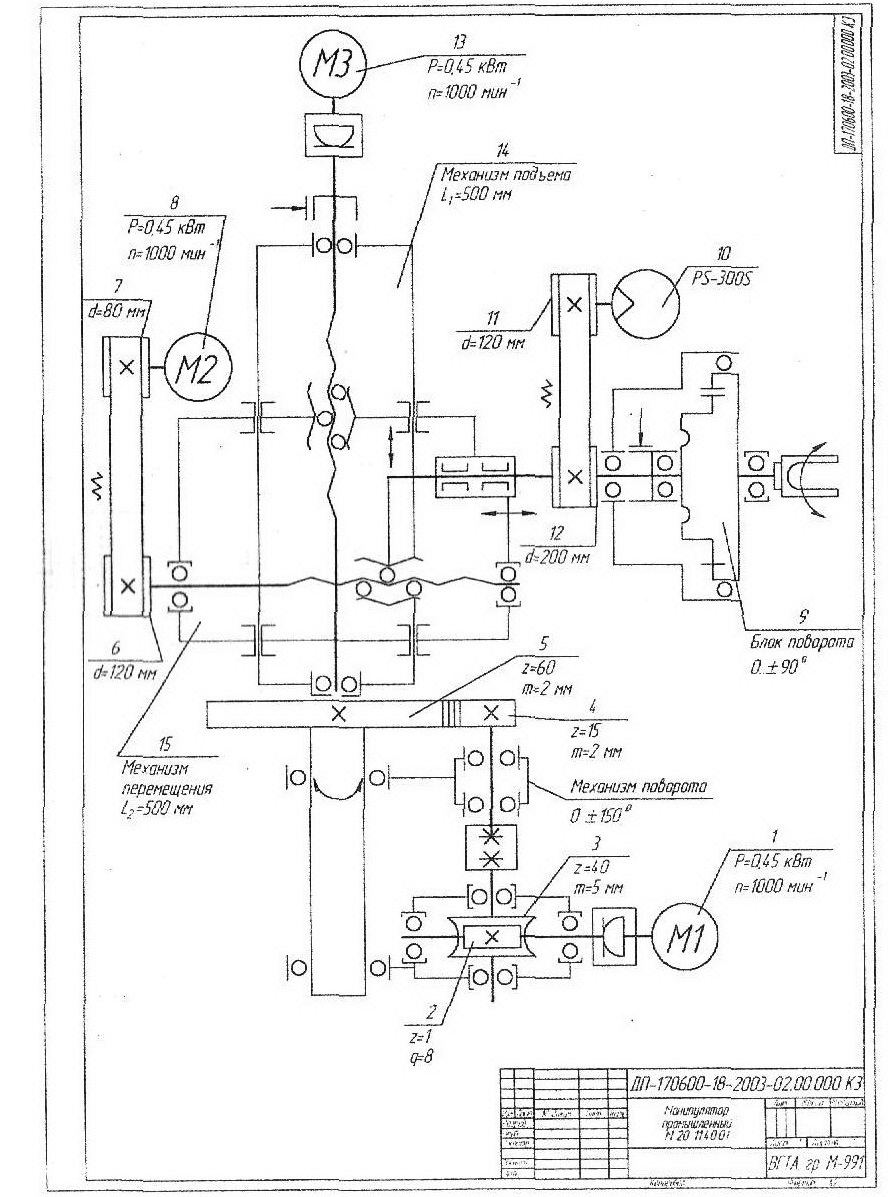

Пример выполнения кинематической схемы промышленного манипулятора М20 11.40.01



Приложение К

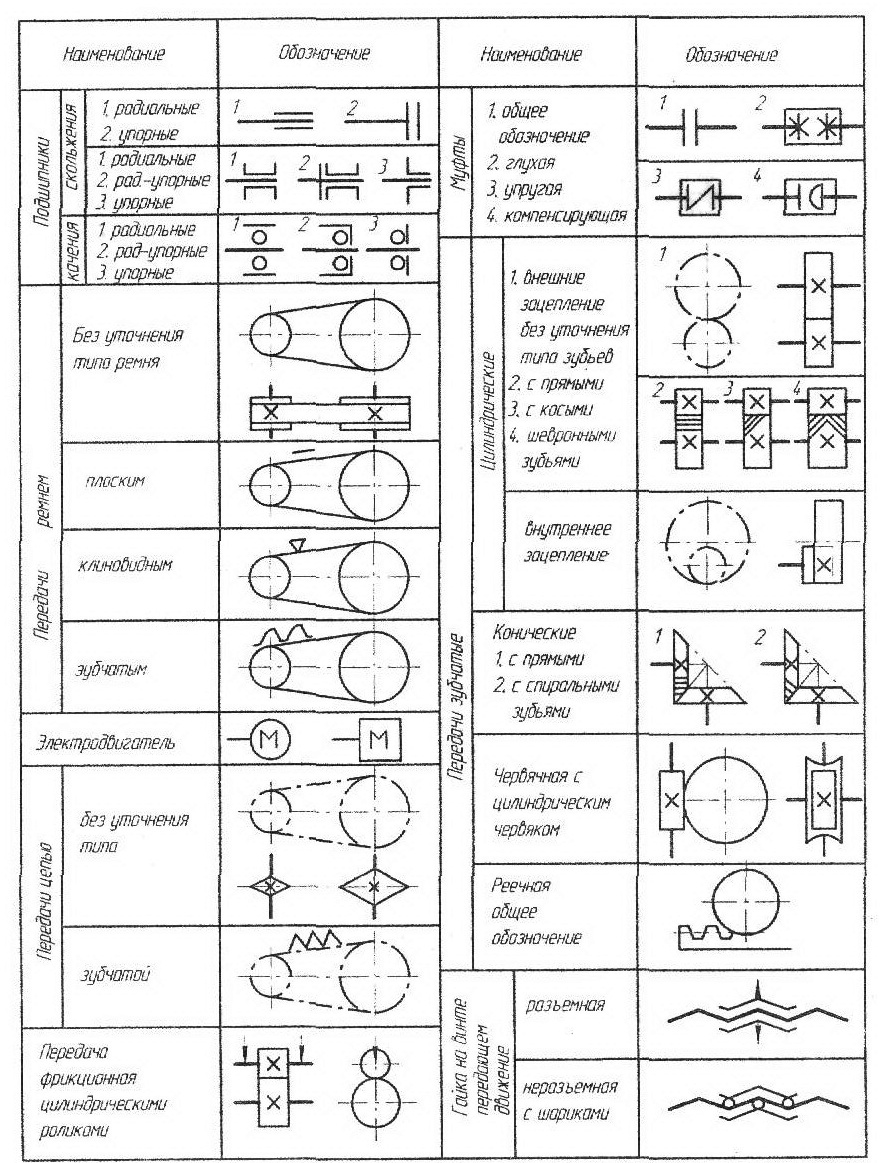

Условные графические обозначения в схемах Примеры из ГОСТ 2.721-74 и ГОСТ 2.770-68

Приложение Л

Пример выполнения технологической схемы изотермического хранения ацетилена

Приложение М

Обозначения условные графические некоторых аппаратов и машин. Примеры из ГОСТ 2.788-74, ..., ГОСТ 2.792-74



Приложение Н

Обозначения условные графические устройств в гидравлических и пневматических схемах. Примеры из ГОСТ 2.780-86 - ГОСТ 2.781-96, ГОСТ 2.784-96, ГОСТ 2.785-70, ГОСТ 2.793-79

Приложение П

Пример выполнения пневмогидравлической принципиальной схеме механизма привода поворота руки манипулятора ПР3388

Приложение Р

Пример выполнения схемы электрической принципиальной реверсивным управления асинхронным двигателем



Приложение С

Обозначения условные графические устройств в электрических схемах. Примеры из ГОСТ 2.721-74, ГОСТ 2.727-68, ГОСТ 2.729-68, ГОСТ 2.730-73, ГОСТ 2.732-68, ГОСТ 2.741-68, ГОСТ 2.747-68

Приложение Т

Пример выполнения строительного чертежа расположения оборудования
