Расчет параметров рабочего места

БАЗЫ ОТСЧЕТА И РАСЧЕТ ПАРАМЕТРОВ РАБОЧЕГО МЕСТА

При расчете параметров рабочих мест необходимо использовать базы отсчета, которые соотносятся с базами, взятыми при измерении размеров тела (рис. 20). Для расчета компоновочных параметров рабочих мест нулевыми следует считать точки, имеющие нижеследующее расположение (рис. 21).

В положении стоя:

• на плоскости пола или горизонтальной плоскости, параллельной полу;

• на фронтальной плоскости, параллельной переднему краю оборудования;

• на срединно-сагитальной плоскости.

В положении сидя:

• на плоскости пола, сиденья или горизонтальной плоскости, параллельной полу;

• на фронтальной плоскости, касательной к наиболее выступающим точкам спины.

Конечными точками измерений будут те элементы оборудования, которые работающий человек может свободно, без напряжения достать, не меняя положения тела и позы.

При расчете параметров рабочего места следует учитывать:

• выбранную систему координат и соответствующие базы отсчета;

• рабочее положение человека;

• величину размаха рабочих движений;

• количество элементов рабочего места;

• параметры обзорности;

• необходимость ограничения рабочего пространства, возможность подвижности элементов
рабочего места (сиденья, подставки для ног, педали и т.п.).

При расчете параметров рабочего места не рекомендуется:

• рассчитывать параметры рабочего места только на основе среднеарифметических значений
антропометрических признаков (или 50-го перцентиля);

• пользоваться антропометрическими данными 15—20-летней давности;

• пользоваться источниками информации, где не указаны год их получения, возраст и
национальность контингента обследуемых людей, численность группы;

• выделять основные и второстепенные антропометрические признаки, считая все
антропометрические признаки одинаково необходимыми, выявлять их значимость следует
только при анализе конкретных объектов оборудования.

Довольно простым объектом (с точки зрения эргономики) является письменный стол в доме или на службе — рабочее место для умственного труда. При работе сидя оптимальная рабочая поза обеспечивается путем установления правильного соотношения высот рабочей поверхности и рабочего сиденья. Оптимальная дифференциация между высотой рабочей поверхности и сиденья практически одинакова для всех людей (270—280 мм). Она зависит от двух антропометрических признаков: длины туловища и высоты локтя над сиденьем, которые очень слабо варьируются и имеют незначительные межгрупповые различия.

Для расчета границ моторного пространства и зон досягаемости в положении сидя и стоя важным фактором является положение работающего относительно переднего края рабочей поверхности, а также его подвижность в передне-заднем направлении. При расчете этих параметров следует предположить, что передний край сиденья расположен в одной вертикальной плоскости с передним краем рабочей поверхности или передний край сиденья вдвинут под рабочую поверхность на 100—150 мм.

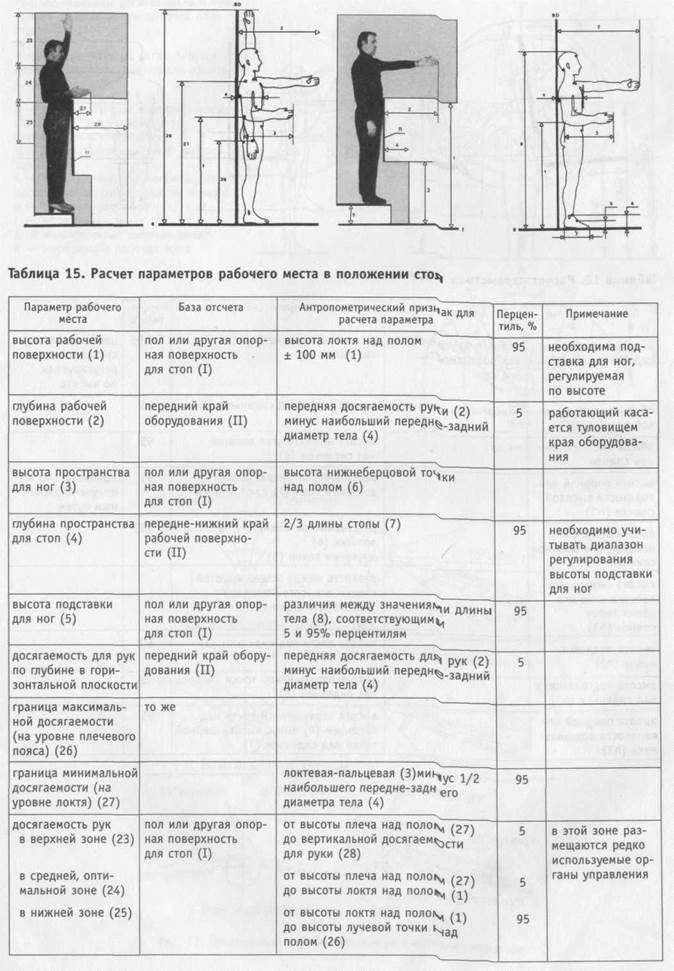

И предлагаемых таблицах расчета параметров рабочего места наглядно представлена взаимосвязь антропометрических параметров и метода перцентилей (рис. 22 — 28, табл. 14 — 16).

66

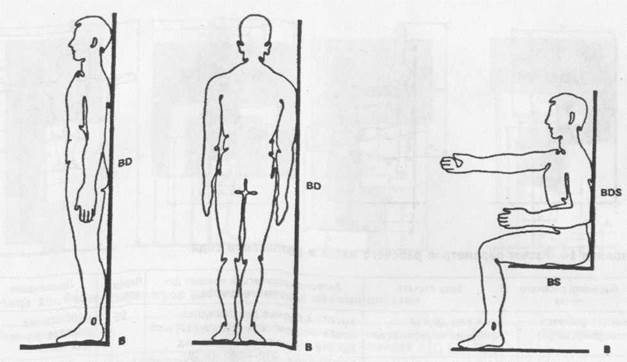

R Rn rc RDS - ог_Раничител^е²пло^Бско^ЬстГвд признаков:

В, BD, BS, BDb ограни^ j щие оазами отсчета при измерении антропометрических

признаков

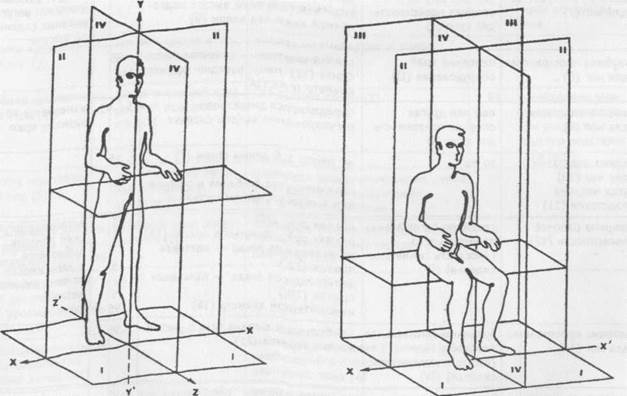

_Рис. 21. Базы отсчета для измерен _{ия и расчета параметров рабочих мест}.

I II, III, IV - базы отсчета для расчета параметров _Ьабочег_о места на основе статических антропометрических признаков: I - горизонтальная плоскость, ивш-s. фронтальные плоскости, параллельные переднему краю оборудования (И) и заднему краю сиденья (Ш), iv --^_ срединно-сагиттальная плоскость

67

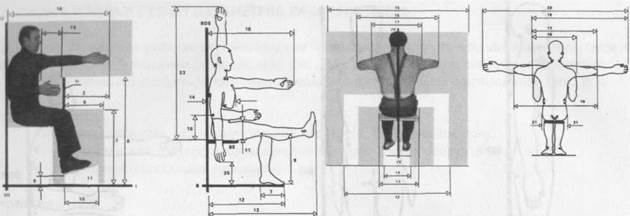

Таблица 14. Расчет параметров рабочего места в положении сидя

Параметр рабочего места	База отсчета	Антропометрический признак для расчета параметра	Перцен-тиль, %	Примечание
высота рабочей поверхности (б)	пол или другая опорная поверхность для стоп (I)	высота сиденья дельтовидная левая — локтевая правая (17) высота подколенного угла над полом плюс 270—280 мм (9) высота локтя над сиденьем (10)		необходима подставка для ног
глубина рабочей поверхности (2)	передний край оборудования (II)	передняя досягаемость руки (15) минус передне-задний диаметр тела (14)
высота пространства для ног (7)	пол или другая опорная поверхность для стоп (I)	удвоенная высота бедра над сиденьем (11) плюс высота подко­ленной ямки над полом (9)		следует учитывать диапазон регули­рования сиденья по высоте
глубина пространства для ног (8)	передний край оборудования (II)	спинка сиденья — конечная точка стопы (12) минус передне-задний диаметр тела (14)
высота подставки для ног (9)	пол или другая опорная поверхность для стоп (I)	определяется диапазоном регулирования высоты сиденья	5—95	измеряется по ее заднему краю
длина подставки для ног (10) угол наклона подставки (11)	то же	не менее 1,5 длины стопы (7) величина угла сгибания и разгиба­ния в голеностопном суставе	95 95
ширина рабочей поверхности (12)	срединно-сагиттальная плоскость тела (плоскость симметрии сиденья) (IV)	размах рук (20) размах рук, согнутых в локтях (18) дельтовидная левая — локтевая правая (17) дельтовидная левая — пальцевая правая (19) межлоктевой диаметр (16)	5 5 5 95	антропометриче­ский признак выбирается в зависимости от типа рабочего места
ширина пространства для ног (13)	срединно-сагиттальная плоскость тела (плоскость симметрии сиденья) (IV)	наибольшая ширина таза с учетом мягких тканей (21)
ширина подставки для ног (14)	то же	не менее ширины трех стоп
досягаемость для рук по ширине максимальная (15) средняя (16) минимальная (17)	то же	размах рук (20) размах рук, согнутых в локтях (18) межлоктевой диаметр (16)	5 5 95	значения всех ан­тропометрических признаков разде­лить пополам

69

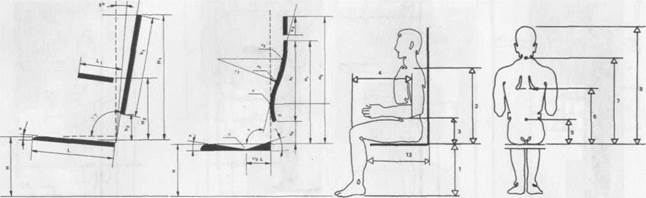

Таблица 16. Расчет параметров сиденья

Параметр сиденья	База отсчета	Антропометрический признак	Перцен-тиль,%	Примечание
высота поверхности сиденья регулируемая	пол или другая опор­ная поверхность для стоп	высота подколенного угла над полом (1)	5—95	необходима под­ставка для ног, регулируемая по высоте
общая высота высо­кой спинки (HI)	поверхность сиденья	высота плеча над сиденьем (2)
общая высота обыч­ной спинки	то же	высота нижнего угла лопатки над сиденьем (б)
высота опорной по­верхности высокой спинки (HI)		расстояние от линии талии (5) до линии плеч (7) плюс 140 мм		прибавка 140 мм получена расчет­ным путем
высота опорной поверхности обычной спинки		расстояние от нижнего угла лопатки (6) до линии талии (5)
высота свободного пространства для обоих типов спинок (hi)		разность между общей высотой спинки и высотой опорной поверхности спинки
высота подлокот­ников (h2)		высота локтя над сиденьем (3)
высота подголовника над сиденьем (ИЗ)		высота верхушечной точки над сиденьем (8)
высота опорной по­верхности подголов­ника (ИЗ)		высота верхушечной точки над сиденьем (8) минус высота шейной точки над сиденьем (7)

70

Рис. 22. Пределы досягаемости и поле зрения оператора при рабочей позе стоя:

А — зона, в которой легко берутся мелкие предметы и возможна работа без вытягивания рук;

Б — зона, в которой возможно следить

глазами за одновременной и

симметричной работой рук;

а — граница максимальной рабочей

зоны;
