Лабораторная работа № 1

Цель работы: закрепить теоретические знания о диодах и стабилитронах; научиться рассчитывать и измерять токи, напряжения и сопротивления диодов и стабилитронов; экспериментально получить вольтамперные характеристики диода и стабилитрона; исследовать стабилизирующие свойства стабилитрона.

Используемое оборудование и средства: персональный компьютер, программа Electronics Workbench.

1. Измерение напряжения на диоде и вычисление тока через диод:

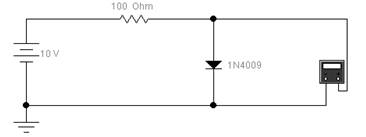

Собираем и включаем схему:

Схема измерения напряжения на диоде

Измерили с помощью мультиметра (М) и записали напряжение на диоде при прямом смещении (U_пр).

Перевернули диод Д1 и снова включили схему.

Измерьте и запишите напряжение на диоде Д1 при обратном смещении (U_об).

Используя формулы 1 и 2, вычислите и запишите токи, протекающие через диод, при прямом (I_пр) и обратном (I_об) смещении.

2. Измерение тока, протекающего через диод, при прямом и обратном включении источника питания:

В схеме мультиметр (М) включили для измерения тока в цепи (между резистором R и диодом Д1).

Включили схему, измерили и записали ток диода при прямом включении источника питания (I_пр).

Перевернули диод, включили схему, измерили и записали ток диода при обратном включении источника питания (I_об).

Сравнли результаты расчета и эксперимента.

Результаты измерений полностью соответствуют результатам расчета, выполненным в предыдущем пункте.

3. Измерение статического сопротивления диода:

Переключили мультиметр (М) в режим омметра.

Измерили сопротивление диода в прямом направлении.

Измерили сопротивление диода в обратном направлении.

4. Снятие вольтамперной характеристики диода:

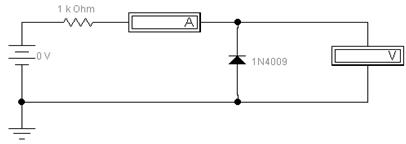

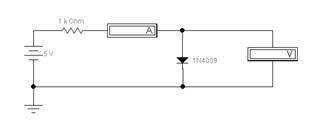

Соберали и включили схему:

Последовательно устанавливливали значения ЭДС источника (Е) равными 5В, 4В, 3В, 2В, 1В, 0,5В, 0В. Записали значения напряжения U_пр и тока I_прв таблицу 1.

Таблица 1

Е [B]	Uпр [mB]	Iпр [mA]
0,5	692,9 686,1 676,9 662,6 629,4 497,3	4,307 3,314 2,323 1,337 0,000376 0,000002735 -0

Перевернули диод Д1, включили схему и заполнили таблицу 2.

Таблица 2

Е[B]	Uоб [mB]	Iоб[mA]
	-0 4,995 9,99 14,98	-0 4,995 9,99 14,98

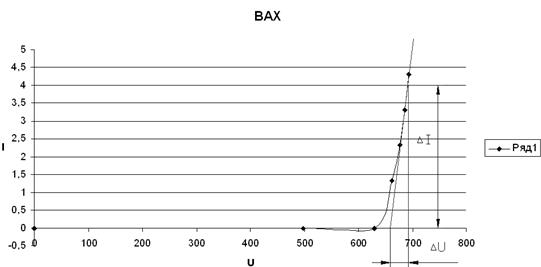

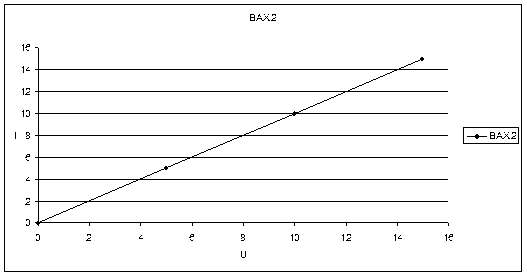

По данным таблиц 1 и 2 построили графики зависимости

I_пр = 4 mА

Провели касательную линию к графику прямой ветви вольтамперной характеристики в точке.

Определили дифференциальное сопротивление диода.

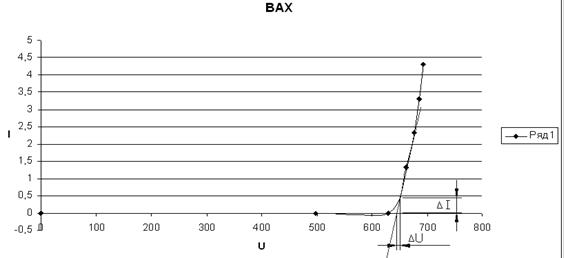

Выполнили те же расчеты для I_пр=0,4 mА

и I_пр=0,2 mА.

Аналогично определили дифференциальное сопротивление диода при обратном напряжении 5В.

Определите статическое сопротивление диода при I_пр = 4 mА.

Лабораторная работа № 2
