Часть 3. Влияние белого шума на диодный детектор




Часть 2. Построение канала с шумом и диодного детектора.

1. Измените схему, как показано на рисунке 2.3.





Рисунок 2.3.

Блок схема представлена на рисунке 2.4. Модули ADDER и Channel BPF моделируют канал с ограниченной полосой пропускания, который может быть дополнен шумом. Модуль Diode & RC LPF моделирует диодный детектор, а RC LPF – дополнительный ФНЧ для удаления остатков несущей.





Рисунок 2.4.



2. Установите регулятор Coupling осциллографа в положение AC.

3. Сравните исходное сообщение и демодулированное. Они должны быть одинаковой формы и похожего размера (однако возможен сдвиг фазы).

4. Поверните ручку Gain модуля Amplifier против часовой стрелки до упора, чтобы уменьшить до минимума действие усилителя.

5. Не одевая наушники, подключите их в соответствующий разъем модуля Amplifier. Наденьте наушники.

6. Регулируйте уровень звука с помощью ручки Gain, пока не услышите восстановленное сообщение. Прислушайтесь к сигналу – можете ли вы слышать какие-либо посторонние звуки, кроме тоновой частоты 2 кГц?

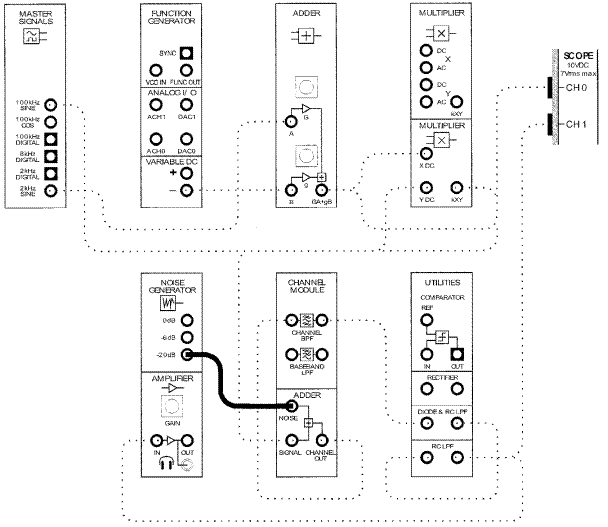

1. Измените схему, как показано на рисунке 2.5.



Рисунок 2.5.



Блок-схема представлена на рисунке 6. Генератор белого шума Noise Generator моделирует шум на трех уровнях: – 20дБ, – 6дБ, 0дБ. Начнем с наименьшего уровня шума – 20дБ.



Рисунок 2.6.

2. Понаблюдайте за эффектом, оказываемым шумом на форму сигнала и на звучание.

3. Переключая уровень шума на – 6дБ, а затем на 0дБ проследите за изменением демодулированного сигнала.

4. Верните уровень шума – 20дБ.

5. Настройте осциллограф:

- Trigger type Immediate

- Timebase 5ms/div

6. Отсоединить провод 2 kHz SINE от модуля ADDER (это уберет сообщение из демодулированного сигнала).

7. Замерить напряжение (показатель RMS) шума на выходе демодулятора и записать показания в таблицу 1.

8. Присоедините провод 2 kHz SINE обратно. Определите напряжение комбинированного сигнала (сигнал + шум) на выходе демодулятора и занесите результат в таблицу 1.

9. Посчитайте отношение С/Ш по формуле:



С/Ш = (С+Ш)/Ш



10. Занесите отношение С/Ш в таблицу 1, затем переведите его в децибелы и тоже занесите в таблицу 2.1.

11. Повторите шаги 6-10 для уровней шума – 6 дБ и 0дБ.



Таблица 2.1.

  – 20 дБ – 6 дБ 0 дБ
U ш
U с+ш
С/Ш
С/Ш дБ
