Лекция № 6

Тема «Наружные стены и их элементы»

Вопросы, подлежащие изучению:

1 Классификация стен, требования к стенам.

2 Стены из различных материалов.

3 Архитектурно-конструктивные элементы стен.

Вертикальные конструктивные элементы здания, отделяющие помещения от внешней среды и друг от друга, называют стенами.

Их классифицируют по следующим признакам: по местоположению: наружные и внутренние; по статической работе: несущие, самонесущие, навесные; по конструкции: мелкоэлементные – из кирпича, керамического камня, мелких блоков и т.д.; крупноэлементные – из крупных панелей и блоков.

Стены здания должны быть прочными, устойчивыми и долговечными, удовлетворять требованиям тепло- и звукоизоляции, пожарной безопасности, индустриальности, экономичности и эстетичности.

Стены из керамического кирпича прочны и хорошо противодействуют атмосферным воздействиям. Толщина наружных стен устанавливается теплотехническими требованиями. Их выкладывают по однорядной и многорядной системам перевязки.

Стены из силикатного кирпича по конструкции аналогичны стенам из керамического кирпича, однако первые отличаются меньшей огнестойкостью, большей теплопроводностью и водопоглощением. Белый цвет и мелкозернистая фактура силикатного кирпича используются для декоративной отделки фасадных поверхностей стен.

Стены из утолщенного кирпича, керамического или силикатного перевязываются тычками через три-четыре ложковых ряда. Стены из пустотелого пористого кирпича имеют высокие теплозащитные качества. Однако из-за повышенной влагоёмкости их снаружи облицовывают полнотелым кирпичом. Прочность пустотелого кирпича несколько ниже полнотелого, в связи с чем область применения пустотелого для стен малоэтажных зданий или верхних этажей многоэтажных зданий ограничена.

Стены из керамических или силикатных камней выкладывают по однорядной системе перевязки. При этом большую часть пустот камней располагают вдоль стены, что улучшает теплозащитные качества ограждения. Наружные швы таких стен тщательно заполняют раствором и расшивают.

Стены, в которых часть кладки заменена утепляющим материалом или воздушной прослойкой, называют облегчёнными. Такие стены экономичны по стоимости и расходу материала. В строительстве получили распространение следующие виды кладок: кладка с трёхрядными диафрагмами; колодцевая кладка; анкерная кирпично-бетонная кладка; кладка с воздушной прослойкой; кладка с утепляющей прослойкой.

Кладка с утепляющей прослойкой. Воздушный зазор внутри стены по ходу кладки заполняют теплоизоляционным материалом (минераловатные плиты, фенольный пенопласт, пенополистирол самозатухающий и др.). Через каждые пять рядов по высоте прослойку утеплителя разделяют тычковые ряды кирпича. Предельная высота кладки – пять этажей.

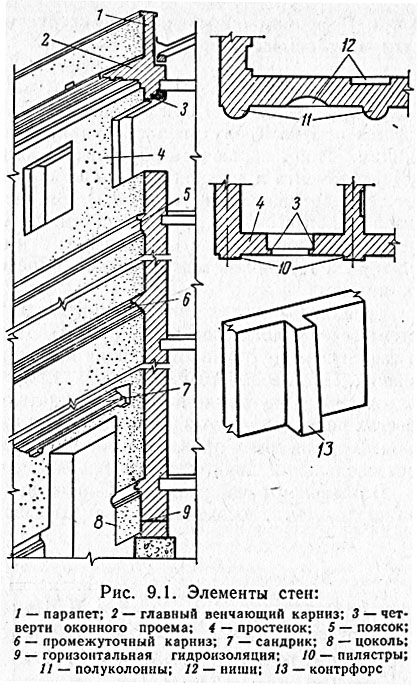

Различают следующие архитектурно-конструктивные элементы стен:

Цоколь – нижняя часть стены, расположенная непосредственно над фундаментом.

Карниз – горизонтальный выступ стены за её поверхность. Иногда устраивают отдельные карнизы над проёмами (окон или дверей), называемые сандриками

Парапет – невысокая стенка, ограждающая крышу.

Проемы – отверстия в стенах для окон и дверей.

Перемычки – конструкции, перекрывающие проём сверху.

Простенки - участки стены, расположенные между проёмами.

Раскреповка – утолщение части стены, образующее вертикальный выступ.

Ниша – углубление в стене для приборов отопления или других целей.

Пилястр ы – вертикальные узкие выступы стен (для придания устойчивости стенам большой высоты и протяжённости).

Контрофорсы – вертикальные выступы стен с наклонной внешней гранью (для усиления стен против опрокидывания).

Фронтон – участок стены треугольной формы, ограждающей чердачное пространство. Если фронтон не имеет внизу карниза, его называют щипцом.

Температурные швы делают в стенах большой протяжённости во избежание образования трещин от изменения температуры. Швы представляют собой зазоры (шириной 30-50 мм), которые как бы разрезают стену от верха до фундамента. Швы заделывают конопаткой, паклей и раствором.

Контрольные вопросы

1. Как классифицируют стены по статической схеме работы?

2. Какие стены называют облегчёнными?

3. Какое назначение имеет цоколь?

4. В каких местах стены укладывают перемычки?

5. Что представляют собой температурные швы?
