Линейный усилитель
|
|
|
|
Линейный усилитель
Лабораторный стенд
Лабораторный стенд предназначен для задания всех возможных комбинаций входного сигнала и определения сигнала на выходе логического устройства.
Рис. 7.1. Структурная схема лабораторного стенда
Лабораторный стенд содержит:
ЭС – эквивалент сенсорного устройства;
ОУ – исследуемое устройство на ОУ;
ИУ – измерительное устройство.
В линейном усилителе произвести расчет коэффициента усиления и проверить расчет опытным испытанием. Снять зависимость выходного напряжения от значений Uвх1 и Uвх2 в диапазоне от - 5 до +5 В. Построить точечные диаграммы, определить формулы преобразования и оценить линейность преобразования.
Рис. 7.2. Суммирующий линейный усилитель.

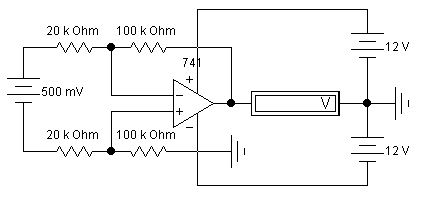

Рис. 7.3. Дифференциальный усилитель
В дифференциальном усилителе произвести расчет коэффициента усиления и проверить расчет опытным испытанием. Снять зависимость выходного напряжения от значения входного напряжения в диапазоне от 0,1 до 1 В. Построить точечную диаграмму и оценить линейность преобразования.
|
|
|
|
|
