Л. Степлер

К. Дырокол

З. Скоросшиватель

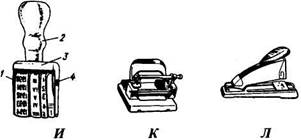

И. Нумератор: 1 - валик с цифрами; 2 - ручка; 3 - корпус; 4 - фиксатор

ЭЛЕКТРООБОРУДОВАНИЕ

В. Квартирный щиток в старом доме:

Г. Электрошкаф: 1 - автоматический выключатель; 2 -выключатель; 3 - табличка с номером; 4 - счетчик; 5 -провода, идущие в квартиру; 6 - провода стояка; 7 - отсек для слаботочных устройств

1 - прорезь для крепления счетчика; 2 -прорезь для ввода провода; 3 предохранитель; 4 - автоматический выключатель; 5 - выключатель; 6 -ниша; 7 - крышка

Д. Электрорубильник: 1 - основание; 2 - губка; 3 - нож; 4 -изолирующая штанга; 5 - ручка включения; 6 - контактный зажим

Е. Электрическая лампа накаливания: 1 - колба; 2 -спираль; 3 - крючок; 4 - линза; 5 - штабик; 6 - электрод; 7 - лопатка; 8 - штенгель; 9 - цоколь; 10 - изолятор; 11 - нижний контакт; 12 - предо­хранитель; 13 - цокольная мастика; 14 - выводы лампы; 15 - средняя часть электрода Ж. Электропатрон: 1 - донышко патрона; 2 - боковой металлический контакт; 3 - контактные зажимы; 4 - металлическая гильза; 5 - юбка патрона

А. Этажный щиток А Б. Этажный щиток е двумя отсеками 1 - предохранитель; 2 - отверстие для ввода проводов; 3 -надпись с номером квартиры, к которой относится предохранитель; 4 - петля крепления крышки щитка; 5 -автоматический выключатель; 6 - верхний отсек; 7 -выключатель; 8 - окно панели; 9 - панель

З. Штепсельная розетка с защитным устройством: 1 - неподвиж­ный пластмассовый чехол; 2 - защитное устройство; 3 - винт; 4 -отверстие для штырьков штепсельной вилки; 5 - труба для ввода проводов

И. Электрические средства соединения: а - в - удлинитель; г - удлинитель-рулетка; д - при­борная штепсельная розетка; е - разветвитель; ж - розетка для перехода с цилиндрических на плоские контакты; з - розетка для перехода с плоских на цилиндрические контакты; 1 - вилка; 2 - шнур; 3 - розетка с глубоко утопленными гнездами; 4 - гнездо; 5 - шторка для предохранения от прикосновения с токоведущими частями; б - корпус

К. Вилки штепсельные: а - обычная; б - с плос­кими контактами для сетей 42 В и ниже; в - неразборная; г - е - вилка с боковым вводом проводов и защитным заземляющим кон­тактом; 1 - корпус; 2 - контактный иггифт; 3 - отверстие для фиксации в розетке; 4 - плоский заземляющий контакт; 5 - боковой пружиня­щий контакт

Л. Электровыключатели

а - с клавишным приводом: 1 - клавиша; 2 - винт; 3 -крышка; 4 - основание; 5 - вилка; 6 -

паз стойки, которая служит опорой подвижных контактов, укрепленных на клавишах

б - с кнопочным приводом: 1 - клавиша; 2 - обойма; 3 - шайба; 4 - отверстие для проводов;

5 - корпус выключателя; б - винт; 7 - панель

М. Комбинированное электроустановочное устройство: 1 - крышка; 2 - одноклавишный

выключатель; 3 - двухклавишный выключатель; 4 - штепсельная розетка; 5 - винт; 6 -

лапка; 7 - корпус
