Лестницы

ДВЕРИ

ОКОННЫЕ БЛОКИ

БАЛКОНЫ

БЛОЧНАЯ ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ

ПАНЕЛЬНЫЙ ЖИЛОЙ ДОМ

1 - такелажная петля; 2 - внутренняя панель; 3 - теплоизолятор; 4 - наружная панель; 5 - карниз окна; 6 - оконный блок

а - лоджия; б - балкон с ограждением из железобетонных плит; в - балкон с ограждением из металлической арматуры

а

а - трехстворчатый: 1 - щелевая на­кладка; 2 - внутренний откос оконного проема; 3 - фиксатор фрамуги; 4 - об­вязка рамы фрамуги; 5 - уплотнитель; 6 - оконная петля; 7 - подоконная доска; 8 - рукоятка запорного устрой­ства; 9 - промежуточная обвязка окон­ной коробки; 10 - нижняя обвязка наружной рамы; 11 - боковая обвязка наружной рамы; 12 - промежуточная обвязка рамы; 13 - боковая обвязка внешней рамы; 14 - оконная коробка; 15 - фиксатор;

б - с рамой поворотного типа: 1 - оконная короб­ка; 2 - наличник; 3 - стекло; 4 - щелевая накладка; 5 - оконная петля; 6 - уплотнитель; 7 - обвязка рамы; 8 - рукоятка запорного устройства; 9 -подоконник; 10 - ручка

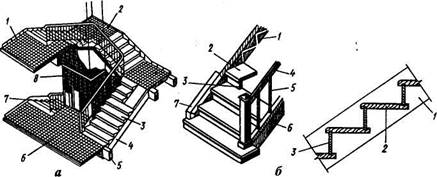

а - трехмаршевая: 1,6- этажная площадка; 2 - промежуточная площадка; 3 - сборная железобетонная ступень; 4 - железобетонный косоур; 5 - железобетонная площадочная балка; 7 - металлические перила; 8 - шахта лифта;

б - деревянная: 1,6- тетива; 2 - проступь; 3 - подступенок; 4 - поручень; 5 - балясина; 7 -накладной брусок

-fl

А. Дверь: 1 - передний брусок обвязки; 2 - верхний брусок обвязки; 3 - рамка филенки; 4 - верхняя филенка; 5 - верхняя петля; 6 - горизонтальный сред­ник; 7 - задний брусок обвязки; 8 - нижний брусок обвязки; 9 - нижняя петля; 10 - нижняя филенка; 11 -замочная скважина; 12 - ригель; 13 - защелка; 14 -запорная планка; 15 - четверть дверной коробки; 16 -дверная коробка; 17 - ребро переднего бруса обвязки

В. Тип дверей: а - остекленная; б - филенчатая: 1 - обвязка дверного полотна; 2 - средник; 3 - филенка нижняя; 4 - штапик; 5 - плинтус; 6 - нащельник; в - щитовая с фанеровкой (ценной древесиной или пластиком); г - плотничная на шпонах; д - плотничная на планках В. Конструкции полотен дверей: а - двустворчатая (двупольная) остекленная; б -полуторастворчатая филенчатая; в - одностворчатая остекленная; г - двустворчатая филенчатая; д - одностворчатая филенчатая

КРЫША

СТРОПИЛА МАЛОГАБАРИТНОГО СТРОИТЕЛЬСТВА

A. Сборные железобетонные стропила по коньковому прогону: 1 - прогон; 2 - стропильная
нога; 3 - подкладка; 4 - обрешетка

Б. Сборные дощатые стропила: 1 - стропильный щит; 2 - стропильная коньковая ферма; 3 -опорная рама; 4 - ходовойщит
