Конфигурации скважин для ключей

Г. Мебельные

Б. Для металлического одностворчатого шкафа

а - в запертом положении: 1 - основание короба; 2 - лицевая планка; 3 - нижняя головка

запирающего засова; 4 - средняя головка засова; 5 - верхняя головка засова; 6 - основание

запирающего засова; 7 - вырез в верхней стенке для верхнего засова; 8 - пружина

сувальды; 9 - сувальда; 10 - стойка для ключа; 11 - стойка засова; 12 - фиксатор засова; 13 -

правая стойка водителя; 14 - водитель; 15 - ручка; 16 - отверстие в нижнем засове; 17 -

левая стойка водителя; 18 - нижний засов; 19 - связывающая стойка запирающего засова;

20 - направляющая стойка;

б - в отпертом положении;

в - сувальды;

г - верхний засов;

д-ключ

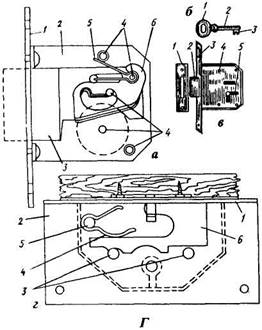

а - сувальдный: 1 - лицевая планка; 2 - основание; 3 - головка засова; 4 - штифты и

стойки; 5 - пружина; 6 - сувальда;

б - трубчатый ключ: 1 - головка; 2 - трубчатый стержень; 3 - бородка;

в - сувальдный (универсальный): 1 - запорная планка; 2 - головка засова; 3 - лицевая

планка; 4 - короб замка; 5 - скважина для ключа;

г - шкатулочный замок: 1 - лицевая планка; 2 - короб замка; 3 - две стойки засова; 4 -

пружина; 5 - стойка пружины; 6 - засов

а - сувальдных замков; б - цилиндровых замков

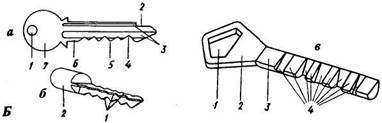

Б. К цилиндровым замкам: а - с одним рядом штифтов: 1 - ушко; 2 - пропил для предохранителя; 3 - пазы на стержне; 4 - вырез на стержне; 5 - выступ на стержне; 6 - стержень; 7 - головка ключа;

б - часть ключа для замка с тремя рядами штифтов: 1 - ряды вырезов и выступов; 2 - часть стержня ключа; в - типа "Аблой": 1 - ушко; 2 - головка; 3 - стержень; 4 - уступы

КЛЮЧИ К ЗАМКАМ РАЗЛИЧНОЙ СИСТЕМЫ

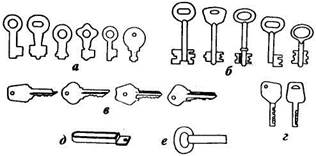

а - бессувальдным; б - сувальдным; в - цилиндровым; г - цилиндровым типа. "Аблой"; д - магнитному ("Сюрприз"); е - винтовому
