А. Напильник

ПЛОСКОГУБЦЫ, ПАССАТИЖИ, КУСАЧКИ

МНОГОЛЕЗВИЙНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ

В. Княнка

Г. Бучарда (инструмент для обра­ботки камня)

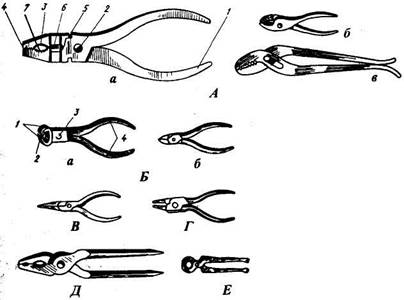

A. Плоскогубцы а - комбинированные: 1 -ручка; 2 - осевая заклепка; 3 -выемка захвата; 4 - губки; 5 -боковой нож; 6 - центральный нож; 7 - насечка губок б - с переставным шарниром; в - с кривым захватом Б. Кусачки а - прямые: 1 - губки; 2 - режу­щая кромка; 3 - ось шарнир­ного соединения; 4 - ручки; б - боковые (бокорезы) B. Овалогубцы Г. Круглогубцы Д. Пассатижи Е. Клещи

ГАЕЧНЫЕ КЛЮЧИ И ОТВЕРТКА

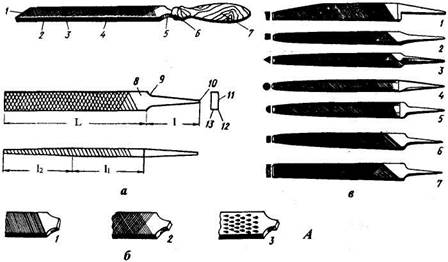

а - элементы напильника: 1 - носок; 2 - узкая сторона; 3 - широкая сторона (рабочая часть);

4 - ребро; 5 - хвостовик; 6 - кольцо; 7 - ручка; 8 - ненасеченный участок рабочей части; 9 -

заплечник; 10 - конец хвостовика; 11 - широкая сторона; 12 - ребро; 13 - узкая сторона; L -

длина рабочей части; 1 - длина хвостовика; l₁ -длина неоттянутого участка; 1₂ - длина

оттянутого участка;

б - насечка напильника: 1 - одинарная; 2 - двойная; 3 - рашпильная;

в - виды напильников: 1 - ножовочный; 2 - квадратный; 3 - трехгранный; 4 - круглый; 5 -

полукруглый; б - плоский острокосый; 7 - плоский

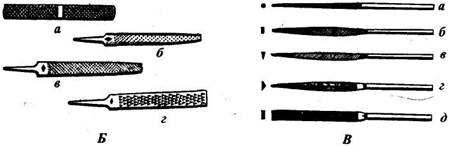

Б. Рашпили: а - сапожный; б - полукруглый; в - плоский остроконечный; г - плоский

тупоносый

В. Надфили: а - круглый; б - плоский остроносый; в - ножовочный; г - трехгранный

обыкновенный; д - плоский тупоносый
