Снегоход

ТАНК

БРОНЕТРАНСПОРТЕР

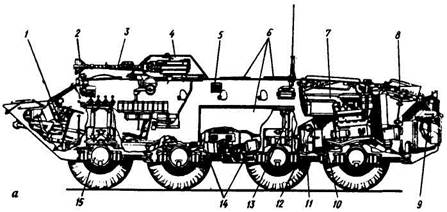

а - общий вид: 1 - отделение управления; 2 - осветитель; 3 - пулемет; 4 - башенная установка; 5 - смотровой прибор; 6 - крышки десантных люков; 7 - двигатель; 8 - радиатор и вентилятор; 9 - водомет; 10 - сцепление; 11 - коробка передач; 12 - торсион подвески; 13 - амортизатор; 14 - раздаточные коробки; 15 - колесный редуктор;

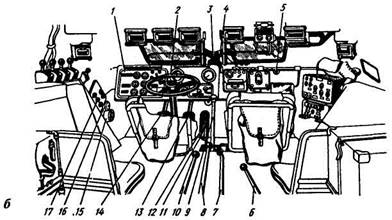

б - контрольно-измерительные приборы и органы управления: 1 - щиток приборов; 2 - рулевое колесо; 3 - рычаг ручного привода стеклоочистителя; 4 - включатель стеклоочистителя; 5 - розетка; 6 - рычаг управления лебедкой; 7 - рычаг включения передних мостов; 8 - рычаг переключения передач раздаточных коробок; 9 - рычаг переключения передач коробки передач; 10 - рычаг управления водометом; 11 - педаль управления дроссельными заслонками карбюратора; 12 - рычаг стояночного тормоза; 13 - педаль рабочего тормоза; 14 - педаль сцепления; 15 - передний отопитель; 16 - воздушный редуктор; 17 - блок шинных кранов

1 - направляющее колесо; 2, 3 - прицел; 4 - прибор наблюдения; 5 - осветитель; 6 - коман­дирская башенка; 7 - кормовой ящик; 8 - люк над двигателем; 9 - поддерживающий каток; 10 - кормовой топливный бак; 11 - ведущее колесо; 12 - дымовые шашки; 13 - трак гусени­цы; 14 - укрывочный брезент; 15 - прожектор; 16 - смотровой прибор; 17 - спаренный пу­лемет; 18 - люк заряжающего; 19 - бревно для самовытаскивания; 20 - щитки- отражатели; 21 - ящик; 22 - зенитный пулемет; 23 - ствол пушки

МОТОЦИКЛ

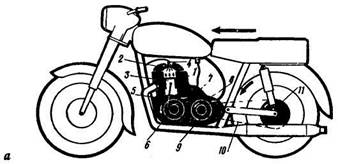

а - общий вид: 1 - цилиндр; 2 - головка цилиндра; 3 - поршень; 4 - свеча зажигания; 5 - шатун; 6 - коленчатый вал; 7 - моторная передача; 8 - сцепление; 9 - коробка передач; 10 - задняя передача; 11 - звездочка задней передачи;

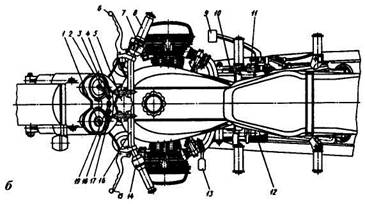

б - контрольно-измерительные приборы и органы управления: 1 - выключатель зажигания; 2 - лампа контрольная датчика аварийного давления масла; 3 - спидометр; 4 - лампа контрольная указателей поворотов; 5 - амортизатор руля; 6 - рычаг ручного тормоза; 7 - переключатель комбинированный; 8 - ручка управления дросселями; 9 - педаль тормоза заднего колеса и колеса коляски; 10 - рукоятка включения передачи заднего хода; 11 - рукоятка стояночного тормоза; 12 - рычаг пускового механизма; 13 - педаль переключения передач; 14 - переключатель комбинированный; 15 - рычаг управления сцеплением; 16 - руль; 17 - лампа контрольная указателя нейтрали коробки передач; 18 - лампа контрольная работы генератора и зарядки аккумулятора; 19 - лампа контрольная дальнего света;

в - рама мотоцикла с коляской: 1 - рама мотоцикла; 2 - переднее цанговое крепление; 3 - винт цан­гового крепления; 4 - подставка мотоцикла; 5 - педаль тормоза; б, 29 - стойки крепления рамы коляс­ки; 7 - коленчатый рычаг рамы коляски; 8 - рама коляски; 9 - паль­цы маятникового рычага колеса коляски; 10 - маятниковый рычаг оси колеса; 11 - пружинно-гидрав­лический амортизатор колеса ко­ляски; 12 - ось маятникового рычага колеса коляски; 13 - защитный колпак колеса коляски; 14 - защитный щиток тормоза

барабана; 15 - габаритный фонарь коляски; 16 - щиток колеса коляски; 17 - задний фонарь коляски; 18 - резиновый амортизатор кузова коляски; 19 - болты крепления заднего кронштейна; 20 - заднее цанговое крепление; 21 - маятниковая вилка задней подвески мотоцикла; 22 - пружинно-гидравлический амортизатор колеса; 23 - задний фонарь мотоцикла; 24 - седло; 25 - левая подножка; 26 - верхняя основная балка; 27 - рулевая колонка рамы; 28 - регулировочная вилка стойки; 30 - нижние трубы

а - общий вид: 1 - руль; 2 - сиденье; 3 - бугель; 4 - гусеница; 5 - подножка; 6 - шкворень; 7 -лыжа с полозом; 8 - полоз; 9 - рессора; 10 - кронштейн; 11 - фара; 12 - капот; 13 - ветровое стекло;

б - органы управления: 1 - рычаг управления тормозом; 2 - переключатель фары и фары-прожектора; 3 - кнопка останова двигателя; 4 - спидометр; 5 - ручка управления топливным корректором; 6 - рычаг управления дросселем карбюратора; 7 - руль; 8 - рукоятка переключения передач коробки ресивера; 9 - рукоятка ручного стартера

ГУЖЕВОЙ ТРАНСПОРТ

ВЕЛОСИПЕДЫ

а - дорожный: 1 - задний фонарь; 2 - задний грязевой щиток; 3 - задний багажник; 4 - седло; 5 - сумка для инструментов; 6 - насос; 7 - рама; 8 - фара; 9 - зеркало заднего вида; 10 - руль; 11 - рукоятка тормоза переднего колеса; 12 - передний грязевой щиток; 13 - шина; 14 - велодинамо; 15 - обод колеса со спицами; 16 - втулка переднего колеса; 17 - передняя вилка; 18 - щиток; 19 - шатун; 20 - правая педаль; 21 - ведущая шестерня; 22 - роликовая цепь; 23 - задняя тормозная втулка; 24 - вентиль;

б - шоссейный гоночный: 1 - трещотка; 2 - однотрубка; 3 - заднее колесо; 4 - тормоз заднего колеса; 5 - седло; 6 - рама; 7 - руль; 8 - тормоз переднего колеса; 9 - переднее колесо; 10 - однотрубка переднего колеса; 11 - передняя вилка; 12 - передний переключатель передач; 13 - левая педаль; 14 - насос; 15 - узел каретки; 16 - правая педаль; 17 - задний переключатель передач

А. Сани-розвальни одноконные: 1 -

плетенка боковых стенок; 2 - передок кузова; 3 - оглобля; 4 - копыл; 5 - задний поперечный брусок кузова; 6 - боковой верхний брусок кузова; 7 - низ кузова; 8 - полозья; 9 - передняя часть полозьев; 10 - распорка передка; 11 - передний поперечный брусок кузова Б. Сани легковые пароконные: 1 -спинка сиденья; 2 - сиденье пассажира; 3 - сиденье кучера; 4 - перед кузова; 5 -дышло; 6 - тяж; 7 - шина полозьев; 8 -полозья; 9 - копыл металлический; 10 -боковая стенка кузова

В. Повозка пароконная: 1 - обод колеса; 2 - спица колеса; 3 - втулка колеса; 4 - шина колеса; 5 - чека оси; 6 - подушка хода задней оси; 7 - задняя часть кузова; 8 - боковая часть кузова; 9 - передняя часть кузова; 10 - дышло; 11 - тяж для дужной запряжки; 12 - подушка хода передней оси
