САМОЛЕТ ИЛ-62 (пассажировместимость 168)

ЯКОРЯ

СПАСАТЕЛЬНАЯ ШЛЮПКА

СПАСАТЕЛЬНЫЙ ПЛОТ

ОЗЕРНО-РЕЧНАЯ СПАСАТЕЛЬНАЯ ШЛЮПКА (вельбот)

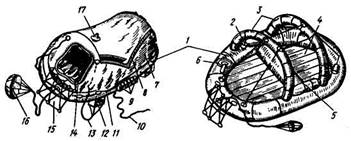

1 - камера плавучести; 2 - предохранительный клапан; 3 - надувная дуга каркаса; 4 - двойное днище; 5 - мешок-контейнер; 6 - плавучее кольцо с линем; 7 - тент; 8 - карман для сбора дождевой воды; 9 - баллон с углекислым газом; 10 - пусковой линь; 11 - леер; 12 -водобалластный карман; 13 - штерт; 14 - лаз со шторками; 15 - трап; 16 - плавучий якорь; 17 - сигнально-поисковая лампочка

1 - наружный корпус; 2 - внутренний корпус; 3 - промежуточный слой; 4 - жесткое закрытие; 5 - рубка рулевого; 6 - киль-поручни; 7 - кнехты; 8 - люк для прохода подвески шлюпбалки; 9 - выходной люк с задрайками; 10 - перо руля

A. Общий вид: 1 - воздушные ящики; 2 - румпель; 3 - бортовой спасательный леер; 4 - фор-­
штевень; 5 - ахтерштевень; 6 - шпангоут; 7 - банка; 8 - подуключина; 9 - обшивка; 10, 11 -
планширь; 12 - настил; 13 - руль; 14 - баллер руля; 15 - перо руля

Б. Уклюшна: 1 - рога; 2 - подуключина

B. Подвесной лодочный мотор ЗИФ-5: 1 - мотор; 2 - ручка управления (румпель); 3 -
кронштейн крепления мотора к лодке; 4 - дейдвудная труба; 5 - головка-обтекатель
(коробка шестерен гребного винта); 6 - лопасть винта

Г. Весло: а - для каноэ (гребок); б - упрощенное; в - безвальковое, парное; г - байдарочное; д - вальковое; е - распашное академическое; ж - безвальковое, морской шлюпки (распашное); 1 - кожа; 2 - каблук; 3 - валек; 4 - колечки; 5 - веретено; б - соединительная трубка; 7 - оковка; 8 - лопасть; 9 - рукоять

а - двурогий ("адмиральский"); б - четырехрогий ("кошка"); в - грибовидный

1 - кабина экипажа; 2 - туалет; 3 - передний салон; 4 - задний салон; 5 - буфет; 6 - гардероб; 7 - двигатель; 8 - закрылки; 9 - интерцепторы; 10 - элерон; 11 - топливные баки; 12 - входная дверь; 13 - служебный отсек
