Синхротрон

Синхротрон – кольцевой циклический ускоритель заряженных частиц, в котором частицы двигаются по орбите неизменного радиуса за счёт того, что темп нарастания их энергии в ускоряющих промежутках синхронизован со скоростью нарастания магнитного поля на орбите. Он позволяет ускорять как лёгкие заряженные частицы (электроны, позитроны), так и тяжёлые (протоны, антипротоны, ионы) до самых больших энергий. В настоящее время все циклические ускорители на максимальные энергии – это ускорители синхротронного тип (их принцип предложен в 1944 г. В. Векслером (СССР) и независимо в 1945 г. Э. Макмилланом (США).
В синхротронах (рис. 1) магнитное поле переменное и частицы двигаются по одной и той же замкнутой траектории, многократно проходя прямолинейные промежутки с ускоряющим электрическим полем радиочастотного диапазона. Частицы, увеличивающие свою энергию, удерживаются на фиксированной орбите с помощью нарастающего поля мощных отклоняющих (в том числе и сверхпроводящих) кольцевых магнитов. Для удержания частиц на орбите постоянного радиуса темп нарастания поля синхронизован с темпом нарастания энергии частиц (отсюда происходит название этого типа ускорителя).

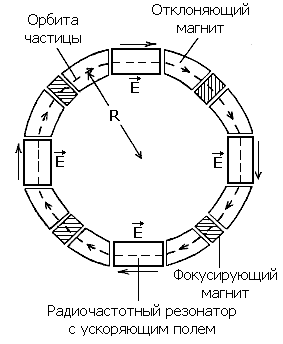

Рис. 1. Схема синхротрона

По достижении максимального магнитного поля ускоренные частицы либо направляются на неподвижную мишень, либо (в коллайдерах) сталкиваются со встречным пучком, после чего цикл ускорения повторяется. В синхротронах есть два типа чередующихся кольцевых магнитов: отклоняющие двухполюсные (дипольные), удерживающие частицы на орбите, и фокусирующие четырёхполюсные (квадрупольные). Последние фокусируют частицы (как линзы свет), собирая их в узкий пучок, циркулирующий в вакуумной камере.
Когда скорость частицы близка к скорости света, соотношение между кинетической энергией частицы Е и радиусом траектории R имеет в системе СИ вид

E = cqHR

(1)

где H – величина напряженности магнитного поля, а q – заряд частицы. Поэтому максимально достижимая энергия частицы пропорциональна радиусу траектории и величине магнитного поля.

Рис. 2. Фрагмент ускорительного кольца протонного синхротрона на энергию 7 ТэВ (ЦЕРН, Швейцария)

Сократить размеры установки можно, увеличивая величину поля, а она ограничена эффектом насыщения металла (обычно, железа), используемого в качестве материала сердечника электромагнита. В самых современных ускорителях, в этой связи, используются электромагниты с катушкой из сверхпроводящего материала, работающие при температуре жидкого гелия.
Синхротроны используют как для ускорения тяжелых заряженных частиц (протонов, ионов), так и для ускорения электронов. Однако в случае электронов при высоких энергиях становятся существенными потери ими энергии на излучение (называемое синхротронным) при криволинейном движении по орбите. Мощность синхротронного излучения Р для релятивистской частицы следующим образом зависит от её массы m энергии Е и радиуса траектории R:

Таким образом, если электроны и протоны одинаковых энергий, двигаются по орбитам одного радиуса, то потери энергии на синхротронное излучение у электронов будут в (m_p/m_e)⁴ 10¹³ раз больше. Поэтому на синхротронах пока не удалось ускорить электроны до энергий бoльших 100 ГэВ. Крупнейшим современным синхротроном является синхротрон в Батавии (США). Он ускоряет протоны и антипротоны до энергии 1 ТэВ = 10¹² эВ и называется Теватрон. Радиус круговой орбиты в этом ускорителе 1 км.
В 80-е годы ХХ века было предложено сразу нескольких проектов строительства коллайдеров с энергией соударения, достигающей десятков ТэВ. Однако сложность их реализации привела к тому, что в настоящее время сооружается лишь один такой коллайдер, где будут сталкиваться протоны с суммарной энергией соударения 14 ТэВ в системе центра инерции. Он носит название “Большой адронный коллайдер” (LHC — Large Hadron Collider) и создается в CERN.
На рис. 2 показан фрагмент кольца протонного синхротрона на энергию 7 ТэВ в ЦЕРН (г. Женева, Швейцария), который входит в состав установки LHC (Large Hadron Collider). Длина его кольца 26.7 км.
Крупнейшие протонные синхротроны, предназначенные для экспериментов с неподвижной мишенью, приведены в таблице.
