Общие данные по рабочим чертежам

ОСНОВНОЙ КОМПЛЕКТ РАБОЧИХ ЧЕРТЕЖЕЙ АРХИТЕКТУРНЫХ РЕШЕНИЙ

ОБЩИЕ ТРЕБОВАНИЯ

ПРАВИЛА ВЫПОЛНЕНИЯ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ РАБОЧИХ ЧЕРТЕЖЕЙ (по ГОСТ 21.501-93)

Архитектурно-строительные рабочие чертежи выполняют в соответствии с требова­ниями ГОСТ 21.101 и 21.501. При выполнении рабочих чертежей металлических конструкций следует руководствовать­ся соответствующими стандартами Системы проектной документации для строительст­ва (СПДС).

Условные графические изображения строительных конструкций и их элементов приведены в разделе 4.

На архитектурно-строительных, рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.

В состав основного комплекта рабочих чертежей архитектурных решений включают:

1) общие данные по рабочим чертежам;

2) планы этажей, в т. ч. подвала, технического подполья, технического этажа и чердака;

3) разрезы;

4) фасады;

5) планы полов (при необходимости);

6) план кровли (крыши);

7) схемы расположения элементов сборных перегородок;

8) схемы расположения элементов заполнения оконных и других проемов[3];

9) выносные элементы (узлы, фрагменты);

10) спецификации к схемам расположения в соответствии с ГОСТ 21.101.

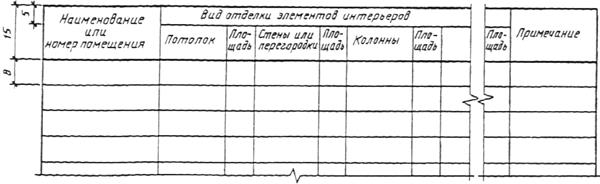

В состав общих данных по рабочим чертежам, кроме сведений, предусмотренных ГОСТ 21.101, включают ведомость отделки помещений по форме 8 (при отсутствии основного комплекта рабочих чертежей интерьеров).

Площадь, м²

Примечания:

1. Количество граф определяется наличием элементов интерьера, подлежащих отделке.

2. Площади отделки помещений рассчитывают по соответствующим нормативным документам.

Форма 8

В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.101, указывают:

1) класс ответственности здания (сооружения);

2) категорию здания (сооружения) по взрывопожарной и пожарной опасности;

3) степень огнестойкости здания (сооружения);

4) характеристику стеновых и изоляционных материалов;

5) указания по устройству гидроизоляции и отмостки;

6) указания по наружной отделке здания (сооружения)[4];

7) указания о мероприятиях при производстве работ в зимнее время.
