Чтение карт. Общие правила чтения карт и составления по картам описаний

(1) Умение хорошо читать карту достигается постоянным упражнением

На картах (рис. 160) местность изображена установленными условными знаками. В зависимости от масштаба карты все расстояния уменьшены в 25000, 50000, 100000, 42000 и т.д. раз

1:25000

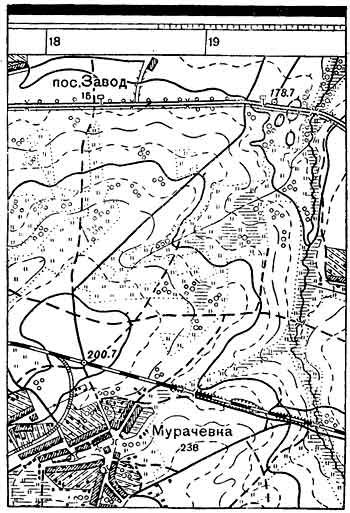

Рис. 160. Образец военно-топографической карты.

Следовательно, одному сантиметру на карте соответствует 25000, 50000, 100000, 42000 и т. д. сантиметров земной поверхности - иначе говоря: 250, 500, 1000, 420 и т. д. метров земной, поверхности.

На полях карты имеется линейка с делениями в сантиметрах. Эти деления обозначают, какому количеству метров или километров земной поверхности соответствует один сантиметр местности, нанесенной на карту. Это - линейный масштаб карты (рис. 161).

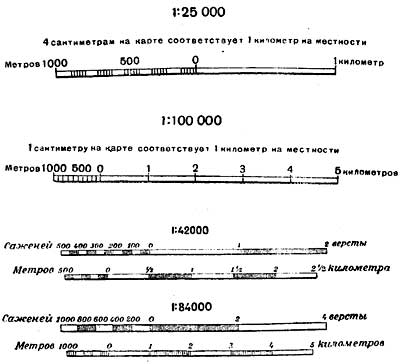

Рис.161. Линейные и численные масштабы

При его помощи расстояния можно измерять так: скопируй на бумажку линейный масштаб, приложи ее к измеряемой линии и отсчитай расстояние. Вместо бумажки можно пользоваться спичкой, травинкой и т. н.
При необходимости быстро измерить хотя бы приблизительно расстояние на карте пользуйся пальцами. Так, ширина кончика мизинца равна примерно 1 сантиметру; расстояние от конца ногтя большого пальца до его сустава - 4 сантиметрам, ширина ладони - 10 сантиметрам, расстояние между вытянутыми большим пальцем и мизинцем (четверть) - 20 сантиметрам.
Чтобы читать карту, надо уметь различать имеющиеся на ней условные знаки. Наиболее употребительные в боевой практике знаки приведены на рис. 162. Эти знаки очень часто будут служить ориентирами для целеуказаний.

Рис. 162. Главнейшие условные топографические знаки.

Неровности местности (горы, ложбины) изображаются на карте кривыми линиями (горизонталями), которые соединяют точки местности с одинаковой высотой над уровнем моря. Эти кривые линии называются горизонталями.
Расстояние по высоте между двумя соседними горизонталями называется высотой сечения.
На наших картах высота сечения обычно указывается внизу листа.
Горизонтали дают возможность достаточно точно определить на карте изгибы и неровности местности, а также установить, насколько одна точка находится выше другой.

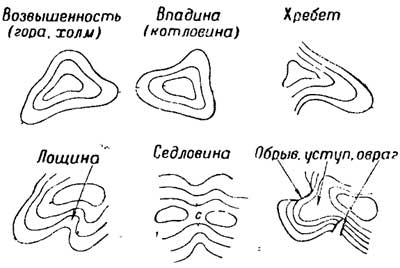

Рис.163. Изображение горизонталями основных видов рельефа

Все точки местности, через которые проходит рассматриваемая горизонталь, находятся выше (или ниже) точек, через которые проходит соседняя горизонталь, на 5, 10 метров, - в зависимости от величины сечения.
По числу горизонталей можно судить о том, насколько одна точка местности выше другой. По изгибам можно судить о форме неровностей.
Направления скатов обозначаются на горизонталях маленькими черточками, так называемыми бергштрихами. У горизонталей, обозначающих возвышенность, черточки имеют направление от вершины; у горизонталей, обозначающих впадины, черточки обращены в направлении дна.
Как при помощи горизонталей на картах изображается рельеф местности, наглядно показано на рис. 163.

(2) Читать карту – это значит правильно и полно воспринимать символику ее условных знаков, быстро и безошибочно распознавая по ним не только тип и разновидности изображаемых объектов, но и их характерные свойства.

Изучение местности по карте (чтение карты) включает определение общего ее характера, количественных и качественных характеристик отдельных элементов (местных предметов и форм рельефа), а также определение степени влияния данной местности на организацию и ведение боя.

Изучая местность по карте, следует помнить, что со времени ее создания на местности могли произойти изменения, которые не отражены на карте, т. е. содержание карты в какой-то мере не будет соответствовать действительному состоянию местности на данный момент. Поэтому изучение местности по карте рекомендуется начинать с ознакомления с самой картой.

Ознакомление с картой. При ознакомлении с картой по сведениям, помещенным в зарамочном оформлении, определяют масштаб, высоту сечения рельефа и время создания карты. Данные о масштабе и высоте сечения рельефа позволят установить степень подробности изображения на данной карте местных предметов, форм и деталей рельефа. Зная величину масштаба, можно быстрее определять размеры местных предметов или удаление их друг от друга.

Сведения о времени создания карты дадут возможность предварительно определить соответствие содержания карты действительному состоянию местности.

Затем читают и по возможности запоминают величины склонения магнитной стрелки, поправки направления. Зная на память поправку направления, можно быстрее делать перевод дирекционных углов в магнитные азимуты или ориентировать карту на местности по линии километровой сетки.

Общие правила и последовательность изучения местности по карте. Последовательность и степень подробности изучения местности определяется конкретными условиями боевой обстановки, характером боевой задачи подразделения, а также сезонными условиями и тактико-техническими данными боевой техники, применяемой при выполнении поставленной боевой задачи. При организации обороны в городе важное значение имеет определение характера его планировки и застройки, выявление прочных зданий с подвальными помещениями и подземных сооружений. В том случае, когда по городу проходит маршрут движения подразделения, изучать с такой подробностью особенности города нет необходимости. При организации наступления в горах основными объектами изучения являются перевалы, горные проходы, теснины и ущелья с прилегающими к ним высотами, формы скатов и их влияние на организацию системы огня.

Изучение местности, как правило, начинают с определения ее общего характера, а затем детально изучают отдельные местные предметы, формы и детали рельефа, их влияние на условия наблюдения, маскировки, проходимость, защитные свойства, условия ведения огня и ориентирования.

Определение общего характера местности имеет целью выявление важнейших особенностей рельефа и местных предметов, оказывающих существенное влияние на выполнение поставленной задачи. При определении общего характера местности на основе ознакомления с рельефом, населенными пунктами, дорогами, гидрографической сетью и растительным покровом выявляют разновидность данной местности, степень ее пересеченности и закрытости, что дает возможность предварительно определить ее тактические и защитные свойства.

Общий характер местности определяется беглым обзором по карте всего изучаемого участка.

По первому взгляду на карту можно сказать, о наличие населенных пунктов и отдельных массивов леса, обрывов и промоин, озер, рек и ручьев свидетельствующих о пересеченности местности и ограниченном обзоре, что неизбежно затрудняет движение боевой и транспортной техники вне дорог, создает трудности при организации наблюдения. Вместе с тем изрезанный характер рельефа создает неплохие условия для укрытия и защиты подразделений от воздействия оружия массового поражения противника, а массивы леса могут быть использованы для маскировки личного состава подразделения, боевой техники и т. д.

Так, в результате определения общего характера местности делают вывод о доступности района и отдельных его направлений для действий подразделений на машинах, а также намечают рубежи и объекты, которые следует изучить более детально, учитывая характер боевой задачи, которую предстоит выполнять на данном участке местности.

Детальное изучение местности имеет целью определить качественные характеристики местных предметов, форм и деталей рельефа в границах действий подразделения или по предстоящему маршруту движения. На основе получения по карте таких данных и с учетом взаимосвязи топографических элементов местности (местных предметов и рельефа) делается оценка условий проходимости, маскировки и наблюдения, ориентирования, ведения огня, а также определяются защитные свойства местности.

Определение качественных и количественных характеристик местных предметов производится по карте со сравнительно высокой точностью и большой подробностью.

При изучении по карте населенных пунктов определяют количество населенных пунктов, их тип и рассредоточенность, определяют степень обжитости того или иного участка (района) местности. Основными показателями тактических и защитных свойств населенных пунктов являются их площадь и конфигурация, характер планировки и застройки, наличие подземных сооружений, характер местности на подступах к населенному пункту.

Читая карту, по условным знакам населенных пунктов устанавливают наличие, тип и расположение их на данном участке местности, определяют характер окраин и планировку, плотность застройки и огнестойкость строений, расположение улиц, главных проездов, наличие промышленных объектов, выдающихся зданий и ориентиров.

При изучении по карте дорожной сети уточняют степень развития дорожной сети и качество дорог, определяют условия проходимости данной местности и возможности эффективного использования транспортных средств.

При более подробном изучении дорог устанавливаются: наличие и характеристика мостов, насыпей, выемок и других сооружений; наличие труднопроходимых участков, крутых спусков и подъемов; возможность съезда с дорог и движения рядом с ними.

При изучении грунтовых дорог особое внимание обращают на выявление грузоподъемности мостов и паромных переправ, так как на таких дорогах они часто не рассчитаны на пропуск тяжелых колесных и гусеничных машин.

Изучая гидрографию определяют по карте наличие водных объекты, уточняют степень изрезанности местности. Наличие водных объектов создает хорошие условия для водоснабжения и осуществления перевозок по водным путям.

Водные поверхности изображаются на картах синим или голубым цветом, поэтому они отчетливо выделяются среди условных знаков других местных предметов. При изучении по карте рек, каналов, ручьев, озер и других водных преград определяются ширина, глубина, скорость течения, характер грунта дна, берегов и прилегающей к ним местности; устанавливаются наличие и характеристика мостов, плотин, шлюзов, паромных переправ, бродов и участков, удобных для форсирования.

При изучении почвенно-растительного покрова устанавливают по карте наличие и характеристику лесных и кустарниковых массивов, болот, солончаков, песков, каменистых россыпей и тех элементов почвенно-растительного покрова, которые могут оказать существенное влияние на условия проходимости, маскировки, наблюдения и возможность укрытия.

Изученные по карте характеристики участка леса позволяют сделать вывод о возможности его использования для скрытного и рассредоточенного расположения подразделений, а также о проходимости леса по дорогам и просекам. Хорошими ориентирами в лесу для определения своего местоположения и ориентирования в движении являются дом лесника и просеки.

Характеристики болот определяются по начертаниям условных знаков. Однако при определении проходимости болот по карте следует учитывать время года и состояние погоды. В период дождей и распутицы болота, показанные на карте условным знаком как проходимые, в действительности могут оказаться труднопроходимыми. Зимой в период сильных морозов труднопроходимые болота могут стать легкопроходимыми.

Изучение рельефа по карте начинается с определения общего характера неровностей того участка местности, на котором предстоит выполнять боевую задачу. При этом устанавливаются наличие, местоположение и взаимная связь наиболее характерных для данного участка типовых форм и деталей рельефа, определяется в общем виде их влияние на условия проходимости, наблюдения, ведения огня, маскировки, ориентирования и организацию защиты от оружия массового поражения. Общий характер рельефа можно быстро определить по густоте и начертанию горизонталей, отметкам высот и условным знакам деталей рельефа.

Детальное изучение рельефа местности по карте связано с решением задач по определению высот и взаимного превышения точек, вида и направления крутизны скатов, характеристик (глубины, ширины и протяженности) лощин, оврагов, промоин и других деталей рельефа.

Естественно, что необходимость решения конкретных задач будет зависеть от характера поставленной боевой задачи. Например, определение полей невидимости потребуется при организации и ведении разведки наблюдением; определение крутизны, высоты и протяженности скатов потребуется при определении условий проходимости местности и выборе маршрута движения и т. д.
